使用光纤网络安装监控摄像头的几种方案 -pg电子游戏官网官方网站

发表时间:2019-06-21 人气:1848

在光纤网络布线中,光纤收发器的应用已经越来越普遍,下面就几种常见的光纤收发器组网方式进行简单的介绍。

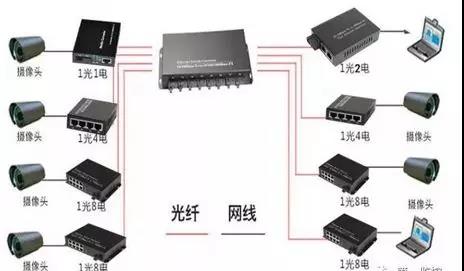

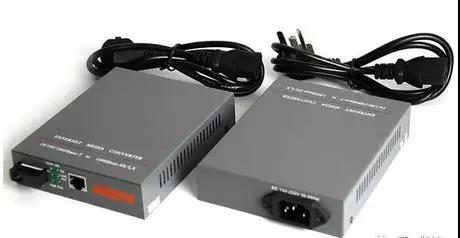

一、光纤收发器比较常见的应用方式



传统的一对一的方式,即前端11电,后端11电,或者前端12/4/8电口,后端11电的连接方式。



二、光纤收发器集中供电机架的应用



随着光纤收发器在网络监控光纤传输层的大量应用,机房端集中供电机架的应用也越来越普遍,免去了电源布线的烦恼,节省人力,也保持了机房端整体布局的美观。



三、级联型光纤收发器(光纤交换机)的应用



目前主要应用的几种产品有22电、23电、24电、28电等。



在实际的工程布线过程中,有些区域光纤敷设比较困难,就可以考虑2光多电型光纤收发器,在一芯光纤上串联多个光纤交换机,每个光纤交换机上又可以连接多个网络交换机。当然这种链接方式缺点也比较明显,中间链层一旦出现故障,直接影响到下面的链层收发器的使用,在实际的光纤布线方案设计中,可以在一些光纤资源匮乏或者光纤敷设比较困难的区域,采用此种级联型链接方案。比如,高速公路,项目改造等项目。







四、汇聚型光纤收发器(光纤交换机)的应用



常见的有41/2电、81/2电等产品。



汇聚型光纤收发器在一些小型网络监控项目中应用比较普遍,为多对一的链接方式。



机房端的41/2电或者81/2电光纤交换机,直接取代了多台11电光纤收发器,通过光纤光纤交换机的千兆网口直接连接到nvr,减少了机房端一台网络交换机的应用。



五、级联型光纤收发器与汇聚型光纤收发器的并行应用



随着在网络监控项目中的广泛应用,多品类光纤收发器产品也得以迅速的涌现,产品的稳定性也得以大幅提高,级联型与汇聚型产品在未来的光纤网络布线应用中将会使用的越加普遍。







六、环网型光纤收发器的应用



目前市场上环网型产品应用的相对较少,产品生产成本也比较高,目前主要应用在一些政府项目和一些特殊的行业中。



仅需一芯光纤,便可组成一个环网,节约了布线成本,其中一个点出现故障,不影响其他点的使用。
