单色led显示屏组装pg电子直营站的解决方案 -pg电子游戏官网官方网站

发表时间:2019-05-29 人气:2983

其实无论室内单色led屏还是室外单色led屏其显示原理和组装方法都是一样的,只不过室内屏的单元板和室外屏的模组样式不同而已。下面我们一起来学习一下单色led组装方案



1、检查电源电压。看看是不是5v左右



检查电源电压,找出直流正负连接开关电源,将220v电源线连接到开关电源,(确认连接正确后,连接到ac或者nl接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表,直流档测量一下v v-之间的电压,确保电压在4.8v-5.1v之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5v-4.8之间。确认电压没有问题后,断开电源,继续组装其他部分



2、观察单元板和控制卡的接口



控制卡上面有r1r2r3r4......而单元板上一般只有r1或者(r1r2)。应该怎样连接呢?





【控制卡接口】





【单元板接口】

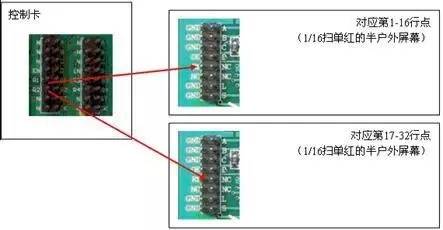

控制卡上面的r1对应第1行单元板,r2对应第2行单元板,r3对应第3行单元板,r4对应第4行单元板。见下图





根据下图制作一根数据线。  色和红色为到排线,其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。



制作过程:(如下图,最后用led-排线钳压好)









3、连接电源线

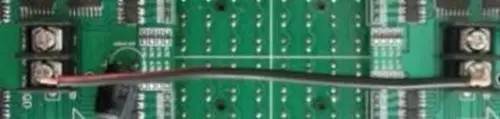

电源线制作





一定要先比画好长度,不要太长或者短,线头要上锡

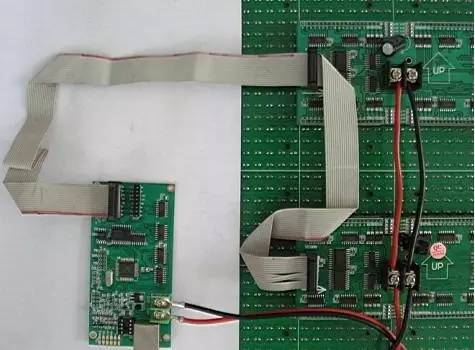

4、连接:







注意:



a.数据线,红色的边靠近上a(16pin的2),不要搞反了

b.不交叉的排线头在最上,交叉的排线头在下面的板

c.检查电源线有没接错



5、连接串口数据线



这里推荐采用最快捷的网线连接法

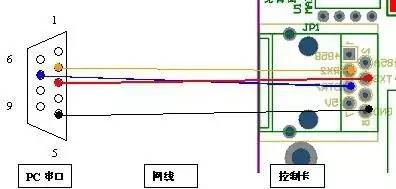

【连接原理图】

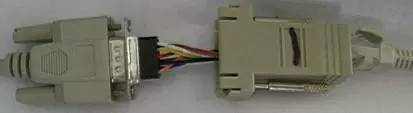

pc串口接网线转换头】







【网线接控制卡】



对于长久的连接,推荐采用焊接方法



6、再一次检查连接:



红黑电源线有没反了,数据线方向等。



声明:如果没有组装经验,或者电子知识,请勿贸然上电。请先组装个小的屏,或者找专人现场指导,以防烧毁屏或者控制板。



7、上电,使用控制卡软件更新屏内容,设置屏参数。

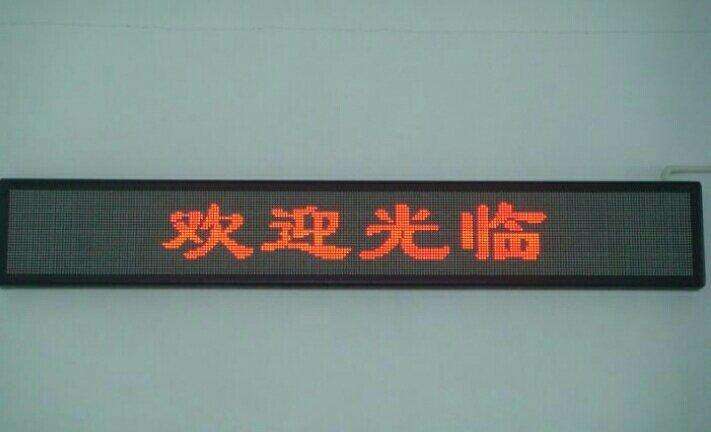

pc发送数据到屏。具体使用方法,参照控制卡的手册。发送设定后,屏显示如下图

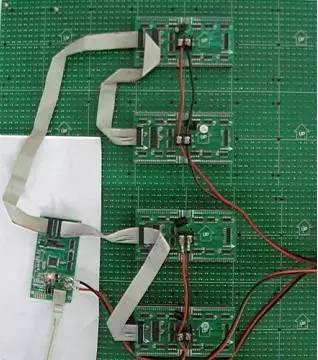

如果我想做半米高的屏呢,就是64点高







8、制作外框,和组装

这个是一个属于五金的问题,看看下面的图片大家就明白了

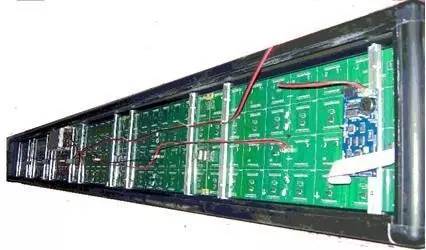

【专用装饰铝合金边框】

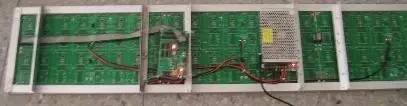

【简易边框】



声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
