智慧工厂展板方案 -pg电子游戏官网官方网站

发表时间:2019-07-03 人气:1871

第一方案描述

本方案为在生产车间的两个熔炼炉和一个保温炉的控制主机上远程取数,然后将重点数据传输至同一车间(100米以内)内的展示大屏。

大屏上需要显示的信息包含:

1、1号炉,2号炉及保温炉的铝液温度和炉气温度值。

2、各温度用曲线进行展示。

3、车间铸造画面实时显示。

第二方案拓扑

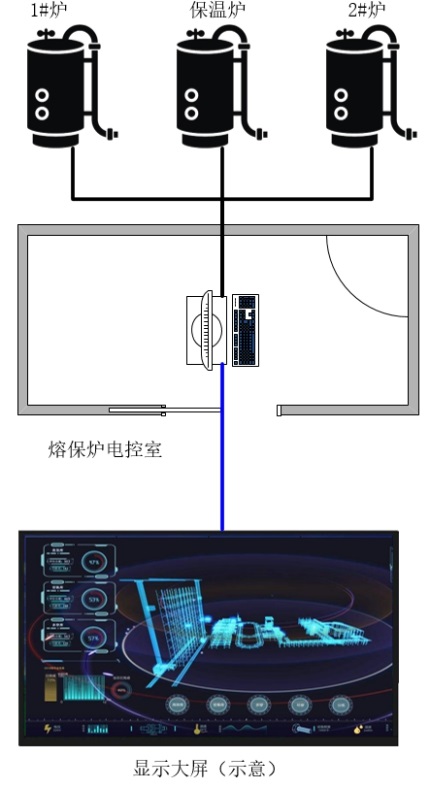

现场具体连接拓扑图如下,其中蓝色部分小于100米,为网线连接:

第三方案实现

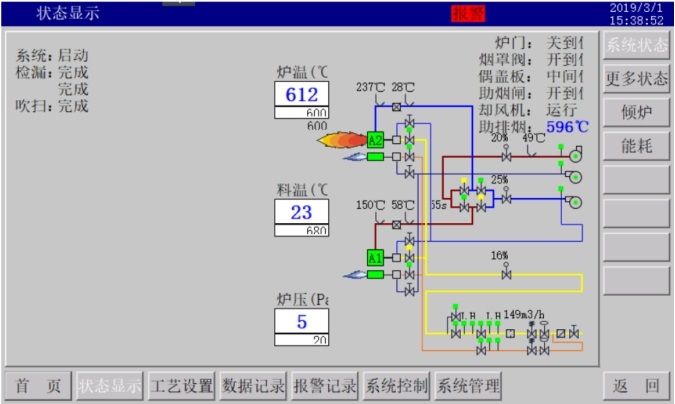

1、炉温,料温通过内置传感器把信号传至电控室并显示在电控室内的触摸屏:

通信协议:rs485


2、控制器cpu把需要显示的炉温和料温放到固定缓存端口,由远端服务器来读取(在同一内网),并提供具体的地址和端口。

通信协议:tcp/ip,数据类型real.

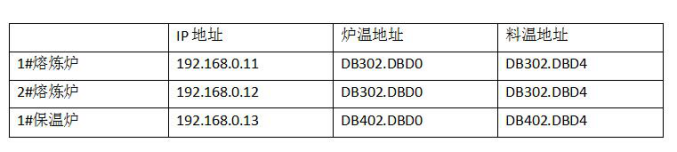

目前车间各温度地址信息如下:

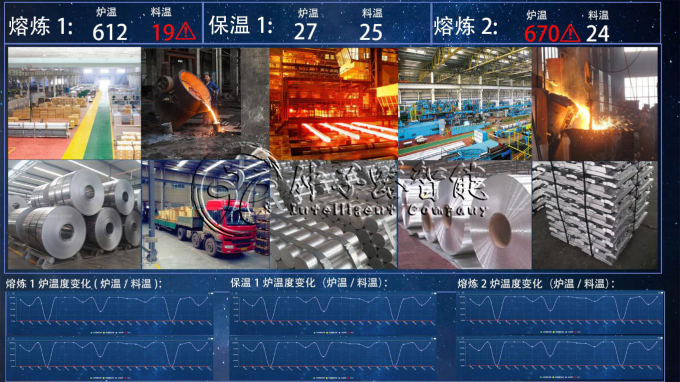

3、服务器端把温度信息读取过来以后,按要求显示在画面上,显示屏分区信息如下,图片仅供参考。

室内p3全彩led显示屏12平方

大屏分三部分信息:

第一部分:显示三个炉的炉温和料温,给定合理区间,过低或过高时,温度文字变红,并有警报图标闪烁。

第二部分:根据需求接入车间的监控画面。

第三部分:各炉内炉温和料温的曲线图,可以设定单位为小时,天等。并设置上下红线。
