弱电工程ftth入户光纤线路常见问题pg电子直营站的解决方案 -pg电子游戏官网官方网站

发表时间:2019-07-18 人气:7281

一、光交接箱、分纤箱接地问题

问题回答依据文件:

1)通信行业标准 yd/t 5186-2010《通信系统用室外机柜安装设计规定》。

2)通信行业标准yd5102-2010《通信线路工程设计规范》。

3)国家标准gb50689-2011《通信局(站)防雷与接地工程设计规范》。

4)工信部规[2008]75号文,通信建设工程预算定额 第一册通信电源设备安装工程》。



1、光交接箱、分光分纤箱是否接地?

《通信线路工程设计规范》中要求:交接箱(间)必须设置地线,接地电阻不得大于10ω。有2种理解:

1)此规定仅规范光缆交接箱,不含分光分纤箱接地。

2)分光分纤箱是一种用户节点的小型交接箱,分光分纤箱应该接地。

《通信局(站)防雷与接地工程设计规范》中要求:宽带接入点用户单元的设备必须接地,接地宜直接利用建筑物基础内钢筋作为接地体。理解:如安装在建筑物内的壁挂式光交接箱、分光分纤箱,只需要接地引入线接到大楼内等电位端子上就行。



2、光交接箱、分纤箱接地电阻是多少?

地线的接地电阻应不大于10ω。



3、接地引入线的截面积?

接地引入线应采用截面积不小于16mm2多股铜线;机柜内所有设备的保护地应采用截面积不小于6mm2铜线接至接地汇集排。



4、接地极一般使用几根?

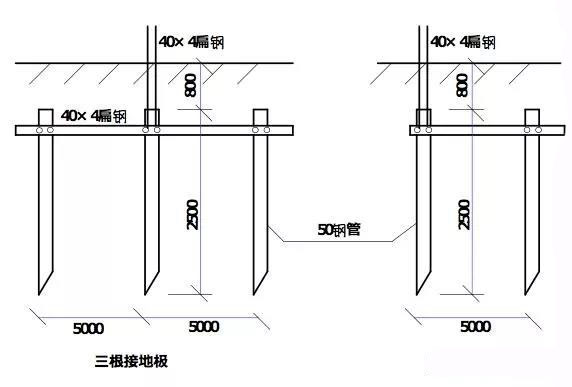

接地极指为达到与地连接的目的,一根或一组与土壤(大地)之间的电气连接的导体。接地极使用1根、2根或2根以上,与土壤的类型和导电率有关。当使用1根达不到10ω以下要求时,可以使用2根或2根以上;2根接地极之间的距离为5米,接地极间通过接地母线连接。







5、接地极和接地母线使用的材料类型和规格?

垂直接地体(接地极)宜采用长度不小于2.5米的热镀锌钢材、铜材、铜包钢等。水平接地体(接地母线)应采用热镀锌扁钢或铜材。水平接地体应与垂直接地体焊接联通。

接地体采用热镀锌钢材时,其规格应符合下列要求:

1)钢管的壁厚不应小于3.5mm,一般使用φ50镀锌钢管,长度为2.5米。

2)角钢不应小于50mm×50mm×5mm

3)扁钢不应小于40mm×4mm

4)圆钢直径不应小于10mm



6、不同场景下光缆交接箱如何接地?

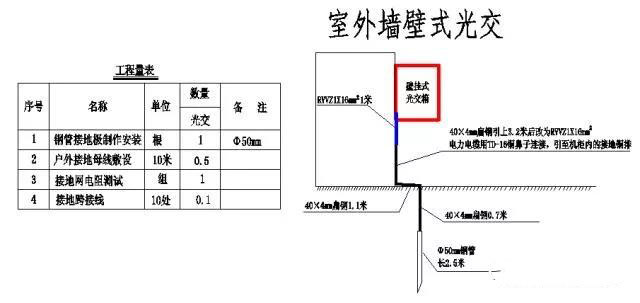

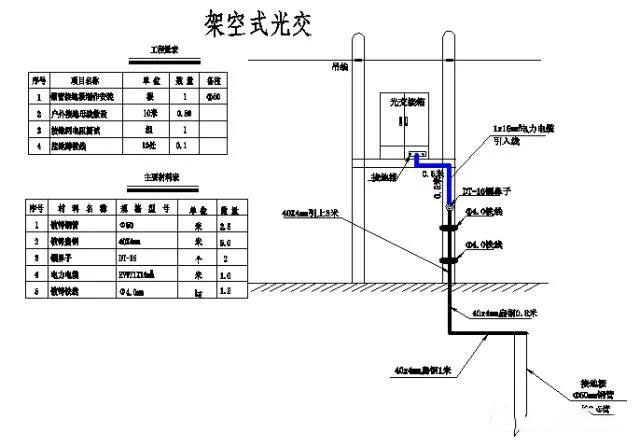

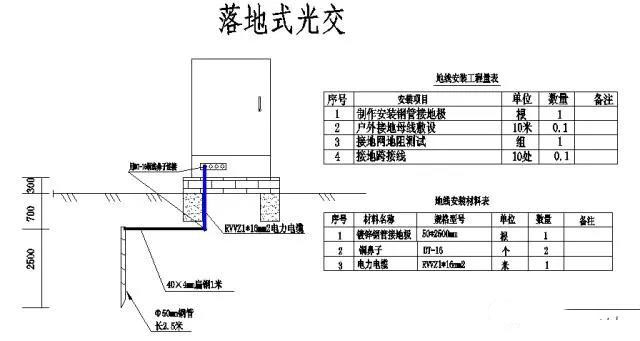

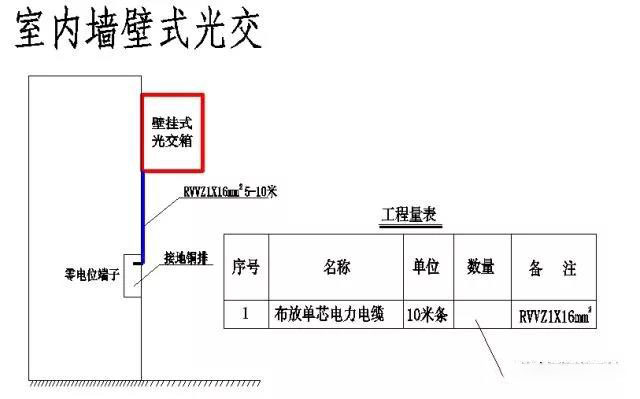

光缆交接箱根据安装的方式和环境不同,分为室外架空、室外墙壁、室外落地、室内壁挂4种类型。接地示意图如下:
















除室内壁挂式箱体接地外,另外3种交接箱接地计取工程量如下:

1)安装接地极。

2)敷设室外接地母线。

3)接地跨接线。

4)接地网电阻测试。

室内壁挂式光交接地只计取敷设单芯电力电缆的工程量。



7、不同场景下分纤箱如何接地?

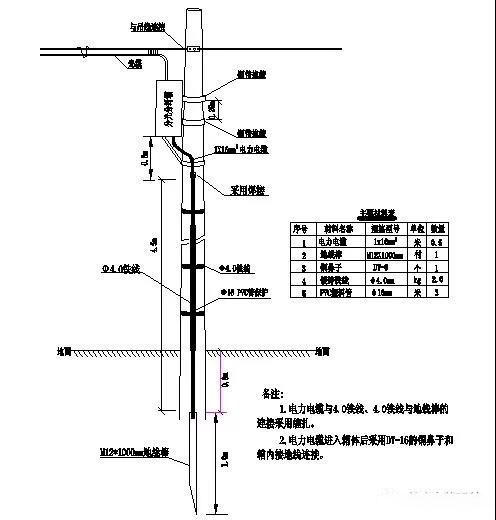

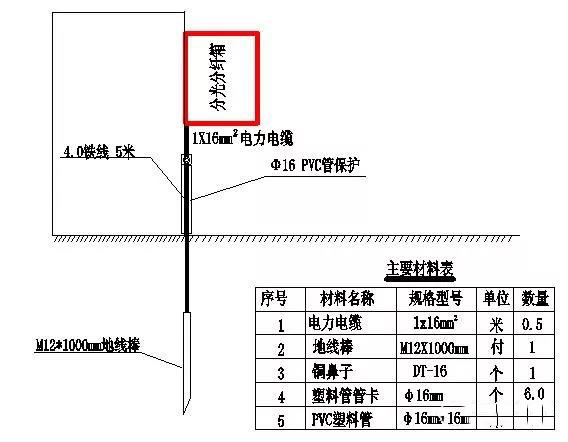

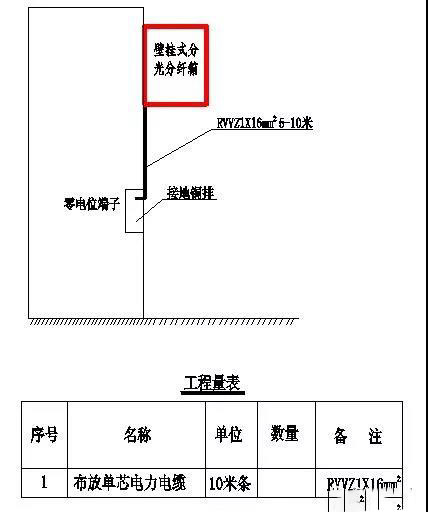

分纤箱根据安装的方式和环境不同,分为室外架空、室外墙壁、室内壁挂3种类型。接地示意图如下:















架空和室外壁挂式分纤箱接地套用“安装直埋式地线”的工程量;室内壁挂式接地套用“布放单芯电力电缆”的工程量。



有的运营商配线光交到分纤箱间的光缆使用松套层绞式非金属加强件光缆gyfty型,分纤箱不做接地。



8、接地网电阻测试怎么测的(怎么操作)?

接地电阻用“接地电阻测试仪”进行测试,测试仪包括:

1)、接地电阻测试仪1

2)、辅助接地探针2

3)、导线5m20m40m1根。



操作步骤如下:

1)将两个接地探针沿接地体辐射方向分别插入距接地体20m40m的地下,插人深度为400mm



2)将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:

①用最短的专用导线将接地体与接地测量仪的接线端“e1(三端钮的测量仪)或与c2短接后的公共端(四端钮的测量仪)相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“c1”相连。

③用余下的长度居中的专用导线将距接地体20m的测量探针(电位探针)与测量仪的接线端“p1”相连。



3)将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。



4)将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。



5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。



6)若“测量标度盘”的读数过小(小于1)不易读准确时,说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。



7)计算测量结果,即r=“倍率标度”读数×"测量标度盘"读数。



二、其他问题

1、端口配比?

端口配比指ftth宽带接入设计中,末级分路器端口总数/住户数的比例。



2、电杆挖坑怎样计算赔补费,表五中赔补费能否计列?

此费用可根据地市实际发生费用在表五“建设用地及赔补费”计列,地市应有赔补费取费标准。若新立电杆同时新设拉线,按(电杆坑拉线坑)×单价/坑计算。



3、安装光分路器的工日如何计取?

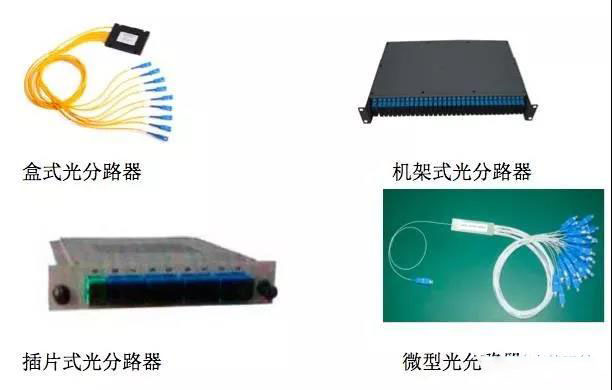

光分路器分为盒式光分路器、机架式光分路器、插片式光分路器和微型光分路器。常用2种:盒式分路器和插片式光分路器。安装光分路器有2个定额:

1txl6-054 机架(箱)内安装,单位技工为0.2,该定额包含机架式和插片式光分路器安装。

2txl6-055 安装盒式一体机,单位技工为1.0,该定额包含盒式光分路器的安装。







4、水泥、沙子、碎石、机制砖的出处?(表中甲供、乙供材怎么分开)?

水泥、沙子、碎石一般属乙供材料。将国内材料表分为:国内器材表(甲供)和国内器材表(乙供)2个表,表二中计算辅材费时,2个值合计。



5、光分路器与光纤线路插接(数量怎样计算,并加附图)?

“光分路器与光纤线路插接”定额中解释:适用于光分路器的上、下行端口与已有活动连接器的光纤线路的插接。从字面本意理解为此工是给插片式光分路器用的。插片式光分路器的原理是:带插头的尾纤与裸纤(普通光缆、皮线光缆)在直熔盘中直熔后,既是“已有活动连接器”,然后插到插片式分路器的接口中。插片式分路器安装位置有2个:

1)免跳接配线光交接箱中。

2)插片式分路器箱中。

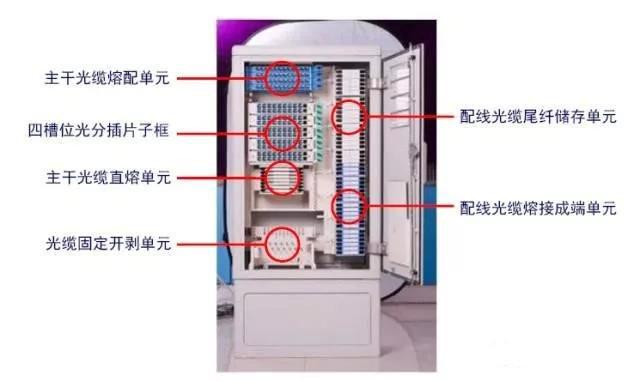

免跳接光缆交接箱

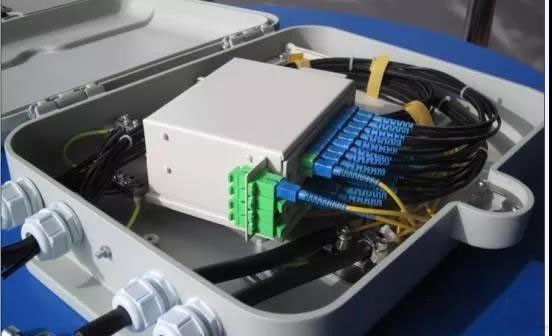

插片式光分路器箱

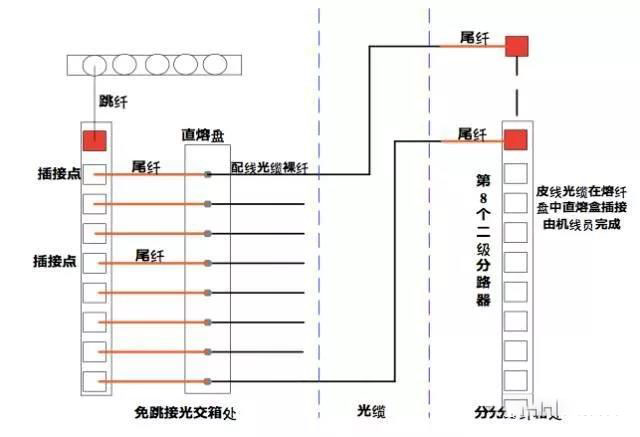

实现原理见下图:







在免跳接光缆交接箱处,有主干成端区域,一级分路器上行到主干光纤区,通过1fc/sc 3米跳纤完成。此时:

光分路器与光纤线路插接的数量=二级分光器数量为*2

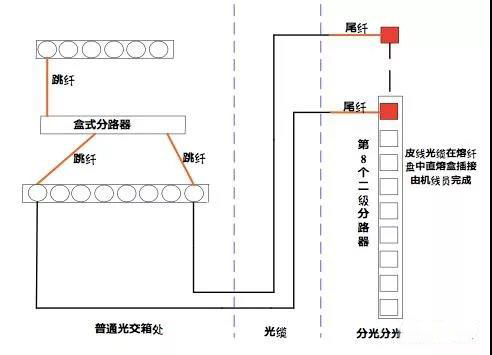

当配线光交接箱使用普通光交,一级分路器使用盒式时,在配线光交处,一级分路器上下行按照布放跳纤对待,光分路器与光纤线路插接的工程量只发生在分光分纤箱中,此时:

跳纤数量=一级分路器数量二级分路器数量;

光分路器与光纤线路插接的数量=二级分路器的数量。







跳纤的定额为tsy1-073(光分配架内跳纤),单位技工为0.13;光分路器与光纤线路插接的定额为txl6-056,单位技工为0.03

有一种观点认为:盒式分路器在普通光交中,尾纤是分路器自带,一级分路器上下就是将分路器的上下行插头插到主干和配线的法兰盘接口上,工程量不给跳纤的工(工日大),给成光分路器与光纤线路插接的工程量。此时,

光分路器与光纤线路插接的数量=一级分路器数量二级分路器的数量*2



6、计算光链路全程衰减时,oltonu侧的活动连接器插损是否计取?

不计取。

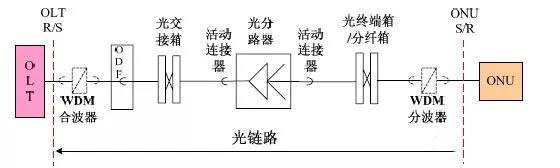

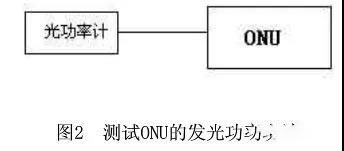

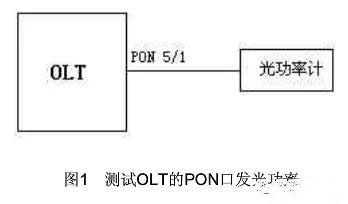

测试时,oltonu的发光光功率和接收灵敏度时,已经包含了oltonu侧的插损。odn衰减指标光链路参考模型中,不包含oltonu的插损。







7、下列光缆程式那个对?

1gyta-12d 2gyta-12b 3gyta-12b1

4gysta-12b1 5gyta-12b1.3

3)、(5)对,(4)不完全对。光缆程式中的b1代表标准单模光纤,泛含b1.1b1.3;光缆程式中的b1.3代表标准单模光纤中的g.652d的单模光纤。

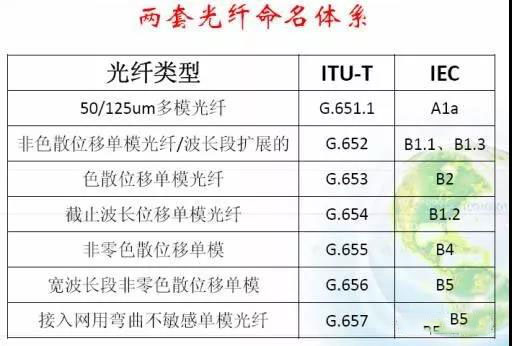

国际两大体系标准:itu-t 国际电信联盟;iec 国际电工委员会

gysta中的s代表松套的意思,在光缆命名中:

1d-光纤带结构 ;(2j-光纤紧套被覆结构;(3c-骨架槽结构

4x-缆中心管(被覆)结构;(5)t-油膏填充式结构;6r-充气式结构

7c-自承式结构;(8b-扁平形状;(9e-椭圆形状 ;

10z-阻燃;(11)光纤松套被覆结构——无符号。



8ftth接入工程使用的定额?

使用定额有2个:

1)工业和信息化部文件,工信部规﹝200875号,关于发布《通信建设工程概算预算编制办法》及相关定额的通知

参阅:

1.通信建设工程概算、预算编制办法

2.通信建设工程费用定额

3.通信建设工程施工机械、仪器仪表台班定额

4.通信建设工程预算定额

第一册 通信电源设备安装工程

第二册 有线通信设备安装工程

第四册 通信线路工程

2)工业和信息化部文件,工信部通﹝2011426号,关于发布《无源光网络(pon)等通信建设工程补充定额》的通知及附件。

中国电信集团在工信部通﹝2011426号文件颁布以前,发了2ftth补充文件,现已作废。中国电信[2012]1003号文件《关于转发工信部无源光网络(pon)等通信建设补充定额和发布企业相关补充定额的通知》。如果给电信做设计,对于2个定额中查不到的工程量,可以参照此文件定额。



9、关于光缆测试?

1)中继段光缆测试

在本地网中指局与局之间的中继光缆的测试。

2)用户光缆测试

在本地网中指局点、光交到用户端的用户光缆测试。

分单芯、4芯以下、12芯以下等。

3)光纤链路测试

在本地网中指局端olt侧出发经分光设备、分纤设备至距离用户最近的分纤箱或分光分纤箱之间链路全程衰减测试。

4)光分配网(odn)光纤链路衰减测试

oltpon口指onu间的全程衰减测试,如用户端未安装onu,测试到分路器端,按pon口的分支比计列。分1:21:128



10、安装箱体定额套用?

1)安装光分纤箱、光分路器箱,套用txl6-064定额,单位技工1.0、单位普工0.5

2)安装壁挂/嵌墙式综合机箱,套用tsy1-094定额,单位技工1.0、单位普工0

3)安装入户式综合信息(网络)机箱,套用tsy1-095定额,单位技工0.7、单位普工0

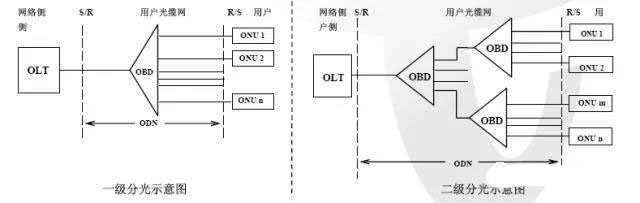

11ftth接入采用一级分光还是二级分光?

以二级分光为主。







12、计算光通道光链路预算与施工队光通道光链路衰耗测试的关系?

施工队光通道光链路衰耗测试中,不含光纤富余度。光纤富余度:光缆寿命终了时,因光纤性能劣化而增加的衰耗。




声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
