仲子路机房设备机柜理线施工原则及方案



随着网络技术的普遍应用,各个机关企业及院校的正常运行中所需的网络设备日益普遍,相应的如何在网络机柜在内部理线施工也是衡量一家pg电子游戏官网官方网站-pg电子直营站施工质量的重要一项。

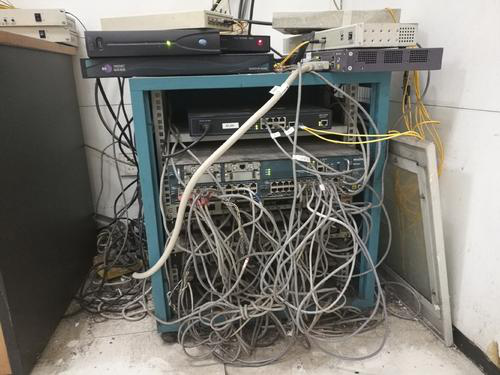

一个高质量的智能化施工工程中,设备机柜内部线路的整理应当是美观有序的。如果像下图这样的杂乱无章的布线施工,不仅不美观,也为今后的维护保养带来了很大的麻烦。

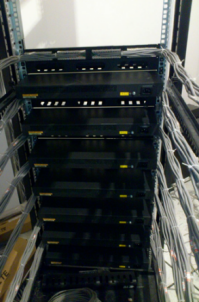

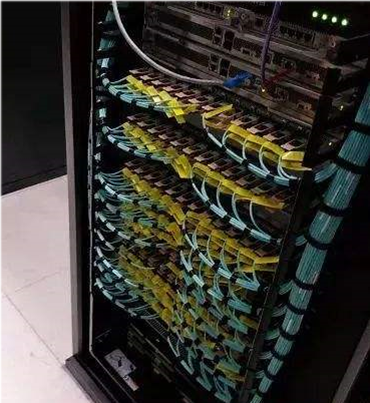

因此,我们仲子路科技有限公司要求我们的施工人员在机柜内部的理线施工中必须做到美观,简洁,有序,如下图所示






我们仲子路科技有限公司机房设备机柜理线施工一般要遵守以下几条原则:

要根据网络的拓扑结构和现有设备情况来整理网线;

机柜电源线和网线原则上要分开整理,设备的放置要适当,避免相互挤压、避免太高或太低,避免相互距离太近;

如果机柜内设备多,应该对设备加以编号;

对每一根线路要在适当的位置注明来源,对不同设备系统的网线如网络、监控、无线、电话等分别进行编号绑扎;

网线点位数量较多时编排次序尽量依据房间号

总而言之就是要做到布局清晰,线序规整,标记明确,易于维护。



具体施工中我们一般按照以下步骤进行机柜的理线工作

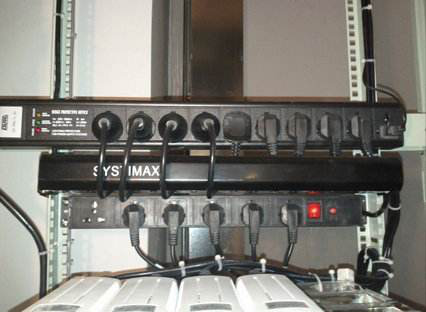

①将所有设备的电源线捆扎在一起,将插头从后面的通线孔插入后,通过一个单独的理线架寻找各自的设备。





②将网线分组,在线缆根部开始外露的地方开始用扎带绑好,如果线缆过多就按网线的编号从中间分成两份或者多份。

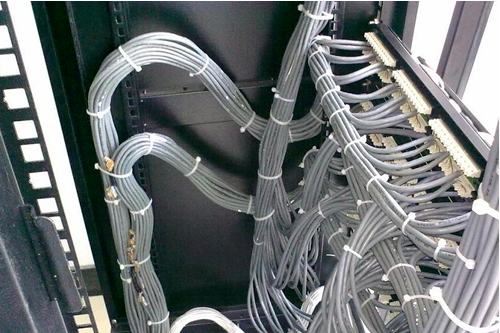

③根据需要把大部分网线扎好就开始用配线板理线,配线板的使用方法就是按照顺序把线缆从配线板的背部一条条的穿过配线板,在配线板背部按照两根连续的网线一起用扎带扎起来,每两个扎一块儿都要求有一个错位,不要并排的扎太多,每两个扎带上下最好有点距离,两根连续的扎起来以后就开始六根网线一块儿扎一起,平均需要每半米左右重新扎一次,注意扎的时候注意整齐。

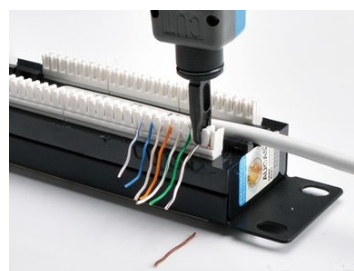

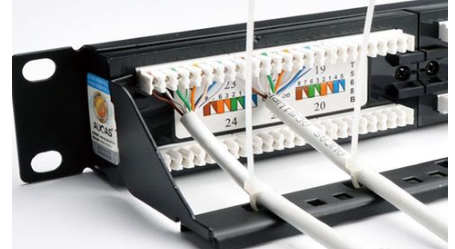

④按照相关国际标准(一般是t568b),使用专用的打线刀将网线压接到配线架上并剪切好,然后用扎带把网线固定在拖线架上。






⑤两个配线架之间、配线架与交换机、交换机与交换机之间应当安装理线架。

⑥部分小型项目没有采用配线架而采用网线前端做水晶头直连交换机的机柜内理线方式参考①③项。

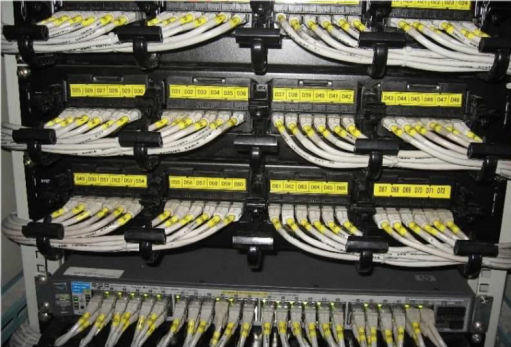

⑦所有配线架面板及网络跳线上要做好相应的标签,方便维护人员日后整理维护。
