二、仲子路综合布线系统设计方案

1总体规划

一般来说,国际信息通信标准是随着科学技术的发展,逐步修订、完善的。综合布线系统也是随着新技术的发展和新产品的问世,逐步完善而趋向成熟。我们在设计智能化建筑物结构化布线系统期间,要提出并研究近期和长远的需求是非常必要的。目前,国际上各综合布线产品都只提出15年质量保证体系,并没有提出多少年投资保证。为了保护建筑物投资者的利益,我们可采取“总体规划,分布实施,水平布线尽量一步到位”。主干线大多数都设置在建筑物弱电井,更换或扩充比较省事;水平布线是在建筑物的天花板内或管道里,施工费比初始投资的材料费高。如果更换水平布线,要损坏建筑结构,影响整体美观。因此,我们在设计水平布线,尽量选用档次较高的线缆及连接件,缩短布线周期。



2设计原则

安全性:系统中的所有设备,在性能指标中安全性放在首位。要求数据不丢失、系统可靠连续运转的同时,还应符合中国或国际有关的安全标准,并可在非理想环境下有效工作。



实用性:系统设计应符合实际需要,不能华而不实。如果片面追求系统的超前性,势必造成投资过大,使系统偏离实际需要太远;而片面追求经济性,势必降低功能与技术先进性,而不能满足信息时代的需求。因此,系统要有实用性,具备好的性能价格比。



可扩充性:系统所应用的技术不断向前发展,用户需求也在不断变化,同时考虑到本工程功能多、用户多、服务对象不同,因此智能系统的设计与实施应充分考虑到将来扩展的需要。



易维护性:系统运行过程中的维护是极为重要的。应尽量做到简单易操作。系统的运转尽量做到给电后即可启动工作,平日免维修。维护过程中无需使用过多的专用维护工具。



3系统概况

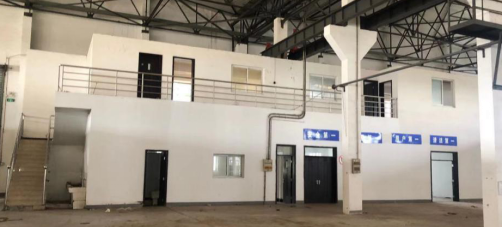

南京莫公司江宁新厂,生产厂区占地7920平方米,生产车间内将建设一处办公区域(如图)。







因现阶段无法确定办公人数及办公室内实际布局,所以暂设50个网络点位。



4系统设计

结构化综合布线系统中常用有三种传输介质可供选择:

a.五类(6类)非屏蔽双绞线(或屏蔽双绞线)

b.(gigaspeed)千兆比特(六类)4对非屏蔽双绞线

c.光缆



根据项目具体情况及用户所提出的要求,本方案设计中数据主干传输介质采用国产6类网线。六类线缆能支持最高622m的高速网络,技术成熟,在各行各业得到了广泛的应用,且可以用最后一对待体语音线缆;因此我们确定水平子系统的传输介质选用的6类非屏蔽双绞线,完全满足其数据、语音及抗干扰的要求。



4.1工作区子系统

工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,包括装配软线、连接器和连接所需的扩展软线,并在终端设备与i/o之间搭桥。


工作区子系统中所使用的连接器必须具备有国际isdn标准的8位接口,这种接口能接受大楼自动化系统所有低压信号以及高速数据网络信息和数码声频信号。



4.2水平子系统

从用户工作区连接至垂直主干线子系统的线便是水平布线子系统,它与主干线子系统的区别在于:水平布线子系统总是在一个楼层上,并与信息插座连接。在综合布线系统中,水平子系统由4对非屏蔽双绞线组成,能支持大多数现代通信设备。如果需要某些宽带应用时,可以采用光缆。



从用户工作区的信息插座开始,水平布线子系统在交线处连接,或在小型通信系统中在以下任何一处进行互连:远程通信接线间、干线接线间或设备间。在设备间中,当终端设备位于同一楼层时,水平布线子系统将在干线接线间或远程通信接线间的交叉连接处连接。

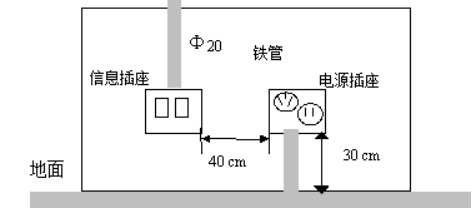

所有信息接口﹙插座﹚均采用rj45模块, rj45埋入式信息插座与其旁边电源插座应保持0.4m的距离,公共场所的信息接口﹙插座﹚下沿距地0.3m嵌墙暗装。所有线路均在线槽、楼板内、墙内及吊顶内等处暗敷设。



综合信息插座引出1根φ25或φ32镀锌钢管,内穿246类线。



走廊的吊顶上应安装有金属线槽,进入房间时,从线槽引出金属管,以埋入方式沿墙壁而下到各个信息点。







4.3垂直主干子系统

垂直干线子系统又称垂直主干线子系统,它提供建筑物干线电缆的路由,是指从主配线间至楼层配线间的电缆。干线子系统通常是在二个单元之间,特别是在位于中央点的公共系统设备处提供多个线路设施。该子系统由所有的布线由电缆组成,包括导线和光纤以及将此光纤连到其它地方的相关支撑硬件及从主要单元如计算机房或设备间和其它干线接线间来的电缆。



为了与建筑群的其它建筑物进行通信,干线子系统将中继线交叉连接点和网络接口(由电话局提供的网络设施的一部分)连接起来。网络接口通常放在设备相邻近的房间。网络接口为这些设施和建筑物综合布线系统之间划定界限。



4.4主干布线设计

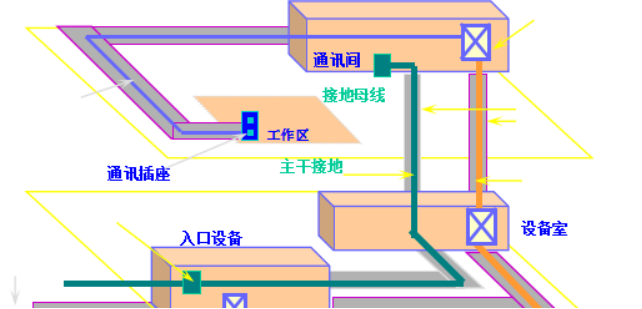

在大楼竖井内按图纸设计安装金属线槽,线槽每隔两米与墙体固定,线槽内每隔两米设有线缆固定环,以固定垂直子系统的电缆,减轻线缆因受自身的重力影响而变形。





主干布线子系统示意图



4.5管理子系统

管理应对设备间、交界间和工作区的配线设备、线缆、信息插座等设施,按一定的模式进行标识和记录,并符合以下规定:



规模较大的布线系统宜采用计算机进行管理,简单的布线系统宜按图纸资料进行管理,并应做到记录准确,及时更新、便于查阅。



每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。



配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识,并应有详细的书面记录和图纸资料。



电缆和光缆的两端均应标明相同的编号。



配线间全部采用19英寸规格密封式玻璃门机柜,配标准电源插座和散热风扇,用于放置配线设备和网络设备;



机架安装19英寸模块化rj45配线架以及光纤配线架,并配有线路管理单元;



跳线采用rj45快速跳线,光纤连接采用双芯lc-lc光纤跳线。



线缆路由

各层配线间线缆一般从主干线槽经过防静电地板进入相应机柜,在完成分组、上架、理线、绑扎后进行最后的线缆卡接,具体情况应根据现场施工要求灵活处理,但总体须保证线缆的安全和理线的整齐美观。



4.6设备间子系统

设备间子系统由设备间中的电缆、连接器和有关的支撑硬件组成。它的作用是把公共系统设备的各种不同设备互连起来。该子系统将中继线交叉连接处和布线交叉连接处与公共系统设备连接起来。该子系统还包括设备间和邻近单元如建筑物的入口区中的导线。这些导线将设备或避雷装置连接到有效建筑物接地点。



各设备间是整个布线系统的中心,它的布放、选型及环境条件的考虑是否恰当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。



设备间的环境条件如下:

1.室内照明不低于150lx

2.温度保持在1827摄氏度之间。

3.湿度保持在30%-50%之间。

4.通风良好,清洁。

5.室内应提供ups电源配电盘以保证网络设备运行及维护的供电。

6.每个电源插座的容量不小于3000w

7.设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。

8.设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求,经济适用。若根据设备、环境要求需设活动地板时,活动地板应作防静电处理。

9.应尽量靠近服务电梯,以便装运笨重设备;

10.应尽量远离有害气体源以及存放腐蚀、易燃、易爆炸物处。

11.设备间应远离强振源、强噪声源,避开强磁场的干扰。
