泄露电缆周界报警系统设计施工方案

泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警,埋在周界围墙或铁艺围栏内的草坪下或泥土下。不会破坏周围环境,不影响围界美观,人在不知觉的情况下,就会被探测到,是一种高科技的周界报警产品。

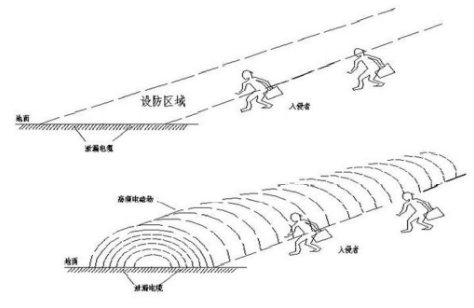

泄漏电缆报警器工作时,通过一根泄漏电缆传送一定频率的射频电磁场,在泄漏电缆的外层导体开槽处,往外发射电磁场。另一根并行敷设的泄漏电缆接收电磁场,形成收发能量直接耦合,当入侵者进入两根泄漏电缆形成的电磁场探测区域时。电场能量受到扰动,引起接收信号的变化,这个变化的信号经放大处理后被检测出来,产生报警。







泄漏电缆探测器由泄漏电缆探测器主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。

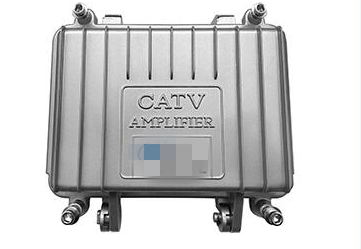

1泄漏探测器主机的作用是发射和接收无线电磁场,并且分析处理接收信号,并按照智能算法判别报警与否,安装在户外时需要

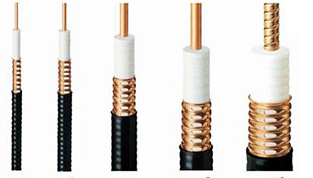

2、泄露电缆泄是一种特殊结构的同轴电缆,与普通电缆相比,泄露电缆在其外导体上沿长度方向周期性的开有一定形状的槽孔,又称“开槽电缆”电缆内部传输一部分是高频电磁能,可以由槽孔以电磁波的形式向外辐射,也可以通过槽孔接受外部电磁波,加上同轴电缆原有的传输性能,泄露同轴电缆兼有传输和收、发天线的功能







泄露电缆施工安装中,一般要遵循如下规则

1、两根电缆不应互相交叉和靠近安装、多余的电缆应剪掉;(包括非泄漏电缆)



2、两根电缆一定要平行铺设,铺设间距在1-3米,间距是1.5米;



3、电缆安置尝试依据介质决定,一般情况下泥土地埋深10-20厘米,水泥地埋深3-7厘米;



4、两根电缆平行铺设时的平面落差不小于135度;



5、两套电缆在安装时应保证相邻两套泄漏电缆首尾间有3米左右的重叠区,并且使两套电缆间在重叠区保持有0.3米左右的间隔。同时相邻两套的泄漏电缆的主机的工作频率应错开;



6、主机安装在室外时需在主机外加防水保护箱;



7、电源线与信号线不能和泄漏电缆并行靠近安装,信号线距泄漏电费的距离应大于30厘米,220v电源线距泄漏电缆的距离应在1米以外;



8、连接主机与泄漏电缆的非泄漏电缆的标准长度为10米,两根非泄漏电缆应分别穿管保护,可以是pvc管,也可以是钢管。两根非泄漏间的距离在10公分以上;



9、两根泄漏电缆应装入32mmpvc管内再埋入地下,不可穿入钢管内;



10、泄漏电缆埋设位置应距离人行道2米以上,距离公路4米以上;



11、泄漏电缆如埋在墙体的一侧,需距离墙体1米。



另外,当两套泄露电缆相邻安装时,探测器的 工作频率必须错开使用。在探测器外壳上标注ab加以区分。泄露电缆首尾相邻埋设。由于泄露电缆始端存在2米左右的探测盲区,为确保两套探测器结合区域的 可靠探测,规范做法是相邻两套泄露电缆首尾间要预留2米的重叠区,并且使两套电缆间在重叠区保持有0.3米左右的间隔。



泄露电缆报警器的主要特点:

①隐蔽式安装:泄露电缆报警器(除了报警器主机不埋在地下外)的馈线、泄露电缆和终端器都埋在地下。所以,入侵者不知道报警设备是否存在。更不知道其安装的具体位置,因此不容易被破坏,也不容易被突破,由于隐蔽式安装,所以不会破坏周围环境美观。



②感应报警:入侵者只要进入探测范围内,就会报警



③安全可靠:泄露电缆报警器属于电磁感应报警,不带任何电压,不会对人体产生伤害。



④灵敏度调节:最大程度的提高探测率,降低误报率。适应在不同环境下稳定工作。



⑤安装灵活方便:泄露电缆报警器的安装可以不受地形的限制,可以随地形高低弯曲埋设,树枝花草等植物、小鸟老鼠等小动物、以及刮风下雨等天气都不受影响。
