会议广播系统方案 -pg电子游戏官网官方网站

发表时间:2020-06-19 人气:2183

一、前言

随着我国综合国力的增强以及现代信息处理技术的飞速发展,各企事业单位等,对办公现代化的要求也越来越高,因此,会议室已从一个单纯的以听、闻为主的交流场所,逐渐演变成为一个具有多种功能的综合性的信息资源交流场所:视频显示系统音频扩声系统智能中央控制系统数字会议系统、同声传译系统、录播系统等各类电子设备大量进入会议场所,使会议系统的配置越来越专业,功能也越来越强大。因此,目前的会议系统可以称之为pg电子游戏官网官方网站-pg电子直营站pg电子游戏官网官方网站-pg电子直营站pg电子游戏官网官方网站-pg电子直营站,而对于这方面的设计,也已产生了非常大的变化。



国家质量技术监督局和建设部联合颁布的gb/t50314--2006《智能建筑设计标准》中把多功能会议厅(室)列入智能建筑的范畴。由此可见,现代多媒体会议厅已发展成为集音频、视频、通信、计算机以及多媒体等多种先进技术于一体的智能化系统集成。因此在确定需求方案时,不仅要明确会议室场所实际需要具备哪些“功能”,应包含多少个“系统”,并明确各个系统具体执行哪些规范和标准,达到什么指标;同时还必须对多功能厅的“智能化级别”明确定位,以确定智能系统集成所配置的设备应达到哪一级标准等等。而且方案中从设备配置到系统布局都应充分考虑到由于各种原因导致目前暂不配置但今后升级必需配置的系统,应当预埋必要的管线和预留扩充的接口,便于日后升级时不必再“开膛破肚”或“全部更新”,从而体现了方案的规范性、先进性、前瞻性和可扩性。



一个智能化多媒体会议厅通常需要配备有音频(包括拾音、录音、信号处理、、放音、扩声等子系统)、视频、多媒体、集中控制、通信、电脑网络和照明等多个子系统。实际上是一个“系统集成”(systems integration--si)的应用需求——如何将不同功能的子系统在物理上、逻辑上和功能上连接在一起,以实现智能化控制、信息综合、资源共享。使系统能充分满足用户要求具备的各项功能,并达到国家〔或行业〕有关标准的各项指标(规范性),而且具备先进性、前瞻性、可扩性和较高的性能价格比。



二、项目功能设计标准

系统方案设计标准

用户对项目的要求;

有关本项目的材料(如招标文件要求);

建筑装修图纸;

国际、国家、省、行业有关技术标准和规范;

其他有关文件和资料。

系统实施所涉及的技术标准和规范,产品标准和规范,工程标准和规范,验收标准和规范等必须符合国际、国家和省有关条例及规范,



(二) 音箱选型标准

1、声学指标

为了使设计的目标具有可“度量性”,以原广电部gyj25-86《厅堂扩声系统声学特性指标》我们认为所确定的设计指标,应该为本厅扩声系统的设计将选用国家《语言音乐兼用一级声学特性指标》;指挥中心声场具有以下效果:

音响设计标准——会议类



足够的声压级

随着现代录音技术的发展以及人们听觉鉴赏水平的提高,要求系统有足够动态余量,以适应不失真还原大动态的音频信号。设计所选用的扬声器功率大,灵敏度高,与之相匹配的

功率放大器具有足够的功率储备。经计算完工后的指挥中心内的声压级应该完全可以达到国家一级厅堂的指标要求。



良好的声场均匀度

设计中所选的扬声器显然是根据观众区的具体位置和面积,组成“点”声源阵列,有效降低阵列的梳状滤波效应,所选用的扬声器都是恒指向扬声器,有利于语言清晰度的提高,观众区都处于扬声器的覆盖范围内,可以预见声场均匀度是良好的,而通过计算机的模拟运算结果也可证明这一点。



良好的声场均匀度

设计中所选的扬声器显然是根据观众区的具体位置和面积,组成“点”声源阵列,有效降低阵列的梳状滤波效应,所选用的扬声器都是恒指向扬声器,有利于语言清晰度的提高,观众区都处于扬声器的覆盖范围内,可以预见声场均匀度是良好的,而通过计算机的模拟运算结果也可证明这一点。



平滑的传输频率特性

系统中对每路扬声器都进行参量均衡的调整,使其在指向性控制范围内各频率声束宽度变化很小,没有过激点和陷波点,而且在扩声系统中,每路扬声器都连接有一台房间均衡器(在数字音视频处理系统中),能提供足够的手段改善观众厅和荧幕区耦合空间声场对传输频率特性的影响,确保系统的传输频率特性平滑。



良好的传声增益

系统中的扬声器布置合理,观众区均在主扩声扬声器的覆盖范围,所选用的扬声器采用恒定指向号角,-6db角外的声能衰减迅速;因此,系统的传声增益要达到设计目标是有保障的。



系统适应性强,方便扩展

通过对设备体系的分析,我们认为在设计过程中除对上述客观可测量指标进行重点考虑外,还可从使用的角度出发,放宽系统的适应性,除可以满足会议扩声要求外,它也可以满足多媒体音乐播放的要求,整个系统有效重放频率宽度为35hz18khz,系统的设备,都保留有足够的扩展空间。



可靠性高、技术成熟

系统在设计中,在扬声器的最大声压级、功放的功率储备、扬声器的保护、音频处理器的处理能力等环节引入冗余备份的设计理念,功放与扬声器单元的设计处于最佳匹配状态这种系统整体pg电子直营站的解决方案,除对音质高保真重放有利外,另一个重要的优势就是大大提高了设备的可靠性。系统操作管理方便



2、声压计算

引用计算公式:

直达声压级计算公式:lρ=spl 10logw-20logr

主扩声系统必要的声增益(nag)的计算:nagdb=20logd020log ead

主扩声系统应用的声增益(pag)的计算公式:

pagdb=20logd020logd120logd220logds10lognomfsm

输入电功率的计算公式:

epr=10x

其中:x[spl3db+(δd2-δrefdist)-(lsensi参考距离处)]/10

临界距离(即混响半径)dc的计算公式:dcm=k√(q²v/t60

%a lcons语言可懂度的有关计算:%alcons200²d22²t260/v²q

心理学中人耳的听声曲线图:





三、项目功能设计概述目标概况:

系统组成及功能设计:

音频扩声系统——扩声系统须满足音乐兼语言扩声,并符合国家标准。扬声器的选择与布置要与应用的场合相结合,音频扩声及处理设备和扬声器的布置要考虑场合声压值、建声条件等因素。同时,系统配置结合性价比、可操作性、稳定性。







数字会议系统——采用高保真的线路设计手拉手式会讨话筒,具有抗干扰能力强、保密性高、无需独立供电等特点,话筒具有桌面式、嵌入式选择,话筒单元具有自动检测、创新发言模式设置、发言限时等功能设置。









四、各组成系统详细概括

音频扩声系统的概述:

在音频系统中我们知道,自然声源发出的声音能量十分有限,其声压级随传播距离的增大而迅速衰减。由于环境噪声的影响,使声源的传播距离减至更短。所以在某些公众活动场所可以用电声技术进行扩声,将声源信号放大,提高听众区的声压,保证每位听众能获得适当的声压级,同时改善室内的音质和音效。例外,扩声系统作为一个系统问题,在系统设计中必须综合考虑上述各种问题。在选择性能良好的电声设备基础上,通过周密的系统设计、仔细的系统调试和良好的建声条件,达到悦耳、自然的音响效果。

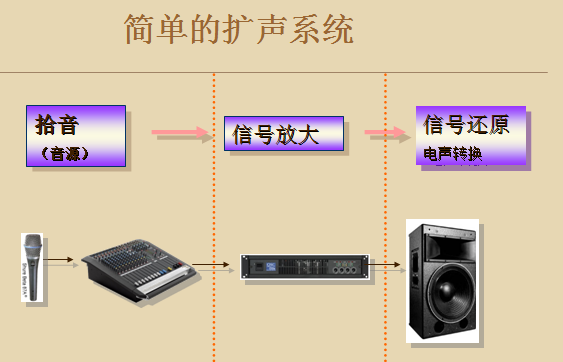

音频扩声系统的建立离不开电声设备,它由以下四个部分组成:

声源设备:指拾音设备、影音信号播放设备如:拾音话筒、cdmddvd、卡座等设备;

调控设备:指对声源设备送出的音频信号等多路的音频信号进行前级的放大和混音输出、音频信号处理的设备,如:调音台、均衡器、效果器、反馈抑制器等设备;

放大设备:指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备,这里指专业功率放大器;

重放设备:指将经过后级功率放大器放大的音频信号进行电/声转换并释放表现出来人耳听到的声频信号还原重放设备,这里指扬声器。



2. 其它相关设备的概述

投影机或拼接屏

根据现场的空间、光线、整体结构、使用考虑,选用机型。投影机为主要的信号(视频、电脑)投放设备,而且投影的多通道输入,每次的切换不能一次到位;应用过程重复信号的切换;因此带来了很多的不便。kexell中控系统将投影功能控制移交在触摸屏上,信号输入选择[可与设备信号格式(电脑信号、视频信号)同步切换,一键到位]、开关机、电源延时保护等,因此投降机的控制显得尤为重要。



电动屏幕

屏幕为投影机反射设备,根据现场的高度尺寸,工程经验,选择屏幕。受控于主控制机中控主机、电源控制器实行联动控制。如触摸屏上点击“投影机打开”按钮,则窗帘自动关闭,灯光将设置在投影环境模式,电动屏幕自动放下;如点击“关闭投影”;则窗帘打开、灯光全开、屏幕上升等一序列的程式过程,以前烦琐的操作;在这里变得简单轻松。



录像机:

录像机为音视频源设备,除了提供音视频信息播放外,还需要完成会议音视频的录制。



影碟机:

影碟机为音视频源设备,主要完成dvdldvcdcd等信息媒体的播放,应用ir遥控与主控制机连接,随时可以将播放画面切换到大屏上,触摸屏上完成远距离逻辑控制。



卡式录音座:

卡式录音座,属于音源设备,播放录音带,主控机连接,ir控制,随时可以将播放的音乐换到会议室,触摸屏上完成远距离逻辑控制。



专业功放:

专业功放,属于音频放大设备,功放的选配应结合空间、结构进行考虑,只这样才能将扩音效果做更专业。



专业音箱:

专业音箱属于会议室音频还原设备,对所有的音频进行放大处理,以达到扩音的目的。音箱的选择与功放有着紧密的关系,应从专业的角度应充分考虑报告空间、结构,音箱的功率、摆放等一系列的声学特性,因此专业设计、配备、安装是非常重要,且不可忽视。



无线话筒:

无线话筒为外界音频输入接口,将音源送到扩音设备,便于提问或效大范围移动性的使用。



会议专用有线话筒:

会议专用有线话筒,音质清晰,灵敏度高,用于固定发言席位。



调音台:

调音台为音频信号处理及输入、输出设备。可根据使用选择。

五、系统设计

我公司根据项目实际需要为基础,综合该会议室的功能,以国家有关标准为依据,结合我公司丰富的设计、施工经验,本着技术先进、功能全面、安装简便、维修方便的宗旨,采用目前国际国内性价比最为优良的产品和设备。



二楼大会议室专业扩声配置需求:

设计2350w主音箱(由12*550w功放驱动)音箱安装在会场墙上

设计4200w辅助音箱(由22*350w功放驱动)音箱安装在会场中后墙

现场声压级达到国家一级标准,满足现场会议扩声的使用需求

功放功率严格安装音箱功率的1.5备配置

调音台数字反馈抑制器、音频处理器各一台

设置无线手持话筒ke-24u套,无线会议主机一台用于会议主持、用移动发言等;



9楼小会议室专业扩声配置需求:

设计4150w壁挂音箱(由12*250w功放驱动)音箱安装在会场前后墙

现场声压级达到国家一级标准,满足现场会议扩声的使用需求

功放功率严格安装音箱功率的1.5备配置

机柜式调音台、数字反馈抑制器一台

设置一套手拉手会议主机,用于会议的不同模式发言管理。
