综合布线系统调试方案



1.1测试目的

在综合布线系统工程实施过程中,由于线缆、铜缆、光缆和接插件以及相应配套的产品是共同选定的,虽然这些线缆和接插件都满足is011801eia/tia568atsb-36tsb-40tsb-67等标准,产品均通过了ul认证,但因设计和实施过程中是将这些线缆和接插件有机地结合在一起的,其整个工程过程中加入了大量的人为因素,必将对整个缆线系统在诸如连接正确性,接续可靠性,短路,开路,信号衰减,近端串扰(next),突发性干扰,计算机网络的连接可靠性,误码率及整体性能等方面产生很大的影响。因此,有必要在诸方面对整个布线系统进行全面测试,以向用户证明缆线系统的安装和网络系统安装是合格的。综合布线的质量至关重要,事实上,计算机网络工作时,设备是很少出故障的,所产生的错误有60%是安装问题,因此认真测试保证质量是确保网络安全运行的关键。



1.2测试环境

对缆线系统的测试应是联合测试,而不是只对某几个部件的测试,测试通路上应真正地模拟实用应用环境,即测试通路中包括缆线,配线架(箱),跳线,连接线,插座和插头以及所有光缆产品的连接链路。



1.3测试仪器

测试仪器的选择原则

布线现场认证使用的测试仪器,技术上非常复杂,要保证认证测试的准确快捷、测试结果的权威性就必须慎重选择适合用户需求的测试仪。对现场电缆测试仪的需求有两个主要原因:



测试或验证布线的电气传输性能;

对布线系统的故障查找

用户当然需要他所使用的测试仪能同时具有认证和故障查找的能力。最主要的功能(认证)测试是测定布线链路能否通过布线标准的各项测试。如果不能,说明布线链路是失败的。测试仪器的故障查找和诊断能力的价值是以它对故障的定位和分析能力来决定的。这些测试能力使用户可以在最短的时间内纠正布线错误、排除故障。在解决了布线故障之后最好的办法就是对链路再进行一次认证测试以确信布线达到了指定标准的要求。所以在选择布线现场测试仪器时主要考虑的几个因素是:



支持多少测试标准;

测试仪测量的精度和可重复性能;

测试仪器是否被独立认证,如:ul认证;

是否有定位和详细分析电气(next)故障的诊断能力;

是否简单易用。



测试仪器的精度及溯源问题:由于对5类布线的测试不能使用实验室测试设备,只能使用接近实验室级精度的现场测试仪,所以测试仪的精度及精度的溯源性问题是十分重要的。tsb-67标准明确定义了这种现场测试仪的精度级别,无论测试 basic link 还是channel,作为认证布线的测试仪器必须要达到二级精度。生产厂家声称的精度指标应由独立的认证机构承认,用户是无法对测试仪器的技术问题彻底了解的,所以由ul等第三方独立的认证机构对测试仪器的生产与指标进行质量保证是最有说服力的方法。在选择测试仪器时,用户可以向厂家询问独立认证的有关问题。



此外还要注意测试仪器精度的溯源性问题。作为高精度的认证测试工具,根据计算机标准的要求,测试仪器的精度必须要有溯源性。所谓溯源就是要有一套完整的过程和方法,将该仪器的精度上溯到国家(际)标准。测试仪器的精度是决定测试仪器权威性的根本,而精度是有时间限制的,典型来说测试仪的精度一般只能保持半年至一年,所以当你在选择5类缆这种高精密测试仪器时,要向厂家索取其溯源的证明并问明仪器购买后向国际标准溯源和校正的过程和方法,以保证你的测试仪器的公平和权威性。



1.4布线系统测试方法,手段和测试验收标准

测试原因

虽然缆线和接插件都满足eia/tia 568,tsb-36,tsb-40等标准且通过了ul认证,但因设计和实施过程中是将这些缆线和接插件有机地结合在一起的,其整个过程中加入了很多人的因素,必将对整个缆线系统在诸如连接正确性,接续性,短路,开路,信号衰减,近端串扰(next),突发性干扰,计算机网络的连接性,误码率及性能等方面产生很大的影响,事实上,计算机网络的安装时,所产生的错误有60%是安装问题。因此,有必要在诸方面对整个系统进行全面测试,以向贵公司证明缆线系统的安装和网络系统安装是合格的。



由于现在只有布线系统的设计标准(eia/tia 568)和缆线。接插件的产品标准(tsb-36,tsb-40),但无产生,真正的国际认可的测试标准产生,真正的测试标准正准备在sp-2840的附录e中加以规定,目前正处于争论之中。



此测试验收标准是xxxx公司工程师根据sp2840 annexe, ieee802.3, 10base-t,ieee802.5,tpddi,100vg-anylan测试仪器供应商提供的规定完全能够满足上述这些网络实际运行环境的测试要求。当sp2840的附录e正式颁布以后,将使用此标准进行验收。


测试条件

对缆线系统的测试应是联合测试,而不是只对某几个部件的测试,测试通路上应真正地模拟实际应用环境,即测试通路中包括缆线,配线架(),跳线,连接线,插座和插头。



测试范围

双绞线系统的连接正确性测试,接续性测试,衰减测试,近端串扰测试。

光缆系统中光纤衰减的测试。



计算机网络设备安装以后,对传输误码率的测试,csma/cd取存方式下的冲突(“碰撞”)测试。

网络连通性测试



1.5双绞线系统的测试

连接正确性测试

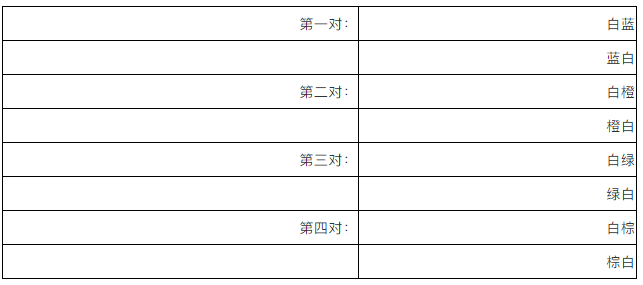

双绞线系统中,水平子系统的4对非屏蔽双绞线(utp)的连接都是按标准来进行的,在配线架一端都按以下方式来连接。







而对信息插座的连接,则是按几种标准来实现的,即4对双绞线可按eia/tia 568aeia/tia568busoc等标准实现连接。



在穿线施工中,负责穿线施工的单位,可能因为用力过大或不正确的穿线方法或用金属管/线槽之边沿的锋刃,将缆线全部或部分割断、拉断而造成缆线开路,也即缆线不能连续。

测试结果:所有连接完好的信息点连接的正确性要保证100%;必须保证所有信息点无短路现象存在,即无短路信息点;所有信息点中,一对线开路的信息点所占的比例不超过5%;所有信息点中,二对线开路的信息点所占的比例不超过1%

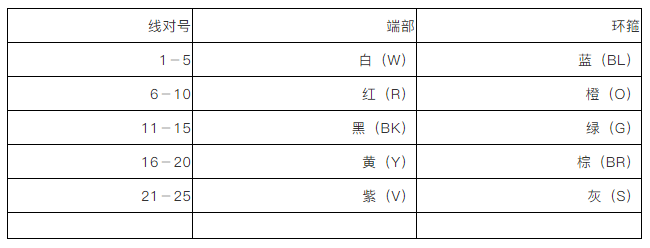

垂直子系统中,缆线的连接正确性是由色码得到保证的,色码编排如下:



按顺序组合,如15线对则有:白蓝、蓝白为第一对线;白橙、橙白为第二对线;白绿、绿白为第三对线;白棕、棕白为第四对线;白灰、灰白为第五对线。其它依次类推。安装终接按顺序按此色标进行,方可保证连接的正确性。



衰减测试

衰减是由于线缆阻抗(rlc)的原因而导致信号变弱。

测试对象:三类、六类联合测试

测试条件:对三类、六类线及相关产品实现从1.0mhz-100mhz的测试,测试

温度为20-30℃;信息点到配线室距离不超过90米。

测试仪器:(仪器选用如上所述)

测试方法:被测线路一端接仪器;另一段接loopback;仪器的显示器上将显示测试结果或结论,一般显示通过或不通过。

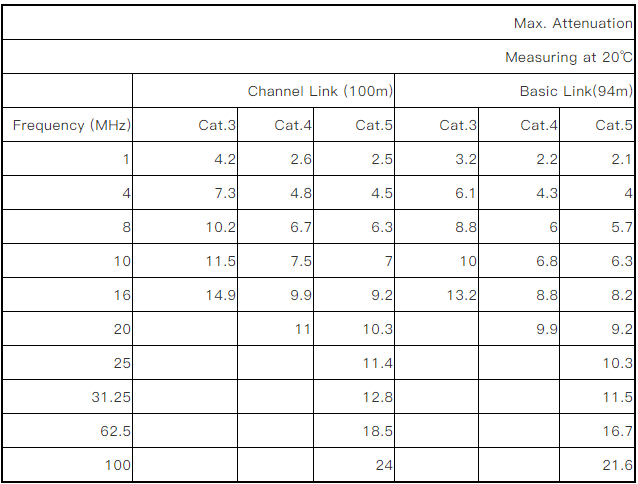

测试结果:测试结果在不超过以下表格所示结果的情况下,视为测试通过。

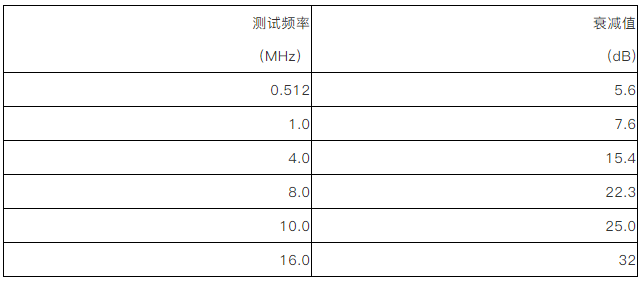

对垂直子系统中的多芯双绞线之衰减测试,其结果不大于下表所示的值视为通过。





近端串扰(next)测试

近端串扰本身对终接点(跳线架、信息插座)处的非双绞金属介质很敏感,同时,对粗劣的安装也非常敏感。例如在终接点处的不绞的线长度至多不能超过13mm(对六类线而言),或25mm(对四类线而言)等。因此,对next的测试相当重要。

nextdb)=201og10 vn/vi

vi输入值(也是正常电压值),vn是所产生的干扰信号,因为vn,那么下面表中出现的next值实为负数。



测试对象:三类、六类产品的联合测试

测试条件:对三类、六类线及相关产品实现从1.0mhz100mhz的测试测试温度为20℃-30℃;信息点到配线架距离不超过90米。

测试结果:测试结果将显示在仪器上,一般是显示通过或不通过。

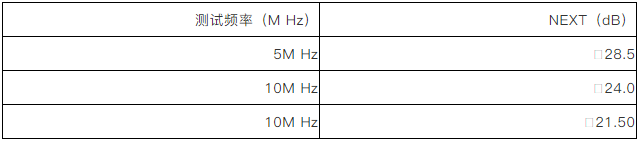

对垂直子系统中的多芯双绞线之测试。







1.6光缆系统的测试

由于光缆系统的实施过程中,涉及到光缆的铺设,光缆的弯曲半径,光纤的熔接,跳线,更由于设计方法及物理布线结构的不同,导致两网络设备间的光纤路径上光信号的传输衰减有很大不同。



此次贵公司网络布线设计中,完全遵循eia/tia 568的标准进行设计的,即使用星型的物理拓扑结构,这样,任两个网络设备连接时,其间光信号的传输衰减可绝对地限制在fddiieee802.3foirl规定的范围之内。



根据标准规定和设计方法,则应充分保证任两段已终接好的光缆中的光纤,连同跳线与连接线一起,总的衰减应在10db850nm)之内。

测试条件:熔接后的光缆连同跳线的综合测试;被测光纤规格62.5微米/125微米多模光纤;测试波长:1300 nm850 nm

测试结果:对任一段熔接好的光纤数据通路,其衰减值限制如下:

 < 4 db;    1300nm

 < 4.5db;   850nm

这样才能绝对保证任两段光纤连起来,总的衰减值小于9db(1300nm)10db(850nm)
