小区弱电工程视频监控系统设计方案



1.1. 视频安防监控系统(小区及物业综合管理平台)

1.1.1.系统概述

视频安防监控系统主要由摄像机、传输、显示三部分组成,以记录监视目标的情况。监控设备设于小区管理中心机房,主要负责监察小区各主要部位的情况。


采用全数字视频监控系统。

小区监控机房配备智能应用综合管理平台,门卫设置监控分控中心,小区物业设置物业管理服务器,全方位管控整个小区。



1.1.2.摄像机布置原则

根据设计标准指引要求,分别在以下位置设置相应类型的摄像机:

(1)住宅单元大堂设消防通道口、地下电梯厅;

(2)地下停车场(机动车出入口、主车道、非机动车及行人出入口):

(3)电梯内机;

(4)小区主要干道、公共场所;

(5)小区人行主出入口;

(6)在围墙外围合适位置,摄像机的监控距离为30-50米。



1.1.4. 摄像机安装设计

1.室外摄像机安装

室外摄像机全部采用立杆安装,立杆上做避雷针,立杆下做好接地措施。立杆的选用,尽量采用与路灯照明立杆相宜的款式,并且详细安装设计请参见安装大样图。


原则上300米以内的摄像机的视频、电源线缆集中到一个设备箱内,在设备箱内安装视频光端机及开关电源,通过光端机将视频信号转换成光信号将视频传送到监控中心。住宅小区项目地处南方,所有摄像机前端设备无需设计寒冷气候的保温措施。


设备箱内由就近楼内或路灯照明回路引入交流供电电源,电源设计要求采用双路供电。



2.室内摄像机安装

需要安装室内摄像机的部位主要是摄像机主要是大堂、地下车库,这些部位的摄像机均采用支架护罩安装方式实施,根据现场选择最近路由接入设置在地下车库的设备箱内,再通过光端机将视频信号转换成光信号传送到监控中心。



3.电梯摄像机安装

电梯摄像机安装在电梯按钮斜对角上方,需电梯供货商提供协助,预留摄像机安装孔位。

如电梯供货时就已预留安装空位,则安装在电梯供货厂商预留位置,但电梯摄像机安装后,如当地公安需要验收,则必须保证符合公安验收要求。

由电梯桥箱内引至电梯机房的视频线缆,由电梯供货商提供,智能化施工单位将视频线缆引至电梯机房对接。



1.1.5.系统配置说明

小区室外道路,相隔50-100米设置固定摄像机,采用200万像素高清晰度、低照度、日夜型彩色摄像机、焦距变化范围在3.5~8mm的固定彩色摄像机;



出入口、主干道路叉道口、小区次出入口,采用400万像素高清晰度、低照度、日夜型、焦距变化范围在3.5~8mm的固定彩色摄像机;



地下车库:在主车道兼顾上下楼梯口的附近,相隔50米设置固定摄像机,采用200万像素高清晰度、日夜型、焦距变化范围在3.5~8mm的固定彩色摄像机;



高层住宅楼电梯轿箱内:由于范围比较窄,在电梯内采用3mm广角半球彩色防爆摄像机,可视角度大于90度;



各住宅楼首层大堂出入口:摄像机对着出入口安装,由于摄像机处于逆光的安装环境,为了更加清晰监控进出人员和室外情况,因此采用超级宽动态、高清晰度、日夜型彩色摄像机、焦距变化范围在3.5~8mm的固定彩色摄像机;日夜自动转换型彩色固定摄像机;设备选型允许时优先选用半球机;



各住宅楼地下各层单元出入口:在电梯间内面向门禁出入口设置固定摄像机,采用高清晰度、日夜型彩色摄像机、焦距变化范围在3.5~8mm的固定彩色摄像机;

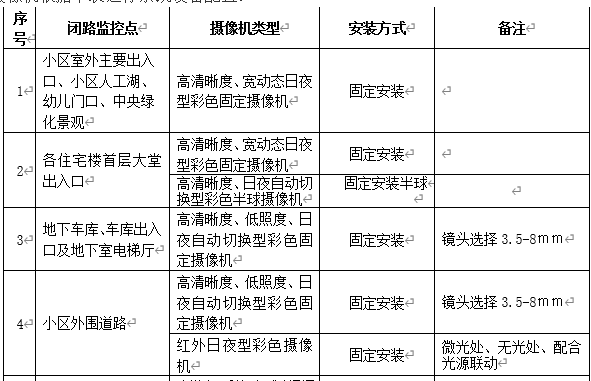

摄像机根据下表进行系统设备配置:







1.1.6. 系统组成

前端部分:前端支持多种类型的摄像机接入,本方案配置高清网络枪机、球机等,前端网络摄像机将采集的模拟信号转换成网络数字信号,按照标准的音视频编码格式及标准的通信协议,可直接接入网络并进行视频图像的传输。


传输网络部分:传输网络部分主要是对前端接入到核心交换机之间的网络进行设计,前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机,再通过接入交换机将网络信号汇聚到中心的核心交换机,监控中心端的接入交换机负责pc工作站和nvr存储等设备的接入。

监控中心部分:监控中心采用磁盘阵列存储服务器将高清视频图像进行存储,解决数据落地问题;配置视频综合平台,完成视频的解码解码、拼接;监控中心部署lcd大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台,实现统一的管理平台、统一的切换控制系统和统一的显示系统,实现对整个系统的统一配置和管理。


综合平台部分:应用管理平台部署在视频综合平台的服务器板卡上,形成一体化的配置,应用管理平台可以对高清视频和用户进行统一管控,并且配置pc工作站进行预览、回放、下载等操作。

门卫分控中心部分:门卫采用管理电脑访问监控中心平台,实时预览回放监控数据。

小区物业部分:物业采用管理电脑访问监控中心平台,实时预览回放监控数据。

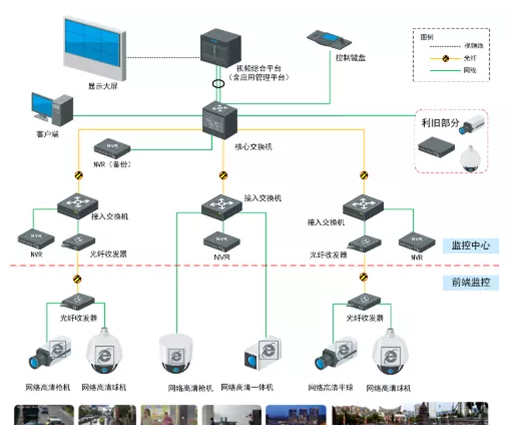

1.1.7.系统架构图
