电子围栏的施工安装规范 -pg电子游戏官网官方网站

发表时间:2021-07-03 人气:1400

底座安装要坚固、水平,前后底座之间尽量保持一条直线,尽量与铁栅栏保持垂直。底座安装固定,采用不锈钢膨胀螺栓或普通膨胀螺栓,为防锈和长期使用优先选择不锈钢螺栓。终端杆底座采用 8mm 的螺栓,中间杆底座采用 6mm 的螺栓。

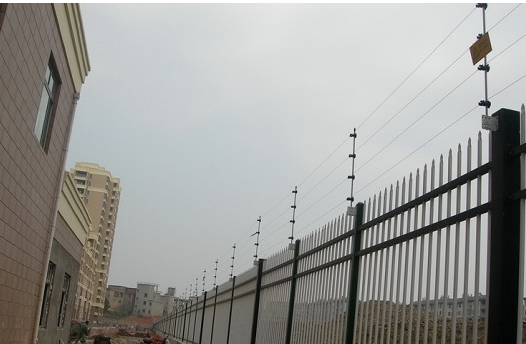

电子围栏图片



围栏电线之间需保持平行等距,应为 200mm±20mm。围栏收紧器上下之间保持为一条竖直直线。最 上 一 根 围 栏 与 围 墙 顶 端 的 距 离 不 小 于  750mm , 最 下 一 根 围 栏 与 围 墙 顶 端 的 距 离 为150mm±20mm。



 线线连接器中间的高压绝缘线需穿一根平滑的 pvc 细管,以防老化。排 pvc 管时,务必保证管管之间有接头,并且用 v-pvc 专用胶粘结牢固。



施工前应与甲方沟通,确认采用沿墙角边缘排管或地下排管。



4.1、地下排管需挖地时,应保证一定深度(在40cm 左右)。排线时,必须保证一条线走到底,中间严格避免接头情况;尤其是地下排管时,应坚决杜绝。



4.2、安装避雷器时,地桩必须打入地下 80cm 以下,每个避雷器应接两根地桩,地桩之间保持 2m以上的距离。地桩参考规格:长 1.0m,直径 1-2cm。墙墩之间(10m)应挂一块警示牌,以充分提醒警示。



4.3、用线规格:485 总线选用规格:rvv 二芯,2*1.0mm,防水。电源线选用规格:  rvv 二芯,2*1.5mm,防水。



若采用多防区系统,脉冲控制主机可以直接放于室外或者置于防水箱内均可。



施工中应注意的其他问题:

6.1、如果墙墩较宽,应将围栏电线设计成靠近墙体中心偏外,即底座偏外安装,保证无盲区情况下,防止从墙顶跨过围栏翻越。中间杆绝缘子在收紧器收紧后方可用销销死。



6.2、终端杆、承力杆、中间杆要用自攻螺丝顶死。合金丝加长时,接头接在收紧器里



6.3、在电子围栏上醒目的位置,每隔 10 米(或以内),挂上专用的“电子围栏,禁止攀登”警示牌。安装高度不够,应在电子围栏的外侧或两侧安装隔离墙或隔离网。



6.4、电子围栏的脉冲能量,有时会产生火花, 电子围栏附近不能有可燃气体存在。电子围栏应与电力线路保持足够的安全距离。

声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
