视频监控系统施工方案及工艺

摄像机及其它设备的安装技术要求

监控设备的安装应该符合技术说明书的要求。



监控设备的安装必须牢固,应该安装在不易振动,人们难以接近的场所,以便看到更多的东西。



鉴于安防工程的特殊要求,摄像机应该加装防护罩。



在室外安装的摄像机要加防雷防拆装置。



控制箱的安装应符合技术说明书的要求。



控制箱的交流电应不经开关引入,如果需要用开关,则应该安装在控制箱里面,交流电源线应该单独穿管走线,严禁与其他导线穿在同一个管内。



控制箱的引线,从控制箱至塔顶一段要求用铁管保护,铁管与控制箱需要用双螺帽连接。



电源箱的安装要高于地面2米以上,要牢固、美观、保证安全。



监视器要求图像清晰,切换图像稳定。

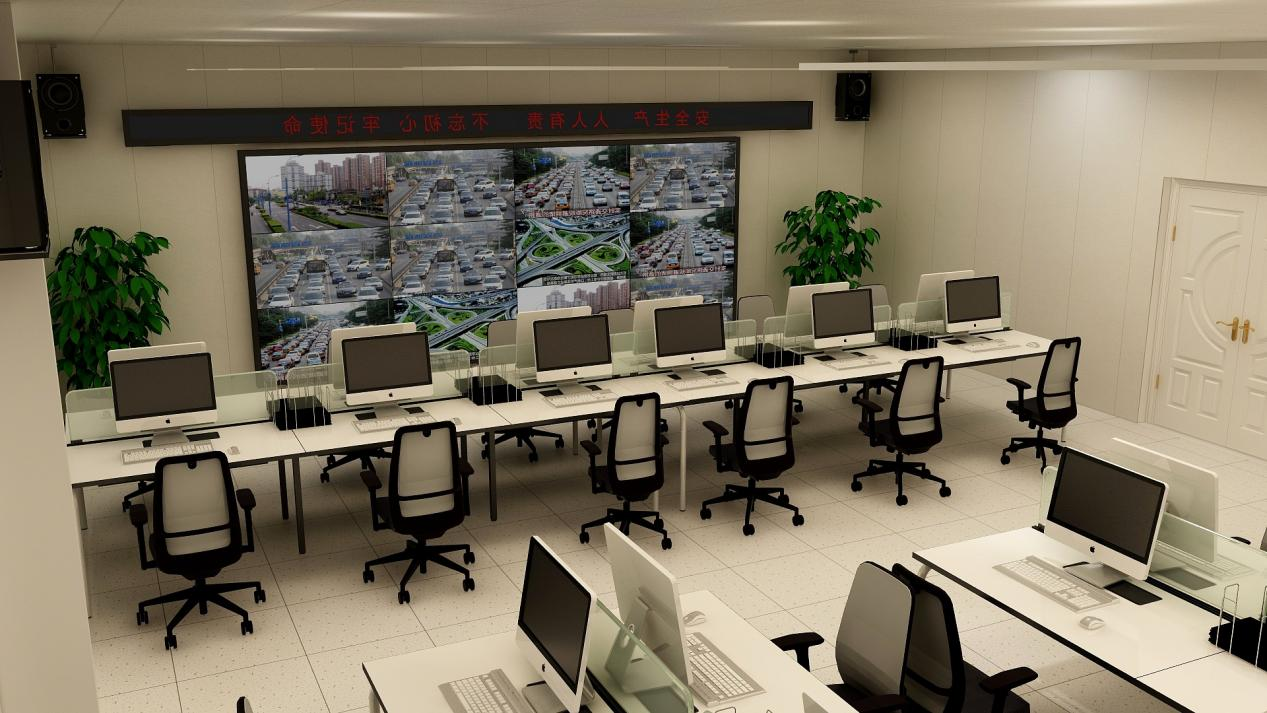

监控系统图片



设备安装施工工艺标准

产品的型号规格、性能应该符合设计要求。设备说明书、产品的使用操作说明书等资料齐全。



摄像机电源线与视频线、信号线不得同管敷设,只有在电源线与控制线合用多芯时,多芯线与电缆可一起敷设;



实际测算所用电缆长度,进行备料和敷设,避免不必要的接续;当必须进行接续时应采用专用接插件。



尽量用电缆从机架、控制台底部引入设备,现在应该将电缆顺着所盘方向理直,然后按照电缆的排列依次放入槽内;拐弯处应该符合电缆曲率半径要求,根据电缆的数量应每隔100~200mm空绑一次。



在摄像机标准照度下,监控图象质量和系统技术指标应该满足下列要求;图象质量可按5级损伤制评定,图象质量不应低于4级。



摄像机的安装应该牢靠、稳固。从摄像机引出的电缆宜留有1m的余量,不得影响摄像机的转动。



摄像机应该安装在监视目标附近不容易受外界损伤的地方,安装位置不应影响现场设备运行和人员的正常生活。



监视器的安装位置需要让荧幕不受到外来光的直射,当不可避免时,应该加遮光罩遮挡。



对摄像机进行初步安装,经过通电试看、细调、检查等各项功能,观察监控区域的覆盖范围和图像质量,符合要求后方可固定。



机架安装应该竖直平稳。机架内的设备安装完毕后,应该在机架定位完毕后并加固进行,安装在机架内的设备应该牢固、端正。



系统图象清晰,系统功能符合设计要求,运行检修方便。
