小区产业园工地停车场车牌自动识别技术方案[中] -pg电子游戏官网官方网站

发表时间:2021-08-17 人气:1310

小区产业园工地停车场车牌自动识别技术方案[]



2章 系统结构及安装

2.1系统结构

工控机(前端管理主机)在停车场出入口(控制中心)设立,可接收由数字高清车牌自动识别一体机发出的车牌识别结果和图像信息。

外屏显示分为两个部分,左半部可以接收由数字高清车牌自动识别一体机识别结果,直接显示车牌号码,右半部接收前端机处理后的结果,直接显示车辆"放行""禁行"

把这个车牌更详细的信息显示在岗亭内的显示屏上。前台管理主机通过网络向服务器管理系统发送相关信息。通过中央管理系统对有关内容和数据进行归档,并存数据库(使用sqlserver2000数据库),在建立查询系统和供出口时进行比较。在中央控制室,设置服务器和管理员使用的个人电脑,可用于管理和查询。

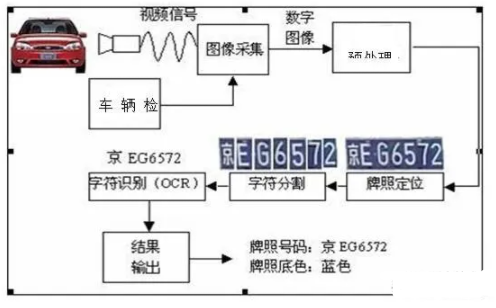

系统结构图如下:

2.2系统工作流程





系统工作流程

2.2.1车辆驶入停车场

在有车辆驶近停车场入口时,系统会自动检测车辆的接近情况,自动对车辆照片进行抓拍,并能识别车牌号码,记录下进入的时间、车牌号码、车辆照片。然后通过查询数据库中的注册车辆记录来确定车辆的类型(固定用户车辆或临时用户车辆)。根据车辆类型,可以采取不同的控制策略,主要可以分为以下两种情况:



固定用户(场内注册)车辆-屏幕显示车辆图像、车牌号码、入住日期、时间和费用支付情况,系统开启。



临时用户(外来)车辆-可以在门岗确认后释放或更换临时卡释放等。,屏幕显示外来车辆。

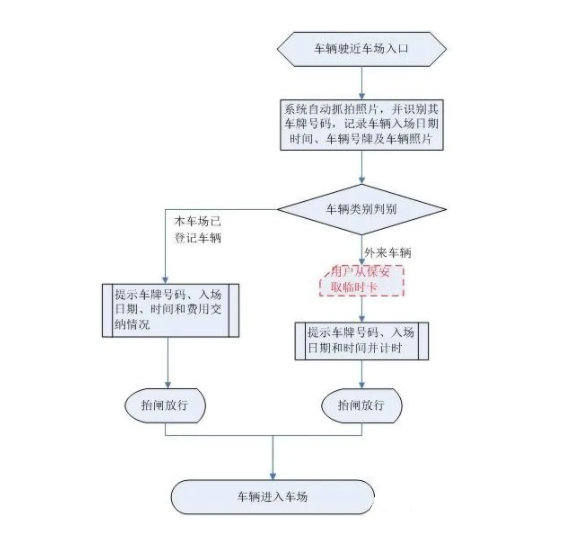

具体流程图如下所示:



车辆入小区流程示意图



2.2.2车辆驶出停车场

车辆靠近停车场出口时,系统自动检测车辆靠近,自动拍摄车辆照片,自动识别该车辆的车牌号码,记录出场时间、车牌号码、车辆照片,然后通过查询数据库中的登记车辆记录来确定车辆的类型。根据车辆类型,可以采取不同的控制策略,主要可以分为以下两种情况:



再通过查询数据库中登记的车辆记录,确定车辆类型。依据不同的车辆类型可以采取不同的控制策略,主要分为以下两种情况:



已安装的车辆(现场登记)-显示车辆图像、牌照号码、入区日期和时间、出区日期和时间、车主交费情况等信息,根据用户设定值或物管要求,采取自动放行或提示刷卡、双重验证放行。



临时用户(外来)车辆-根据车辆性质(出租车、卡车、公务车和社会车辆)确定不同的收费标准(主要是免费、按时收费、按次收费等)根据汽车的停车时间确定汽车的收费金额。然后可以通过门岗确认后释放临时卡,也可以收回临时卡。屏幕显示外国车辆和记录的车牌号、车辆照片、卡号、入口时间、出口时间、收费金额等。

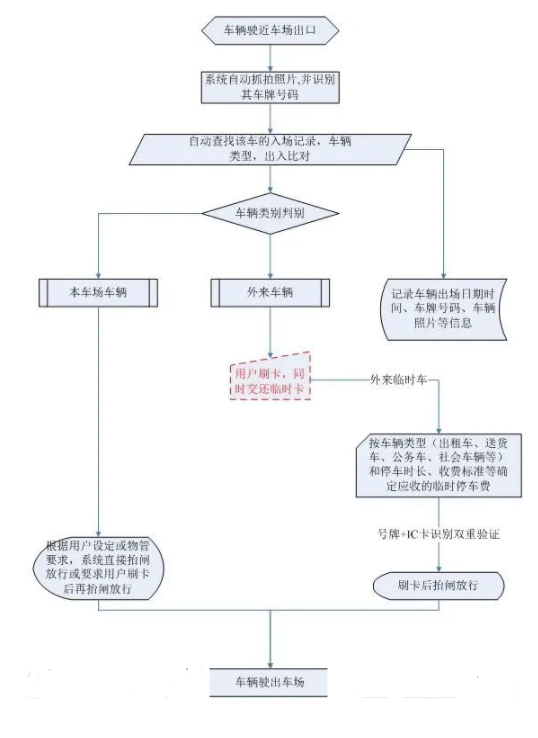

具体流程图如下所示:



车辆出小区流程示意图

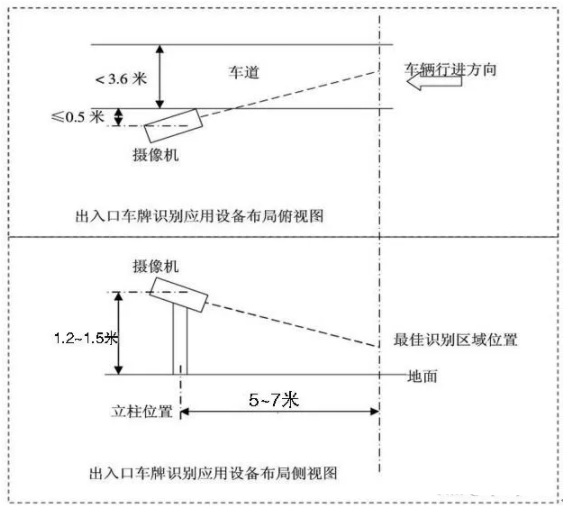

2.3停车场系统安装示意图

每一出入口都架设高度为1.5~1.9米的钢管,在钢管顶上位置各安装一套高清车牌自动识别一体机,数字式高清晰车牌自动识别一体机指向车道前方约5.5~7.5米处对准车牌。

安装示意图
