放射器材的机房建设方案 -pg电子游戏官网官方网站

发表时间:2021-08-20 人气:2962

本文主要就平面空间要求,地面承重及降板、辐射防护和电磁屏蔽、空调设备、信息化需求和室内装修这六个方面对放射科机房建设进行一个全面的闸述,希望可以作为医院相关建设项目日后的参考资料。



在医院中大型医疗设备最多、最新且最集中的科室就属医学影像科,通常设置在医学楼最底层,单独成为一个区域。为了方便与就诊的相关检查和与诊室之间的联系,尤其是急诊部与住院部的病人,情况相对紧急且行动不便,宜临近布置。在医院空间面积允许的话,病人通道与医护通道分开设置是比较好的。平面布局可分为中廊式、双过道、三通道三种布局方式。



在放射机房建设中,涉及医疗设备建筑平面布局,荷载,防护,水电暖,装饰等专业协调和配合,现通过南京鼓楼某医院南扩工程的大型放射设备机房建设实例,对大型放射设备机房建设中的重点及难点进行剖析,相关细节需要特别关注。



1、平面尺寸及空间要求

dr扫描间:一般dr扫描间的面积要求达到35(6.5m*5.6m)以上,最小面积不小于30(6.0m*4.8m).

ct扫描间:一般ct扫描间的面积要求达到40平㎡(7. 8mx5. 2m)以上,最小面积不小于30(6.0m*4.8m).

mr扫描间:一般mr扫描间的面积要求达到45(7.8m*6.0m).

ect扫描间:一般ect扫描间的面积要求达到35(6.5m*5.3m).



机房装饰完成高度一般不低于2800mm,带有天轨立柱的dsa机房高度应适当高一些,宜达到2900mm高。为便于ctmr等大型设备的安装运输,机房大门装修前的高度不低于2200mm,装修好的高度在2000mm以上,宽度宜1800-2000mm,最小不小于在1500mm.



以上相关空间尺寸是就当地卫生执法监督部门的相关规定的最小要求来设置的。除此之外,辅助诊断的相关设备或者急救设备的空间,以及周边的必要辅助用房也应当给予充分的考虑,



2、地面承重及降板

该院放射机房设备重量为如下。

dr机房设备重量一般在1-2吨之间。安装底座用钢板约1平米。

dsa机房设备重量一般在1.5-2.5吨之间。固定在2.4㎡的底座钢板上。

ct机房设备重量一般在2.5-3.0吨之间。

mr机房设备重量一般在10.0吨以上。

ect机房设备重量一般在3.0-4.0吨之间。



由于后三者ctmrect设备的机架重量以吨计量,甚至数吨以上,所以为了保证机械设备能够安全运作,对于扫描室地面的荷载承受力提出了更高的要求。



当增加新的项目机器,在楼层结构的放置安排应该要预先计算楼板的承重;而对于改建的项目,考虑原有放置的楼板之外还需要作适当的加固处理。



用于放置设备电源线、地线和信号线的电缆沟截面积为不小于200mm*200mm,对于新建项目,结构降板是个很好的选择,在保证防护空间或其它诸如个别管沟高度要求的同时,也能便于各机房和阅片诊断室之间放置网络光缆等。



3、辐射防护和电磁屏蔽

1机房辐射防护

机房建设中dr,dsa,ctect机均为射线装置,所以必须遵循国家《医用x射线诊断放射卫生防护标准》。在相关设备的建设上,依照相关法律规定做出适当的调整,保障运作的安全,比如dr,dsa设备厂家均要求大于2mmpb,施工时按3mmpb施工ct设备厂家要求大于3mmpb,那么施工时按5mmpb施工ect设备厂家要求大于5mmpb,施工时7mmpb施工。



2电磁屏蔽:

mr机房设备的要求相对较高,除了室内六面3mmpb射线防护外,还需用铜板进行屏蔽,射频屏蔽范围25-200mhz,使设备与墙壁和地面绝缘。



4、空调设备

影像科的设备对温度和湿度也有较高的要求,比ctmrdrcr等设备。因此机房和控制室应建立独立的空调系统,具有恒温与恒湿一体功能,温度一般控制在22℃左右,湿度在30%~70%之间,在此不建议用水系统空调。



考虑到空调设备的外机或者附属设备自身发热情况对温度与湿度的影响,其位置的安排需要充分考虑清楚。



5、信息化需求

1设备的控制与就诊之间的需要建立管沟相通,管沟的要求详见建筑要求。



2数据与语音点位设置在控制室内在观察窗的下部及左右侧距地30公分的高度。为了囊括各医院采用不同的系统带来的不同数据管理及数据传输要求,比如his系统pacs系统以及将来影像传输的技术的进步,控制室内安置6-8个数据点、2个语音点及预留四芯室内光纤点位。



3为了方便病人及时关注就诊等候信息,分诊导医系统应在护士吧台区域或等候区醒目位置设置报到机及屏显设备。而针对已使用手腕带的医院,在进入医疗间的门两侧安装数据点插座,进行二次确认。



4大型医疗设备的设备摆放间,宜在有数据接口的设备附近安装1-2个数据点,方便设备厂商进行远程维护。



6、室内装修

1设备间装饰:

为了使患者在就诊过程中能有更加舒适的体验,使医护人员在操作过程中能有更加合理的空间,可以适当地对设备房间装修面材,及设备表面进行美化处理。



2色彩和图案:

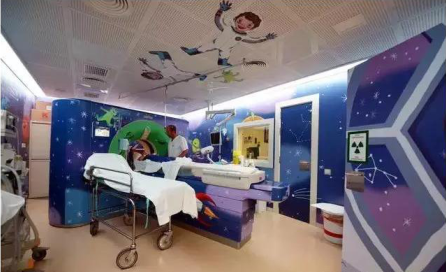

暖色系相对于纯白的墙壁更能给患者营造自然温馨的室内环境,缓解心理恐惧和压力。在特殊检查室中做木纹或者各种彩色图案的效果,可以保证病人们更加安心配合检查的同时,医生也能更好的检查。比如西班牙的巴塞罗那市的某医院与美国惠普公司携手打造的的“太空飞船”主题的磁共振室,星辰等图案遍布在室内的墙壁和核磁共振仪上,让患者在接受扫描时仿佛置身于太空船中。







3天花:

若设备的需要,天花板应设计适合、稳固的刚性支撑结构,最低限度的天花板高度建议为2.9m天花板的材料选择可选用600*600明架龙骨装饰板,便于维护或石膏板面便于安装、维修、改造。绘画、led、投影等都是不错的选择,在棚面显示蓝田白云或其他装饰画等,以减轻高科技设备给患者带来的冰冷感。顶面灯光宜采用泛光软膜照明或平板柔光灯,防止产生炫光而影响患者检查。



4墙面:

墙面设计基于安全原则,最基础的要求是不应有凸起或锋利的边缘,踢脚阴角处最好圆弧处理,宜采用地面橡胶或pvc弹性地材上翻100mm高作为踢脚。为了保证环境的整洁和减少保洁工作量,单位区域的墙面可以采用耐水洗材料。



在楼层高度允许的条件下,可在顶棚阴角下装挂镜线,挂镜线以上墙面应同天花一样用同色系装饰或乳胶漆涂饰,以增加空间层次感。但是需要注意的是不影响医护人员正常操作的情况下,墙壁不显示灯光的反射。



5地面:

地面采用抗静电的地材,即无毒无味、抗静电、抗菌、耐磨。地板表层应不透水、易清洗,带有弧形的密封边缘,有足够的排水系统。



6其他:

为了大型医疗设备的安全运行和正常使用,在其检查室或治疗机房的正上方原则上不能设置卫生间、污洗间或开水间等有水房间,在操作室(或控制室)内不宜设置洗手盆等有水设施。
