浅谈中波发射台机房搬迁方案

本文搜索关键词:机房搬迁方案,机房搬迁公司,南京机房搬迁

随着发射设备的增加,077台原有机房面积小、容量不足,给设备的长期运行带来很大的安全隐患,已严重影响到安全播出,发射机房的改造搬迁势在必行。经内蒙古广播电视局同意,077台根据实际情况新建机房一处。



一、机房现状

原机房内有10kw中波发射机主备6部,1kw调频发射机主备3部,1kw模拟电视发射机主备4部,50kva稳压源4台,发射机全部采用硬馈接入绝缘地板下再与软馈线连接的方式接入,供电线路电缆全部从绝缘地板下接入。



二、新建机房情况

新建机房距离原机房大约10米,建筑面积为200m2,地下设计建造高1.2m、宽为1.2m的地沟,发射机接入线路全部走地沟,不走明线。



三、搬迁思路

在不停机正常播出,并确保人身和设备安全的前提下,安全把15部发射机搬迁到新机房,原机房改为配电室,4部稳压源从新摆放位置,更换3部新的低压配电柜,所有馈线重新做头、重新接入,所有供电线路和信号传输线路全部重新铺设接入。



四、搬迁方案

1组织领导

为保证搬迁工作顺利开展,077台成立发射机房搬迁领导小组,负责方案起草、组织分工、全面协调实施等各项工作,确保搬迁工作万无一失。



2实施步骤

1)前期准备工作

①制定新机房设备布局图

充分考虑新机房的容量和布局确定发射机等设备的摆放位置,做好标记并绘制成布局图;规划好馈线、供电电缆、信号线等线路的地沟接入口位置,做好标记;测量每部发射机所用馈线、供电电缆、信号传输线等线路的准确长度,并做好记录;做好控制桌端与发射机连接线路端口的统计和确认工作。如图1所示。

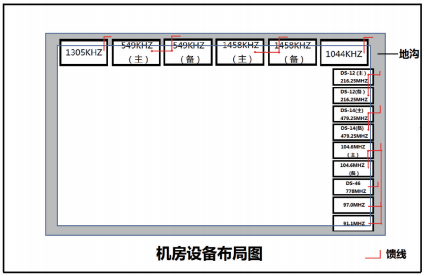

1机房设备布局图



②制定搬迁流程

根据实际统计和测量情况,并充分考虑可能出现的各种问题,制定详细搬迁工作流程和应急预案,做到充分准备、分工明确、责任到人,确保在不停机的情况下,搬迁顺利完成。

③新机房接地系统焊接工作

根据设备摆放位置和地沟走向做好电源接地、机壳接地、高频接地的布线连接工作。

④线路铺设

根据测量的长度,铺设从控制桌到新机房发射机的信号传输线和取样采集线、配电柜到发射机电源线等线路,并做好标记工作。

⑤电源系统安装工作

将新的低压配电柜临时安装在新机房指定位置(原机房容量不足),做好地线,按着设备布局图做好配电柜→稳压电源→各部发射机设备的电源线,并做好接头,测量线路,无误后,作好标识,将各路开关断开准备待

用。接线完毕后由专人负责从旧机房低压配电柜将三相交流电接入新的配电柜,确认电压正常无误后,给需要的空开加电实验、测量,确保接地线准确、无误,施工中严格执行用电安全制度,且走线规范美观。

⑥设备搬迁

搬迁步骤:根据搬迁流程,首先利用周二检修时间将250kva稳压电源搬迁到新机房指定位置,按设备布局图连接好进出线,测试正常后,待用。将549khz发射机备机搬迁到新机房指定位置,必须由专人检查发射机内部备件有无松动、脱焊、开裂、断线等现象,确定无误后,接假负载,接入稳压电源,测试发射机电源电压,电源相序,无误后逐渐加功率至10kw,工作状态正常稳定后,利用晚上停机时间组织技术骨干人员将馈线从该发射机主机搬迁至新机房;测量馈线长度,重新做馈头,测试阻值正常无误,连接→硬馈→倒换开关→发射机,测量接线正常无误后加电,开机逐渐加功率,观察发射机工作状态,工作状态正常后加信号源,观察发射机运行状态,监听(监看)播出质量,待确定运行正常后,及时把549khz发射机主机搬迁至新机房并接入。以此类推利用晚上停机时间把剩余11部发射机搬迁至新机房,13部发射机(总功率为35kw)全部搬迁至新机房共用2500kva稳压源。如图2所示。

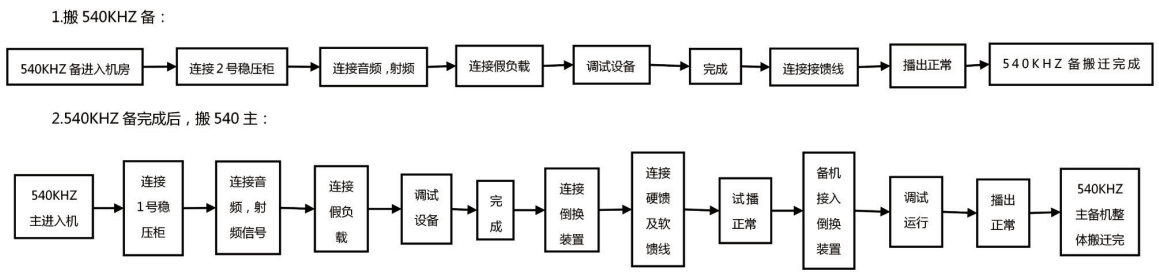

2搬迁流程图



在最短时间内清理原机房,利用周二检修和晚上停机时间把新低压配电柜和250kva稳压源搬迁回原机房,并同未搬迁的2部稳压源从新布局摆放,接入电源线,测试是否正常,投入使用。



五、注意事项及具体措施

此次搬迁设备数量多,需要时间较长,为保证搬迁工作顺利有序、安全进行应注意以下几点:

1)一定要把前期准备工作做扎实,确保万无一失;

2)施工前由专人负责断电,验电无误后再拆线搬迁;

3)确保人身安全,设备安全;

4)在搬迁小组的统一领导下,根据流程图进行细致分工,各环节具体安排到人,责任到人。保障设备搬迁过程中应尽量作到轻放,避免碰撞损害设备造成人为停播事故;

5)准备好必要的测试仪器和工具(网络分析仪、中波测试仪、示波器、万用表、灭火器、说明书、常用工具等);

6)搬迁发射机时,尽量将能拔出或比较重,容易拆装而且能的部件拔出或卸掉(如中波发射机的变压器、风机、功放板等),单独搬运(一定确保拆掉备件运输安全,准确归位),以减轻整体重量,确保搬运顺畅。



六、严格执行应急预案

1)严格执行重大事故事件报告制度。搬迁中发生危及人身安全或者设施安全的突发事件时,应当在保证人身安全、设施安全的情况下,采取措施尽快恢复播出;同时电话告知主管领导和部门。

2)出现重大停播时应按中央、省、地方节目的顺序恢复播出。

3)连接馈线→硬馈→倒换开关时,如果时间不够可将馈线直接临时接入发射机,保证播出。

4)投入必要的资金用于应急资源储备,应急资源储备情况报中心台备案。



七、档案整理

搬迁结束后建立搬迁技术挡案。做搬迁工作总结。
