酒店楼宇自控系统(ba)pg电子直营站的解决方案 -pg电子游戏官网官方网站

发表时间:2021-09-15 人气:1534

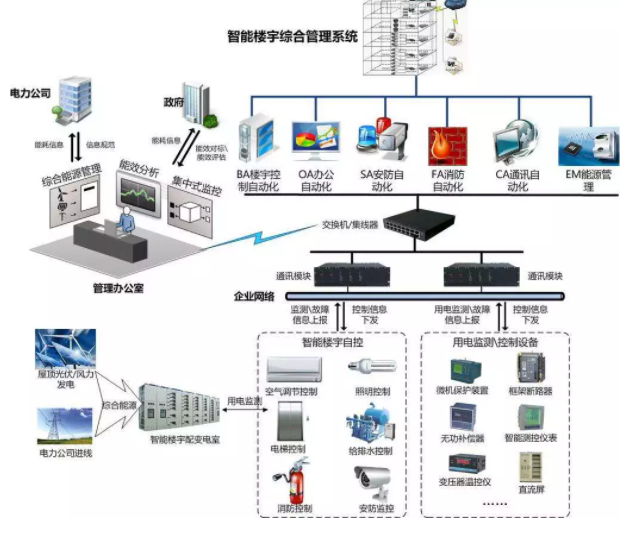

1.1智能楼宇自控系统简介

主要包括:楼宇资源共享系统、智能照明系统、智能中控系统、电动窗帘系统、安全门禁系统、报警系统、电动窗帘系统、门禁系统、报警系统。



对建筑内的各种机电设备实行集中管理和监控。建筑控制系统主要包括空调新风机组、送排风机、集水坑、排水泵、电梯、配电、照明等。



通过全套楼宇自控系统及其内置最优化控制程序和预先设定的时间程序,对所有机电设备进行集中管理和监控。



以控制器的控制功能取代日常运行维护工作,在满足控制要求的前提下,可完全实现节能,大大减少日常的工作量,减少因维修人员工作失误而导致设备失控或损坏。







通常对于一幢现代化的建筑,如果选用一套先进的楼宇自控系统,并由专业的技术人员编制的优化软件进行控制,业主可获得:



1、通过现场控制器对所有机电设备进行全面的自动化控制,以达到一些手工无法实现的控制功能。



2、中控室内的中央工作站可直接对各机电设备进行监控和报警,通过监控、报警状态了解各机电设备是否正常运行,并可实现记录、报表打印等管理功能。



3、减少日常运行维护的工作量,进而减少日常运行维护人员。



4、对所有机电设备进行最优控制和预设时间控制,实现全面节能,最优节能效果可达45%



1.2 智能楼宇管理系统重要的作用

当前,高层建筑的能耗非常大,尤其是制冷机组、循环泵、冷却塔和空调机组。如何高效运行这些设备是建筑自动控制系统必须考虑的问题。



因此,采用最佳控制模式满足建筑的功能要求将为信息中心的物业管理带来巨大的经济效益。



建筑物自动控制系统将监控大楼内所有设备(包括空调、配电、给排水、电梯、照明等),并通过计算对上述设备进行最佳控制。与手动控制相比,该系统具有明显的优点:



1.2、有效节省电能

在现代商厦的空调照明系统中,其耗能巨大,约占大厦总能耗的70%。智能大厦应通过其“智能化”,尽可能利用自然光和大气冷量(或热量)来调节环境,使能耗降到最低。



根据事先在日程表上确定的程序,区分工作和非工作时间,对室内环境实施不同标准的自动控制,工作结束后自动降低室内照度和温湿度控制标准,成为智能大楼的基本功能。



采用空调、控制等行业的最新技术,实现节能最大化,是智能建筑的主要特点之一,其经济性也是这种建筑得以迅速推广的重要原因。



bms系统采用计算机程序管理整个楼层的设备,根据设备的使用情况和用户的实际需求,对设备进行调整,使设备运行处于最佳状态,大量减少不必要的浪费,避免设备在失控状态下运行。



为了节省电能,本系统的综合能耗可达15%~25%,其中变频多联供空调约占25%~40%,智能照明约30%~40%,其它约10%-20%



1.21、大量节省人力

在不使用bms系统的建筑物中,设备的简单操作、维护、维护需要大量人工完成的bms系统,大量的工作由计算机根据程序自动完成,不仅节省了人力,并回避了一系列复杂的人事关系问题。使用 bms系统,可以节约40%~60%的人力,大大节省了人力成本。



1.22、延长设备寿命

由计算机统一管理的设备,始终保持最佳运行状态,及时报告设备故障并进行处理;根据设备运行状况,打印出维修报告,避免提前或延后维修,相应延长设备使用寿命,也等于节约了资金。



1.23、有效加强人员管理

在不使用bms系统的建筑中,操作人员很难掌握是否及时处理设备故障和维护;但是bms系统由电脑统一管理设备,电脑不会隐瞒欺骗任何人。相关领导可以及时掌握第一手信息,避免任何人员管理问题。



1.24、保障设备与人生安全

通过 bms系统监控设备的运行,使值班人员能够及时地发现设备的故障、问题和意外;在隐患中消除故障,排除意外之忧,保障设备与生命安全。



1.25、充分满足用户需求

该系统可以根据用户需要,适时调整设备,充分保障用户使用环境。若完全靠人工调节,一方面检测手段落后,另一方面调节结果滞后,不可能完全满足用户的需求。



bms系统采用了计算机管理设备,监控手段丰富灵活,反应速度快,充分满足了用户的需要。



第三,空调与冷热源是建筑物能耗最大的一种能源,中央空调系统占整栋建筑的50%以上,而大楼安装自动控制系统后,可节约能耗25%,节约人力约50%



冷热源采用建筑自动控制系统后,与传统控制系统相比,控制精度可以大大提高。从统计数据来看,一般来说,它可以节20%~30%的冷量,夏季温度可以节约10%的冷量。



这对降低运行成本和节约能源都具有重要意义。并发生故障,能及时知道何时何地发生什么故障,使事故消除在萌芽状态。



随着高科技信息技术和计算机网络技术的快速发展,对建筑结构、系统、服务和管理优化组合的要求越来越高,要求建筑提供合理、高效、节能、舒适的工作环境。



节约能源是一项基本国策,是对建筑电气设计进行综合技术经济分析的重要组成部分。建筑自动控制系统就是顺应这种趋势而产生的。





1.3 系统设计目标

1.3.1 实现目标

机电设备运行状态监控:

监控整个建筑物内的空调、照明、给排水、送排风、冷热源、变配电、电梯等系统设备的各项重要运行参数以及故障报警的数据,



① 空调系统监控内容

风机运行状态显示

送风温、湿度测量

滤网压关状态

启停控制

风机故障状态

手动/自动状态显示

水阀调节



② 给排水系统监控内容

水泵运行状态显示,故障报警,启停控制

水箱、集水井水位显示及报警



③ 变配电系统监测内容:

高压柜监控内容:

高压进线主回路运行状态、故障报警等;

进线电压、电流、频率、功率因素等参数低压配电柜监控内容:

低压进线主回路运行状态、故障报警等

低压柜各主要供电的参数



变压器监控内容:

变压器运行工作状态、故障报警

变压器强制风冷机组各风机运行状态



④ 电梯系统监测内容

监视内容:电梯运行、故障状态、上、下行状态。

考虑到国内相关行业操作规程及安全责任等因素,不考虑针对电梯的控制内容。



⑤ 照明系统监控内容

监测照明系统的运行状态、报警状态,包括控制照明主机等;

通过图形化的界面,可以查询到照明系统的启动信息、故障信息等;



⑥ 送排风系统监控内容

送排风机的运行状态显示,故障报警,启停控制。

手自动状态显示。

开关状态显示。



⑦ 冷热源系统监控内容

冷、热水机组监控内容:

监控冷冻机组启/停控制、运行状态及故障报警。

监测冷冻水/热水供、回水温度。

监测冷却水/热水供、回水温度。

监测冷冻水供回水压力。

监测冷冻水水流状态。

监测冷却水水流状



1.3.2设计原则

bms是一个复杂的软件系统,它不仅可对各弱电子系统进行分散式控制,集中统一管理和监控,而集成后的系统应是一个开放系统,使不同的子系统和产品间接口和协议达到“互操作性”,同时还能适应发展变化的需要,从软件工程的角度来说,bms的设计必须实现以下目标:



1.3.2.1开放性

集成后的系统应是一个开放系统,系统集成的过程主要是解决不同系统和产品间接口和协议的“标准化”,以使它们之间达到“互操作性”。它应当提供标准数据接口、网络接口、系统和应用软件接口。

系统开放性特征是:

可扩展性、灵活性好;

兼容性和应用软件可移植性强;

可维护性好、生命周期长。



1.3.2.2标准化和结构化

系统集成的总体结构必须是结构化和标准化的,既可使不同厂商的设备产品综合在一个系统中,并相互得到高度的信息共享,又可使系统能在日后得以方便的扩充,即满足通用性,又满足可替换性。



1.3.2.3模块化

系统要严格按照模块化结构方式开发,以满足通用性和可替换性。采用模块化设计,分布实施的战略。



1.3.2.4互连性

这种互连性体现在传输媒体和结构化综合布线系统;各种网络设备的配置;各种网络互连设备的配置;以及各类机电设备、话音/视频设备和各类控制设备等的配置。子网之间互连采用tcp/ip等标准化协议。



1.3.2.5可管理性

bms系统是一个网络,随着网络规模扩大,网络管理十分重要。要对这样的一个网络进行管理,要求:



同时支持网络监视和控制两方面能力,能监视控制到网络主要设备;

尽可能大的管理范围和尽可能小的系统开销;

网络管理标准化。



1.3.2.6先进性

系统要采用与技术发展潮流相吻合的产品,建立一个可扩展的平台,保护前期工程和后继先进技术的衔接,使系统具有先进性。



1.3.2.7经济性

经济成本是系统集成必须考虑的因素之一,要求系统设计者从系统目标和用户需求出发,在功能完善的基础上达到造价相对合理经济的优化设计。



1.3.2.8高效率

系统效率高低,体现在系统性能中,主要包括以下几个方面:

系统实时响应与控制能力;

通信的传输速率和带宽;

服务器响应数据库请求的能力;

网络的吞吐能力。



1.3.2.9可靠性

要采用各种措施建造一个高可用性系统。主要措施有冗余,可用性群集,共享数据群集等。简言之,bms系统设计应引入最先进的技术,采用分层和模块化结构,以增加系统的可靠性、兼容性和可扩展性,同时应考虑系统效率,减小cpu和网络负荷,加快响应速度,提高服务能力。为管理者提供高效、便利、安全的工作环境。



1.3.3 系统功能

1.3.3.1集成各种子系统

楼宇的各种子系统:楼宇自控系统、火灾报警系统、综合保安管理系统、广播系统、智能照明系统,集成成为一个“有机”的统一系统,其接口界面标准化、规范化,完成各子系统的信息交换和通讯协议转换,实现五个方面的功能集成:所有子系统信息的集成和综合管理,对所有子系统的集中监视和控制,全局事件的管理,流程自动化管理,最终实现集中监视控制与综合管理的功能。



1.3.3.2远程监控

无论是位于企业局域网 lan 的站点计算机,还是位于广域网 wan 通过拨号上网的各站点计算机,只要运行 internet explore 浏览器,输入 web 服务器网址,再输入被授权的用户名和密码,进行登录和授权认证,即可浏览各种动态页面。



在企业局域网 lan 上建立视频服务器,接收闭路电视监视系统的视频信号,并借助 lan wan 网络,为监控站点计算机发送多媒体信息。视频画面与其他实时信息完全融合。



1.3.3.3 信息发布

web服务器发布各种动态web网页和各种实时信息,浙江中控bms显示界面可以用模拟图、表格、图表等方式表现,使用图像压缩、动态效果和activex控件、com/dcom组件模块、opc标准协议,vb script脚本等互联网技术进行开发。用户通过浏览器可以监控设备运行、察看动态视频、查询大楼内部的物业资料等。



1.3.3.4odbc数据库连接

数据服务器安装windows 2000操作系统,运行sql server,存放系统配置,记录各种事件,并提供统计报表。数据的查询、报表、备份、安全、维护等功能均由数据库系统提供友好支持。



1.3.3.5集成视频监控

系统可以通过硬盘录像机的rj45网络通讯口,直接监视大楼的动态图像。实时视频窗口与系统完全融合在一起,大大方便了管理,加强了透明度。



1.3.4设计标准

为了保证系统的完整性以及符合上述要求,本系统采用了大量的信息管理标准、通信协议、软件集成模块等等,现列举如下:



1.3.4.1网络

tcp/ip——传输控制协议/internet协议,以太网上的该协议标准用于允许数据传输,遂道及路由。它提供在internet/intranet上最基本的数据信息传输标准。



以上所提及的技术及标准将会被不同部份的 bms(楼宇建管系统)合理采纳,以确保完成系统操作数据、存取、系统集成及所定义的系统功能。



1.4系统集成说明

针对******重建工程项目的实际情况,中控bms主要集成下列各子系统:楼宇自控系统、电梯系统、火灾报警系统、闭路监控系统、防盗报警系统、门禁系统、语音广播系统、环境监测、智能照明系统。



1.4.1楼宇自控系统

bms 通过rs485rs232等接口或tcp/ip协议与bas系统的开放端口互连,实现的ba系统功能,将ba系统与其他的智能化弱电系统完美的结合,以达到这个弱电系统的联动,实现真正的系统集成。bms系统对bas系统进行如下的监控。



bas监控范围包括:

(一) 换热系统及空调的监测,记录及控制、调节。

(二) 通风系统的监测,记录及控制。

(三) 电梯系统之运行状态的监测及记录。

(四) 给排水系统的监测及记录及控制。

(五) 变配电设备运行状态的监测及记录。

(六) 照明设备开关状态的监测,记录及控制。

(七) 其它系统之干接点的监测及记录。



1.4.2换热系统及空调的监控说明

1) 热交换系统

本工程采暖使用热交换系统,将对热交换系统进行实时监控,由于要贯彻节约能源的原则,我能将通过调节水流量的方式来对整个建筑能的不同区域供暖实现分区域温度控制,人员集中且流动频繁的区域,提高换热程度,使室内温度更加温暖舒适;人员流动稀少区域,将控制降低热交换程度,以减少不必要的能源浪费。



热交换系统的监控内容如下:



电锅炉:通过无源干接点或rs485总线通讯接口读取电锅炉的实时运行状态、手/自动状态、故障状态,对其进行实时监测,并作启停控制。



电锅炉供/回水总管:供/回水总管温度、压力监测。



供水总管水泵:手/自动、故障、运行状态监测,启停控制。



分区分集水器水阀调节控制。



热交换系统的监控原理图如下:



2)变频多联空调

此工程空调系统采用变频多联空调,夏季制冷,冬季辅助供热。我们的bas将通过多联空调系统控制中心主机提供的rs485/rs232/rj45/opc等通讯接口及通讯协议,读取室外机和室内机空调的相关信息。主要监测空调的运行状态、故障、报警、运行频率、温湿度.



1.4.3 通风系统

1) 新风机组

本工程将对地下二层娱乐室和地下一层的储藏间供2台吊顶式新风机组进行实时监控。控制内容如下 :



新风/送风温度、湿度监测。



新风机运行状态、手/自动状态、故障报警及开关控制。



根据室外温度来改变送风温度设定值,以求节约能源。



防冻开关,防止因冬季室外新风温度过低而冻管。



ddc控制器对送风温度、湿度进行pid控制。通过调节冷冻水电动阀的开度,使送风温度、湿度保持在设定值范围内。当新风机停止时,冷水电动阀将会关闭。



压差开关将会监察新风机过滤网的状况,当过滤网堵塞时,压差开关便会发出讯号,以催促维护人员清洗过滤网。



风机运行状态与风阀联锁,所以当风机停止时,风阀便完全关上。



2)送/排风机

本工程将对室内地下车库、首层公共卫生间、厨房三处总共6台低噪声排风机进行实时监控。控制内容如下 :

/排风机运行状态、手/自动状态,故障报警及开关控制。

/排风机平时根据地下室的co浓度、co2浓度进行间歇排风;发生火灾时,完全由消防报警系统控制。



可根据上下班时间制订时间控制程序。



1.4.4 给排水系统

bas系统根据大楼用水量的变化,及时调整系统中生活水泵的运行台数以达到供水量与需水量之间的平衡,实现泵房的最佳运行,实现高效率、低能耗的最优化控制,从而达到经济运行的目的。



根据给排水的初步设计,所有潜水泵均可有磁性浮球液位控制器控制启停,消防水泵由消防系统单独控制,因此bas系统对潜水排污泵和消防水泵只监视不控制。



本工程主要对地下二层的2个集水坑、4台排污泵以及设备用房内的2台容积式电热水器、2台生活水泵、2台生活热水循环泵进行实时监控。



监控内容如下:

容积式电热水器供/回水温度监测。

集水井高水位的监测及报警。

生活水泵及生活热水循环泵的运行状态、手/自动状态、故障报警及开关控制。

潜水泵的运行状态、手/自动状态、故障报警。



1.4.5供配电及能源管理系统

监控范围包括高低压配电柜、发电机及变压器等设备。bas采用国际常用总线接口(采用modbus协议或canopn协议)与供配电系统相联,读取每个变配电箱的相关信息。



由于现代社会一直提倡节能的理念,bms系统也会对大楼内的能源配置进行合理的优化和管理,首先体现在对电能的能源管理上。我们将在低压柜中安装一定数量的电力参数智能采集仪,采集实时电力参数,通过bms系统主服务器对电能进行合理优化管理。



本工程对配电房的高压中置柜、变压器、柴油发电机、低压总会路及主要4个高能耗低压开关回路进行实时监控。



监测内容如下:

高压进线开关柜之开关状态及故障报警

低压重要回路之开关状态、故障报警(ddc先预留点数,具体回路有待甲方决定)

变压器之油温、高温报警、故障报警

发电机之运行状态及障报警

通过电力参数智能采集仪采集低压进线的电压、电流、功率因数、频率、用电量等,实现能源管理。



操作员可按需要,对重要的供电设备的用电量,电流等参数编定各类型的报表及趋势图分析。

本工程中,由于低压配电的进线总容量为500kw,为了防止低压配电超负荷运行,以及对低压配电的能源使用情况进行实施管理监控,我们采用以下方法对低压配电进行整体的能源监测管理:通过电力参数智能采集仪采集低压进线的电压、电流、功率因数、频率、用电量等;对厨房动力、厨房送排风排烟机、热水锅炉、空调室外机这四个大容量的回路做能源管理监控,通过电力参数智能采集仪采集这四个回路每个回路的电压、电流、功率因数、频率、用电量等。



当监测到进线用电量超过总容量时,将有软件控制切断热水锅炉回路,让热水锅炉停止运行一定时间,等进线用电量恢复到安全范围内再重新接通热水锅炉回路,启动热水锅炉。



通过这个监控过程的实现,充分起到了对**胡同用电能源监测管理的目的,达到节约能源的效果。



1.4.6 集成电梯自控系统

电梯可分为直升电梯和手扶电梯,而直升电梯按其用途分,可分为客梯、货梯、客货梯、消防梯等。



电梯的控制方式可分为层间控制、简易自动、集选控制、有/无司机控制以及群控等。对于大厦电梯,通常选用群控方式。



电梯的自动化程度体现在两个方面,一是其拖动系统的组成形式;二是其操纵自动化程度。常见的电梯拖动系统有以下3种:



1) 双速拖动方式:以交流双速电动机作动力装置,通过控制系统按时间原则控制电动机的高/低速绕组连接,使电梯在运行的各阶段速度作相应的变化。但是在这种拖动方式下,电梯的运行速度是有级变化的,舒适感较差,不适于高层建筑中使用。



2) 交流调压调速拖动方式:由单速电动机驱动,用晶闸管控制送往电动机上的电源电压。受晶闸管控制,电机的速度可按要求的规律连续变化,因此乘坐舒适感好,同时拖动系统的结构简单。但由于晶闸管调压的结果,主电路三相电压波形严重畸变,不仅影响供电质量,还造成电机严重发热,故不适用于高速电梯。



3) 交流调压调频拖动方式:又称vvvf方式。利用微机控制技术和脉冲调制技术,通过改变曳引电动机电源的频率及电压使电梯的速度按需要变化。



由于采用了先进的调速技术和控制装置,使 vvvf 电梯具有高效、节能舒适感好、控制系统体积小、动态品质及抗干扰性能优越等一系列优点。是现代化高层建筑电梯拖动的理想形式。



电梯操纵自动化是指电梯对来自轿厢、厅站、井道、机房等外部控制信号进行自动分析、判断及处理的能力,是其使用性能的重要标志。



常见的操纵形式有按扭控制、信号控制、和集选控制等形式,一般高层建筑中的乘客电梯多为操纵自动化程度较高的集选控制电梯。



“集选”的含义是将各楼层厅外的上、下召唤及轿厢指令,井道信息等外部信号综合在一起进行集中处理,从而使电梯自动地选择运行方向和目的层站,并自动地完成启动、运行、减速、平层、开关门及显示、保护等一系列功能。类如集选控制的电梯由于自动化程度要求高,一般都采用计算机为核心的控制系统。



该系统电气控制柜弱电部分通常为起运动和操纵控制作用的微机计算机系统或可编程序控制器(plc),强电部分则主要包括整流、逆变半导体及接触器等执行电器。



柜内的计算机系统带有rs232rs485通讯接口,可以与分布在电梯各处的智能化装置(如各层呼梯装置和轿厢操纵盘等)进行数据通讯,组成分布式电梯控制系统,也可以与上位监控管理计算机联网,构成电梯监控网络。



电梯监控的监控功能如下:

电梯升降控制器作为bas系统的一个分站,它控制和扫描电梯升降层的信号,并将其传送到中央控制站。



对各部电梯的运行状态检测。



故障检测与报警,包括厅门、厢门故障检测与报警;轿厢上下限超限故障报警以及钢绳轮超速故障报警等。



各部电梯的开/停控制,电梯群控,当任一层用户按叫电梯时,最接近用户的同方向电梯,将率先到达用户层,以节省用户的等待时间;自动检测电梯运行的繁忙程度以及控制电梯组的开启/停止的台数,以便节省能源。



当发生火警时,由电梯升降控制器控制所有的电梯,包括直升客梯和货梯降至首层,并切断电梯的供电电源。



电梯监控系统的构成:

根据上述电梯监控系统的功能可知,必须以计算机为核心,组成一个智能化的监控系统才能完成所要求的监控任务。



同时,作为智能建筑bas的子系统,它必须与中央管理计算机(bms)以及消防控制系统进行通讯,使系统成为有机整体。



系统具有较强的显示功能,除了正常情况下显示各电梯的运行状态之外,当发生灾害或故障时,用专用画面代替正常显示图面,并且当必须管制运行或发生异常时,能把操作顺序和必要的措施显示在 图面上,因此可迅速地处理灾害和故障,提高对电梯的监控能力。



电梯的运行状态可由管理人员用鼠标直接在crt上进行干预,以便根据需要随时起、停任何一台电梯。电梯的运行及故障情况定时由打印机进行记录。



当发生火灾等异常情况时,消防监控系统及时向电梯监控系统发出报警及控制信息,电梯监控系统主控制器再向相应的电梯ddc装置发出相应的控制信号, 使它们进入预定的工作状态。



本工程中,电梯总共有2台,分为两种,1台是载客用升降电梯,另1台是汽车 用升降电梯。



对于载客用升降电梯和汽车升降电梯,我们将通过电梯主机的通讯接口协议,读取电梯的上下运行状态、楼层显示状态、故障报警状态等信息,管理人员可在监控中心直观的获取电梯状态。



1.4.7 集成火灾报警系统

根据火灾报警系统提供的通讯协议,tcp/ipopc 等,编写通讯接口,完成与消防系统的无缝集成。



其示意图如下:

如果火灾报警系统不设置消防操作站,则可以通过消防控制主机的串行接口rs232或者rs485直接将其接入到bms系统中。



火灾报警系统在现代智能建筑中起着极其重要的安全保障作用。火灾报警系统属于智能大厦系统的一个子系统,但其又在完全脱离其他系统或网络的情况下独立正常运行和操作,完成自身所具有的防灾和灭火的功能,具有绝对的优先权。火灾报警系统的结构、组成、功能都应符合我国现行的规范。



火灾报警系统(fas)按照我国现行的规范要求,应成一个独立的系统。由独 立的消防控制室、控制主机、 探测器、控制模块等组成。火灾报警系统具有自己的网络系统和布线系统,以实现在任何情况下,该系统都可以独立运行、操作和管理。



随着计算机技术和网络技术的发展,已经可以实现独立火灾报警系统与楼宇监控管理系统联网,从而达到对火灾报警系统的二次监视和信息共享;并通过提供综合保安管理系统、楼宇设备自控系统、广播系统以及有线/无线通讯系统等相应的联动功能,来提高防范火患和降低火灾损失的能力。



因此,现代化的火灾报警系统应具有联网和提供通讯接口界面的能力。



一般联网的方式是由网关提供与bms网络的连接和协议的转换,以实现火灾监控管理工作站与bms系统工作站同处同一并行处理分布式计算机网络中,通过 bms 系统的工作站crt图形控制器实时显示火灾报警的位置和状态,并提供 bms的集成联动功能。因此可以视bms系统监控管理中心是火灾报警系统(fas)的二次管理中心。



bms 系统可实现以下功能,具体的功能由火灾报警系统提供的接口协议而定:

提供各类火灾报警探测器的报警统计和制表。



提供以事件联动程序信息为主的报表, 报表内容包括:报警设备地址码, 描述,联动设备名称,描述。



提供消防值班员确认火灾报警信号的时间和修改者姓名的资料。



提供消防设备运行状况的信息。



1.4.8 集成闭路电视监视系统

闭路电视监视系统是综合保安管理系统的重要组成部分,它主要以地图方式管理所有摄像机,可以预设所有摄像机的动作序列,对每个摄像机的动作进行设置,如控制云台的转动、俯仰及变焦对焦,控制矩阵视频切换器的输出,接收 bas 及防盗报警的报警信息并进行相应联动,从窗口中观察实时动态监控图像等。



安防系统的集成有两种方案:

1bms与安防系统通过 tcp/ip 连接。从安防系统取得所有信息,包括视频,并通过安防系统控制矩阵切换,再由安防服务器通过 rs232 接口,将其控制信号传输给矩阵切换器,从而达到控制矩阵下属现场设备的目的。只需要安防系统提供软件接口即可,如上图所示。



2bms直接从矩阵切换器获取视频流,通过视频压缩卡数字化以后,送到网络上,矩阵切换也直接通过 rs232/485 进行,其他信息从安防系统取得,系统需分别编写与安防系统的接口以及与矩阵切换器的串行通讯接口。



通常采用第二种方式,响应速度快,特别对于有球机控制的场合,响应速度尤为重要。bmscctv系统集成除完成一般的录像功能外,还能完成如下联动及其他功能(bms 实际实现的功能由 cctv 系统提供的接口协议而定):



当防盗报警系统报警时,除cctv联动外,由bms根据联动关系,自动启动录像。



控制摄像机转动、俯仰及变焦对焦(ptz) 自动产生报警报警记录明细报表。



1.4.9集成防盗报警系统

bms 通过 apiodbc 等接口与防盗报警系统互连,实现的功能由防盗报警系统提供的接口协议而定。



一般有以下功能:

防区的设防和撤防;

报警事件的记录和打印。

具体报警参数需根据防盗报警主机接口协议可开放的数据为准。



1.4.10集成语音广播系统

语音广播系统在智能建筑中有着广泛的运用,多媒体会议室、室内背景音乐播放、多媒体信息广播、突发紧急情况报警等。



bms主要通过语音广播主机提供的可读取数据的rs485/232总线通讯接口及通讯协议,对语音广播系统进行实时监控,在bms监测到有火灾、非法入侵等紧急情况发生时,可联动语音广播系统切换到报警模式。



1.4.11 集成室内环境监测系统

我们将根据实际情况需要,在室内适当位置安装一定数量的温湿度传感器。在bms服务器终端可获取室内实时的环境及空气质量信息,用户可通过短信和电话语音等方式获取实时数据参数。



1.4.12 集成智能照明控制系统

智能照明控制系统,就是根据某一区域的功能、每天不同的时间、室外光亮度或该区域的用途来自控制照明。



其中最重要的一点就是可进行预设,即具有将照明亮度转变为一系列设置的功能。



采用智能照明控制系统的主要目的是节约能源,智能照明控制系统借助各种不同的"预设置"控制方式和控制元件,对不同时间不同环境的光照度进行精确设置和合理管理,实现节能。



bms一般采用activexopc等接口与其连接,具体的功能由该系统提供的接口协议而定。

一般具有以下功能:



监测系统中的设备运行状态并给出报警;

对智能照明控制系统进行参数设置;

对智能照明控制系统进行控制;

bms系统通过opc接口对智能照明系统进行监控。



针对**胡同项目,我们的智能照明控制系统主要应用于其公共区域、活动室、办公区域、卫生间等场所,具体配置有:开关控制器、调光控制器、控制面板、人体存在感应等。



智能照明模块安装于现场的对应回路的强电回路配电箱中,室内墙面开关将全部采用智能控制面板,86底盒安装。



办公区域、活动室的照明控制主要采用逻辑定时控制方式,由各个楼层的逻辑定时控制器或中央监控服务器自动控制,上班时间自动亮灯,下班后自动关灯。当某些区域需要照明时,可以通过配电箱中的面板开关打开相应的回路(非专业的智能照明系统很难做到)。



公共走道、洗手间等区域的控制由逻辑定时模块或中央控制服务器进行集中控制,按照工作日、休息日和节假日等区分不同的时间对照明灯具进行控制,使管理简便化,防止遗忘关灯现象。



同时,也采用感应控制,即利用人体存在感应器和亮度传感器控制灯光的明暗,尽可能利用自然光和人体感应实现节能控制。实现照度优先、人来灯亮、人走灯灭的智能化管理。



在中央监控上,系统通过tcp/ip与监控服务器相连,通过服务器对系统进行编程,设定系统单元器件操作的各项功能。系统可以脱离计算机独立运行,和计算机连接时对系统进行实时现场监控,在计算机界面上可以实时的反应出受控灯具的开启状态,也可对受控灯具进行开启和关闭动作,实时检测系统性能并作出反应,大大地减少了人力资源的浪费。



本智能照明系统的优势在于:

1、线路简单,安装方便,易于维护,节省线材消耗量,降低开发商的投资成本和维修管理费用,缩短安装工期,提高投资回报率。



2、可实现单点、双点、多点、区域、群组控制、场景设置、定时开关、亮度手动自动调节、实时监控、故障自检、遥控等多种照明控制任务,节约电能。



3、控制回路与负载分离,控制回路的工作电压为安全电压dc24v,即使开关面板意外漏电,也能确保人身安全。



4、当建筑物停电后,由于系统中每个输入输出元件里都预存系统状态和控制指令,因此在恢复供电时,系统会根据预先设定的状态重新恢复正常工作,提高能源管理水平。
