南京网络公司屏蔽机房弱电工程设计方案 -pg电子游戏官网官方网站

发表时间:2021-09-16 人气:1121

如果不做屏蔽,电子设备就会受到直击雷或间接雷击等强电磁干扰源的影响,使设备不能工作或工作异常,严重时发生损坏,这是比较常见的电磁干扰表现。



如果不做屏蔽,电子设备就会受到直击雷或间接雷击等强电磁干扰源的影响,使设备不能工作或工作异常,严重时发生损坏,这是比较常见的电磁干扰表现。



屏蔽效能分类

按屏蔽效能分类的话可以分为以下三种屏蔽:



1:静电屏蔽

防止静电耦合干扰的静电屏蔽是指对静电场的屏蔽,即用低电阻率导体材料制成容器,将电线限制在容器内部,也可使外部电线无法进入容器内部。



当采用静电屏蔽时,屏蔽导体必须接地,屏蔽体和地线均是具有良好导电性能的金属材料。



2:电磁屏蔽

它可防止高水平电磁波的干扰,在距离较远的地方抑制噪声源与敏感设备之间发生耦合所产生的干扰。电磁波屏蔽必须对电场和磁场进行屏蔽,通常使用低电阻率的导体材料。



太空电磁波在射入金属表面时,会产生反射损耗和吸收损耗,电磁能量大大衰减,从而实现屏蔽效果。当采用电磁屏蔽时,屏蔽体本身可以不接地,但为避免发生静电耦合,因此电磁屏蔽导体一般也做接地处理。



3:磁屏蔽

磁屏蔽是为了防止低频磁场感应,屏蔽困难,通常使用高磁导率和低电阻金属材料形成一定厚度的外壳,以便将磁线限制在小磁阻屏蔽,防止磁场扩散,这是磁屏蔽的基本原理。



与电磁屏蔽类似,在磁屏蔽时,屏蔽体是否接地不影响屏蔽效率。为了防止静电感应,屏蔽体通常与外壳连接(安全接地)。



屏蔽机房常见组成

1:屏蔽壳体

组成屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。六面板体、支撑龙骨及壳体与地面之间的绝缘处理。其中顶、墙板采用厚度为 2.0mm的冷轧钢板 ,底板采用厚度为 3.0mm的冷轧钢板,支撑龙骨采用型钢。



工艺特点:

a、单元模块均经过折弯成形,以保证焊接变形尽量控制在焊接边上;

b、采用人字形搭接技术,焊接工艺采用co2气体保护焊,从而确保焊缝、壳体变形小,保证室内钢板表面的平整性

c、由各种型钢、钢质龙骨焊接成门框架,形成自支撑结构形式;

d、屏蔽壳体内外必须进行严格的防锈处理,长期使用保证不生锈;

e、屏蔽壳体及框架稳定可靠,长期使用保证性能,整体机械性能达到以下要求:钢板不平度≤4mm/2m2,钢板垂直度≤10mm,壳体抗震指标≥8级;



2:屏蔽门

1)手动屏蔽门

结构特点:

a锁紧为双点锁紧结构,配有铰链页、手柄实现门的旋转运动。

b、采用单刀插入式电磁密封技术,复合刀口,刀口采用导磁性好的优质冷轧钢板,镀铜后具有良好的导电性和导磁性,保证了屏蔽门具有优异的磁场和电场屏蔽性能。

c、刀口与簧片的接触部分为同一材料,电位差相近,接触面无电腐蚀,可长期保证屏蔽性能,提高可靠性。

d、弹簧片为可拆卸的铍青铜弹簧片,三排结构,经真空热处理后具有良好的弹性和耐磨性,能有效形成电磁密封腔,电磁密封可靠,刀口和弹簧片经3万次插拔试验,仍能满足使用要求,老化或损坏后拆换方便,每段长度180mm

e、该种形式屏蔽门为典型结构形式,设计工艺均较成熟。



屏蔽效能:

场:14khz70db/150khz100db

场:200khz-50mhz110db

平面波:50mhz-1ghz100db

波:1ghz-10ghz100db10ghz-18ghz90db



(2)全自动屏蔽门

结构特点:

自动双轨设计,直流步进电器驱动,启动时,门扇做横向、纵向运动,实现门的开闭。全过程采用三菱可编程逻辑控制器,触摸屏控制,操作简便,多点位置传感器和急停装置,多项保护,运转精确平稳,安全可靠,尺寸可根据用户要求定制。



屏蔽效能:

场:14khz≥75db/150khz≥100db

场:200khz-50mhz≥110db

平面波:50mhz-1ghz≥110db

波:1ghz-10ghz≥100db



3:通风波导窗

蜂窝截止波导通风板主要用于电磁屏蔽设施的通风开口,具有良好的屏蔽和通风双重功能。根据不同的场合和环境,可以选择不同的材料、涂层和形状。



4:电源滤波器

性能指标

镀膜屏蔽玻璃和丝网屏蔽玻璃的最大区别是透光率和屏蔽指标的差异,镀膜屏蔽玻璃的最大优点是透光率大于90%,而屏蔽效能最高为30db左右;丝网屏蔽玻璃的优点屏蔽效能均在50db以上,但目前最大透光率为80%左右。



超过70 db屏幕的网屏玻璃的透光率只有约40%。使用者通常根据设计的具体技术要求折中选择窗口品种。用于稳定电源的输出电压,基本理解为交流阻阻,导通直流。若为交流电源,则通带为单一频率。



5:信号滤波器

主要作用:

讯号线滤波器的主要作用是解决空间电磁干扰问题,如设备对空间的强电磁干扰,或设备对空间电磁干扰敏感等。信号线电缆和电源线之间的耦合,在前面出现了传导发射超频现象就是由于信号线上的高频干扰通过空间耦合到了电源线上造成的。



原理:

利用信号滤波将有用信号从输入信号中过滤掉,滤除无用信号和噪声干扰。该方法利用电路的幅频特性,将通带范围设定为有用信号范围,并过滤掉其它光谱成分。

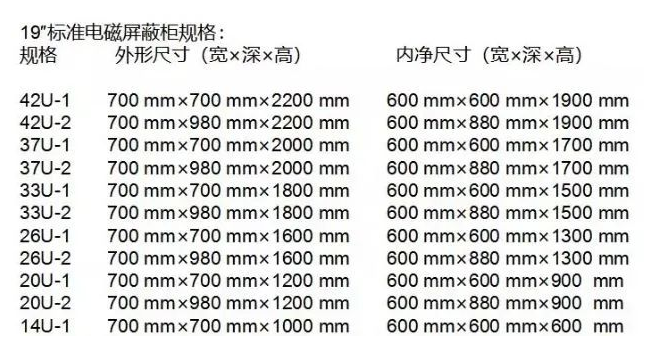

6:屏蔽机柜

1)、能有效抑制计算机、服务器、交换机、路由器等信息处理设备的电磁泄漏发射,保护信息安全,具有较强的电磁干扰能力,保护操作者不受电磁辐射的伤害;

2)、综合运用屏蔽、隔离、滤波、吸收、接地等技术,可以有效地抑制网络设备的电磁信号泄漏,保护涉密信息安全;

3)、该产品的电磁屏蔽效能达到军用标准gjb5792-2006 《军事涉密信息系统电磁屏蔽体等级划分及测量方法》 b级;

4)、外形美观,使用方便,性价比高。减少了规模和复杂性,为用户提供更加先进、便捷、安全的使用环境;

5)、主要结构组成:

a、屏蔽壳体:冷轧钢板焊接成的全密封的箱体,经过镀锌、喷塑等防腐蚀处理;

b、屏蔽门:材料经过精心制作与处理的屏蔽簧片、冷轧钢板焊接成的门扇组成的屏蔽门;

c、滤波器:电源滤波器具有宽抑制频带和高的插入损耗;

d、通风波导窗:蜂窝型通风波导窗,顶部和下部各配备4个微型轴流排风扇实现强排;







7:波导管

对综合布线系统采用光缆进入屏蔽机房的方式,光缆通过波导管进入屏蔽机房,其波导管的长度l大于6d。在屏蔽机房通过光端机,将电信号变成光信号,再将光纤穿过截止波导管,在屏蔽机房外将光信号变成电信号。



屏蔽机房的建设标准

1:先进性

集中本公司优秀的设计力量,对该项目做到充分认证,精心设计,精心选购,精心施工,从而确保该工程中每一项目为当前一流、适度超前、使该机房系统能长期高效运行。



2:可靠性

采用质地优良的材料、性能优越的设备及规范的施工工艺技术,特别是充分考虑机房系统工程抗干扰性和在意外情况下的快速补充性,保证各个环节都安全可靠



3:标准性

严格按国标《计算站场地技术条件》的有关标准设计,图纸文件规范安全,采用国标通用的符号、标记,力求通用性、可调整性、维修便利,并具有详细的文档资料。



4:实用性

实施后的机房分区合理,工艺流程最简;系统分配周到、全面、方便、灵活,根据各功能区的要求不同选择不同等级的材料,在充分考虑机房系统功能完善的基础上,使其性价比达到最优。



5:扩充性

本系统不仅能支持现有的系统,还应在空间布局、系统电网容量、端口等方面尚有充分的扩展余地,便于系统进一步开发以及适应未来系统更新换代。



屏蔽机房验收标准

1:分类的标准

a:如果按功能来分,电磁屏蔽室可以分为固定式和可移动式这两种。

b:如果按屏蔽体工程结构来分,电磁屏蔽室可以分为拼装式、焊接式、直贴式等。



2:组成要达到的标准

空调系统:既可以单独安装空调,也可以由波导窗直接导入,不过空调的电源线、内外机信号控制线以及气水管等,都应进行屏蔽处理。

消防报警系统:其报警信号,以及相关控制信号,要进行滤波处理。

接地系统:要求是单点接地,接地电阻一般不能大于1欧姆。

电源系统:要有电源系统,以及辅助电源,而且电源不能经过漏电保护器。



3:参数要达到的标准

频率范围:14khz,屏蔽效能:≥70db

频率范围:200khz,屏蔽效能:≥100db

频率范围:450khz—50mhz,屏蔽效能:≥100db

频率范围:50mhz—100mhz,屏蔽效能:≥100db



4:参考标准

《处理涉密信息的电磁屏蔽室的技术要求和测试方法》bmb3-1999

《军用电磁屏蔽室通用技术要求和检验方法》gjbz20219-94

《防护工程防电磁脉冲设计规范》gjb3928-2000

《高性能屏蔽室屏蔽效能的测量方法》gb12190-90



保养方法

1. 滤波器电源不得接漏电保护器,但可以接负载空开;滤波器出现故障应先断电后放电方可进行检修或更换。

2. 产品交付使用后,严禁受到巨大的撞击或在屏蔽体上开孔。

3. 严禁在屏蔽波导管孔中穿入金属材质的电缆或管道。

4. 注意保持屏蔽门处刀口和槽口处清洁,以保证屏蔽机房良好的使用性能。

5. 保养清洁方法:簧片部位用防潮材质薄片材料包上脱脂纱布用无水酒精湿润后插入槽口来回来拉动擦拭。

6. 为保证屏蔽门外部传动部件启闭的灵活性,应不定期的进行加油润滑。

7. 如发现簧片,应及时松下簧片压条螺钉,取出破损簧片,换上新簧片。

声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
