红外对射、电子围栏、震动光纤等综合周界防范系统设计方案 -pg电子游戏官网官方网站

发表时间:2021-10-12 人气:2109

1.1系统概述

周边防护主要在园区周边,如围墙、篱笆、树林、边境线、河岸等场景,利用各种技术手段,一旦发现布防区域有异常情况,就能以最快、最优的方式发出警报,提供有用的信息,从而更有效地帮助安保人员处理危机,最大限度地减少误报和漏报,有效提高布置区域的安全防范能力,是园区安防系统的第一道防线。



1.2系统设计

1.2.1系统架构

周边防范子系统包括前端报警系统、传输系统、管理中心。其中前台包括周边入侵检测器、防区脉冲主机及报警主机。

从报警主机到管理中心的传输网络可以是公共电话交换网络(pstn)、无线信道(cdma/gsm)internet网络等。管理中心由管理计算机和相应的软件组成。

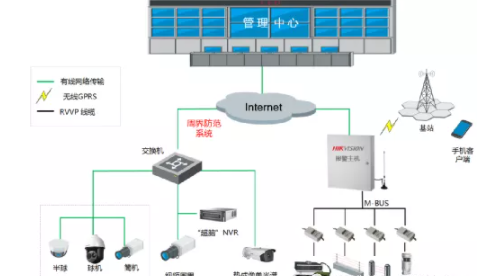

整体架构如下图所示:





1.周界防范系统架构图

1.2.2业务流程

周边防护作业过程分为:在有活动目标进入作业区域后,探测设备就开始探测活动目标,周围出现周边安全预警事件,并向后中心平台报告事件;综合安全管理平台接收事件后,可以查看事件,通过平台的联动模块对不同连接方式进行配置。其中,视频周边防范将报警事件发送到智能分析设备进行分析,判断是否有人,然后报告平台。



1.2.3前端探测器设计

周边防盗产品主要部署在户外,整个防盗系统所设的最外层防护圈,周边防盗探测器在外界进入时,将周边防御器通过报警主机上传至监控中心,方便中心管理人员快速处警。

周边产品主要有红外对射、脉冲电子围栏、振动光纤、可见光视频周边摄像机、热成像摄像机、安防雷达、激光扫描探测器等。



红外对射

红外线探测技术是目前技术最为成熟和应用最为广泛的一种周边探测技术。成对射是由红外线发射器和红外线接收器组成,当发射器与接收器之间的红外线被完全或部分遮蔽时,会产生报警信号。为减少落叶、鸟等外界干扰引起的误报,通常采用双、三、四光束对射检测器来减少误报。

该产品价格低廉,施工成本低,性价比高,适用于分界线清晰、周界平直的使用场景。但由于红外技术本身的瓶颈,容易受到环境的干扰(雾、雪、雨天、强光、树)的干扰,造成误报,需要视频系统进行审核判断。



激光对射

与红外线对射类似,一对激光对射器由一个激光发射器和一个激光接收器组成,由于激光本身具有较高的穿透性,不容易受到雾霾、雨雪等天气的干扰,因此该周边技术具有较强的环境适应性,误报率低,激光对射的使用场景与红外对射相同,仅限于分界线清晰、周界平直的使用场景。



脉冲电子围栏

本实用新型将普通围墙与报警系统完美地结合起来,加入了基于普通围墙的阻隔功能,并增加了报警功能,同时脉冲主机发出的脉冲高压信号对入侵者有威慑作用。

脉冲电子围栏具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特点。其缺点是外观不隐蔽,美观依赖于施工控制。



振动光纤

振荡光纤是一种新型智能周边防盗报警产品。其基本原理是利用振动、压力使光纤形态受到干扰而产生光信号相变化以达到报警的目的,为周边入侵提供预警;能够有效地探测周边栅栏防护网的剪切和入侵企图,是一种探测周围栅栏入侵的高效方法。



由于是通过检测光纤中激光束的传播轨迹变化来感知入侵,不会受到任何辐射和电磁干扰的影响,非常适合安装在易燃易爆等高危应用场景中。



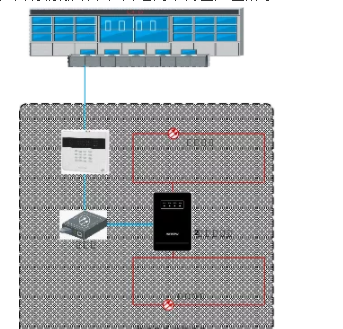

振荡光纤周边布设有埋地、贴墙、挂网等多种安装方式,适应多种周边环境,并能很好地与环境结合,具有隐蔽性,组网结构如图所示。



可见光视频周界相机

录像周边摄像机采用前端摄像机进行周边防范侦测,或后端智能设备对前端采集的视频进行分析,实现周边防范报警功能。视讯防盗具有成本低、布设方便等优点,但也有较多误报的困扰,若由于受树叶晃动、灯光照射、动物走动、车辆等因素影响,造成误报过多,保安人员很难应付。



通过将周界防范前端设备接入“超脑”nvr,由“超脑”nvr实现对前端推送的报警图片进行人体目标二次识别,有效过滤绝大部分非人体触发的报警,提高周界防范报警准确率,解决在实际使用中报警不准确、误报率高、防范效果一般等问题。



热成像相机

热成像相机通过侦测目标对象的热辐射,形成热成像,结合智能分析实现周界防范的报警功能。热成像相机探测距离远,25mm的镜头焦距的有效探测距离为182米;同时,在强光、逆光等恶劣环境下做到不受影响,可有效对震动、车辆、树木碰触等干扰行为进行准确过滤的优势;此外,对隐藏在深度不深、但可见光无法穿透的草丛、树林等周边区域进行探测,发现隐藏的危险物体,系统应能对隐藏物体进行有效探测,做到入侵事件的事前预防等诸多优势。

不过,热成像相机成本较高,主要面向预算充足、较为注重周界报警准确性的项目。



激光扫描探测器

激光扫描探测器一种能探测移动物体的尺寸、速度及与探测器的距离,并利用独特的算法处理信息,得出最小误报率的高可靠性探测结果的创新性产品。具有智能探测分析功能和独特的参数探测算法,扩大了应用范围且提高了录像监视的效率。



各种周界防范产品的功能特性对比如下表所示,在实际项目中的配单选型时,应结合地形、客户需求、防范等级、预算等因素综合考虑。

类型

地形影响

误报率

阻挡作用

气候影响

成本

(相对)

脉冲电子围栏

围墙类周界

适中

振动光纤

全地形适应

极低

红外对射

界限清晰且周界平直类周界

激光对射

界限清晰且周界平直类周界

较高

可见光视频

围墙、空地

热成像

有树林遮蔽

极低

激光扫描探测

界限清晰且周界平直类周界

极低

1.2.4传输网络设计

报警输入模块信号传输原则上采用总线型结构,各终端探测器通过挂接在总线上的报警输入模块接入系统,上述结构易于扩展、布线简捷。

主机信号总线采用rvvp2*1.5型护套线;由于探测器报警信号传输速率低,电源电流小,报警输入模块至探测器信号线采用rvvp4*0.75型护套线,同时传输报警信号及12v探测器电源,报警输入模块至报警按钮信号线采用rvvp2*1.0型护套线。

可见光视频和热成像视频周界防范相机的网络可参考视频标准方案中的传输网络设计部分。

1.3部署方案

1.3.1总线报警主机

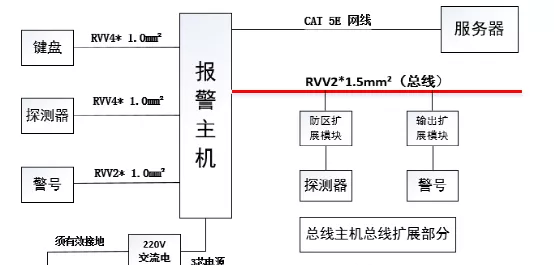

拓扑图示意图





7.总线报警主机拓扑示意图

施工布线规范

1、 总线必须采用优质的非屏蔽非双绞护套线(rvvp)并和其它线路分管走线

2、 总线的粗细决定信号的传输距离和质量,一般主干线采用rvvp 2×1.5mm 线缆

3、 总线走弱电桥架需要按弱电标准和其它线路保持距离

4、 主机支持两条总线,每条总线最长距离控制在2.4km以内

5、 超过2.4km需添加总线中继器ds-19m01-br,通过总线中继器将扩展总线延伸至4800米时,长度超过2400米的总线上可以带载不超过80个模块(如果全是单防区触发器,不超过50个)。

6、 各类探测器到防区扩展模块或主板防区接口,传输距离在100米以内可采用4x1.0mm的电缆,在50米以内可采用4x0.5mm的电缆 。

1.3.2脉冲电子围栏

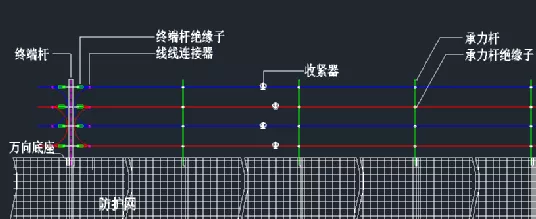

简易栅栏类型的物理周界,采用侧装方式,杆件以焊接的方式固定于栅栏上,如下:





波浪实体墙类型的物理周界,考虑墙体的弧度,在每个半圆形的最低及最高位置均设立杆件,形成无盲区防护

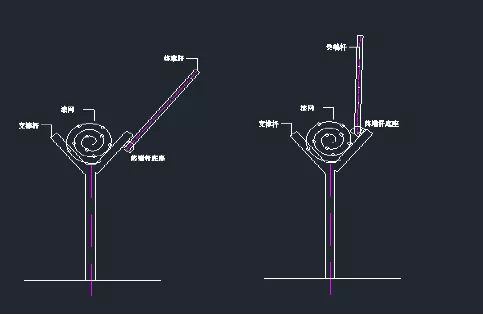

栅栏 铁刺滚网形态的物理周界,该形态周界,充分考虑线路隔离问题,采用侧装、立装两种方式样式如下:





1.3.3振动光纤

一般建议一个防区的长度为100米。在报警精度要求高的情况下,也可以设置防区长度为75米或者50米;振动光纤支持三种安装方式:挂网、扣网和埋地。



声光报警数:声光报警装置的数量可根据实际的防区数量来配置,具体为一个防区配置一个声光报警。



防区处理器:根据实际项目上的需要,可以选择2防区处理器、4防区处理器和16防区处理器。通常2防区处理器部署在前端,4/16防区处理器部署在中心。



1.4系统功能

1.4.1报警管理

平台提供了方便、快捷的报警管理界面,既能显示当前的报警信息,用户操作记录、又能显示最近一段时间内既往报警条目,并对报警受理状态加以明显标识分为未处理、已处理,值班人员根据标识不同进行管理,提高处警效率。在bs界面上,还可以方便地进行报警信息查询、统计、编辑、修改等操作。



1.4.2周界去误报

可见光视频周界防范由于存在误报较多的困扰,可通过将周界防范前端设备接入“超脑”nvr,由“超脑”nvr实现对前端推送的报警图片进行人体目标二次识别,有效过滤绝大部分非人体触发的报警,提高周界防范报警准确率,解决在实际使用中报警不准确、误报率高、防范效果一般等问题,实现周界防范去误报功能。



1.4.3远程控制

当报警主机连接到平台后,平台可对其进行远程控制,对报警主机的子系统和防区的状态进行集中的回控操作,包括子系统的布撤防,报警防区的旁路、旁路恢复、消警等。强大的远程控制功能可以方便地根据用户实际需要来设定报警系统的工作状态。

对于紧急报警柱,平台能够实现远程开箱功能。当前端发生警情,紧急报警按钮被启动后,中心管理人员通过音视频与前端人员确认情况,在必要情况下可远程操控,打开报警柱上的储物箱,将内部存放的防护工具或医疗用品等提供给求助人员。



1.4.4报警联动

联动视频复核

平台收到用户的报警信息后,显示报警的同时,通过平台配置能自动弹出报警发生所在区域的现场图像进行视频复核,复核时可打开声音监听现场环境,打开对讲与现场人员通话,使值班人员可以更全面、详细地查看,进行报警核实,帮助中心管理人员正确迅速的判断是否需要出警及如何处警。



联动视频进行目标跟踪

用户可事先根据报警设定联动视频,设定防区周围相关的4个监控点联动,当报警发生后联动查看关联的4监控点,通过视频监控有效监控报警目标,查看目标在报警发生后行进路线,部分实现对目标的实时跟踪,快速调集安保人员进行堵截。



声音报警联动

系统支持本地语音输出,即在报警发生时,可触发监控中心本地输出多种不同的报警声音或警铃,声音文件可自行设定或录制。



录像及抓图联动

平台支持报警的录像联动和抓图联动功能,即当前端触发报警后,系统会联动监控点对警情现场进行录像及抓图,可以在事后通过查看录像文件和图片来还原报警时现场的情况。



电视墙联动

平台支持联动上墙功能,即当前端触发报警后,可以把关联的监控点视频投放到电视墙上进行预览,更加直观的显示前端现场情况。



短信、邮件联动

当前端触发报警后,通过平台的联动配置可用短信或邮件将报警信息迅速发送的相关人员,保证各方及时了解警情,迅速做出反应。



门禁联动

通过平台额资源共享机制和联动设置,当报警发生时,可联动门禁进行开门联动,方便人员在紧急情况下进行疏散和逃生。



预案联动

通过预案配置,配置报警发生时的处理步骤。当平台接收到报警信号,监控中心管理人员可根据报警关联的预案进行操作处理。



1.4.5电子地图

平台的电子地图主要用于配置与控制各子系统资源,展示这些资源的地理位置。可将报警防区和紧急报警设备添加到电子地图中,当发生报警时,地图上自动定位该报警点位,并以图标闪烁的形式显示报警状态。同时,平台支持在店子地图中显示防区的实时状态,防区关联的历史报警事件以及对防区进行旁路和旁路恢复等反控操作。



1.4.6移动app应用

平台提供了一直配套的移动客户端app应用,主要包括登录模块、视频、门禁、消息中心、访客、入侵报警和车辆查询等功能,为用户使用isecure center平台提供了极大的方便。其中,移动客户端的入侵报警模块能够实现报警推送、远程布撤防、消警以及警情的处理等。同时,配合bs端的电子地图配置和事件中心联动配置,可在app中实现电子地图应用、报警的视频复核、抓图和录像联动查看等。



1.5系统优势

1.5.1全方位的防护设计

系统通过多层报警防护体系设计、报警与视频的有机结合、入侵报警系统防区的合理布局等实现了全方位的安全防护。

视频与报警的有机结合,实现了入侵行为和紧急情况的探测和警情及时上报,而视频监控则以直观的方式向中心管理人员反映现场状况并记录报警过程,能够迅速定位精确,较少误报,提高管理效率。



1.5.2全面的系统联动

系统基于综合安防管理平台对传统定义的多个安防子系统进行业务整合,实现丰富的功能联动机制,通过视频监控和报警的功能互补避免安防疏漏,提高安防管理的业务自动化程度,对报警事件防患于未然,对警情及时响应。

系统的联动特性概括如下:

全面的联动触发事件设计;

可配置多种联动结果响应警情;

支持短信、电子邮件等远程告警;

可设置软硬件联动输出,产生报警时与周边设备联动。
