产品介绍

1、产品概述

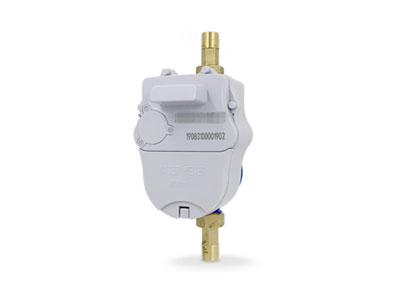

远传无线阀控水表是针对日常用水的实际需要设计的一款便于远程抄表及控制的远传无线阀控水表。它内置无线通讯模块，无线连接水表采集器，采集器插入一张流量卡从而实现水表用水量的远程直读与充值水费，有效的避免了管理部门上门超表。方便管理部门对远传无线阀控水表的用水情况进行控制，使得远程抄表及控制变得更快捷、可靠、在节约人力、物力和财力的同时，有效地提高生产力。

本远传无线阀控水表，符合《封闭式管道中水流量的测量  饮用冷水和热水水表》gb/t778---2007、《饮用水冷水水表安全规则》cj266---2008、《冷水水表检定规程》jjg1162---2009、《住宅远传抄表系统》jg/t162---2009、《户用计量仪表数据传输技术条件》cj/t188---2004、《电子直读式水表》cj/t383---2011、《电子远传水表》cj/t224---2012或《多功能电能表通信协议》dl/t645---1997的要求，也可根据客户需求定制通信协议。

2、产品特点

-单片机采用高可靠性设计，运行稳定。

-独有防气泡工艺，抄读数据成功率高。

-不受外界强磁攻击，抗干扰性能极强。

-全密封设计，防水性能好。

-日常工作无需供电，使用寿命长。

-远传水表采用编码方式和lora无线通讯方式，信号传输稳定，无需外接电源，抄表方式快捷，数据更准确、可靠。

-远传远控水表，可通过系统软件实现预付费功能，开/关阀操作。

3、产品主要功能

1.计量功能

水表可计量单向、非脉冲水流。

2.设置功能

可使用pc机通过rs232通讯的方式对水表进行表号设置、读写用量等功能，波特率2400bps。

3.防破坏自我保护功能

当水表遇见磁干扰时，水表自动关阀，同时，水表记录磁干扰信息，磁干扰消失时，阀门自动打开，更新磁干扰信息。

3.4电池欠压提醒功能

水表支持两级底电压报警，一级电压时提醒用户联系管理部门更换电池，可继续使用三天，三天后阀门锁死。表内数据实时储存，更换电池不会损坏表内数据。

3.5用水量显示

不改变机械计量显示部分，电子与机械部分误差率读数小于万分之一。电子部分不妨碍机械装置读数，同时不影响水表的检定。

3.6水表采集器利用gsm网络，覆盖范围广

使用移动网络，在无线gsm/gprs网络的覆盖范围之内，gprs信号较差的地方，有移动的信号增大设备，能解决信号差的问题，都可以实现监控。安装方便，与普通基表安装方式一样，不改变现有水表安装习惯。

3.7自由定义数据传输次数和时间

抄表不需入户，实现远程抄表可以自定义上传数据时间，每月几次，每次在什么时候都可以自由定义。工作周期可设定，支持按间隔时、天、月、id尾号错开主动上报表具信息。

3.8水表时钟要求，主板时钟自动校对，保持与服务器同步。

3.9自带止回阀功能，有效防止因水压不稳、气囊等原因而引起的水表自转问题

4、产品技术指标

①工作电源dc36v

②.工作环境：温度0.1℃至＋45℃（冷水）、0.1℃至90℃（热水）湿度：0至95%rh

③与上位机通信接口方式：lora无线

④通讯2400bps

⑤针对总线开路、短路、空闲等故障保护

⑥表到数据采集器距离：≤500m

⑦通讯规约：cj/t188---2004协议

⑧采集器正常带载水表为256块水表

⑨采集器采用gprs移动网络信号传输稳定快速，无需集中器。

⑩水表可在1.8mpa承受20min的水压强度，无泄露及损坏

（11）.远传无线阀控水表（基表壳为铜质，含铜量≥59%，含铅量0.004mg/l满足规范要求）表壳已做防锈处理，符合cma/wm778《小口径饮用水冷水表表壳技术规范》，表罩为铸造铅黄铜,水表玻璃为钢化玻璃，生产玻璃符合jb/t8480标准，接管螺母为铸造铅黄铜，符合gb/t1176标准

（12）电源采用可更换内置锂电池，3.6v容量6ah为市场通用用电池尺寸及外形，每天通讯1次可坚持6年以上

5、安装、使用注意事项

1安装

1.1远传无线阀控水表安装之前，首先需要读取并记录表计地址，确保表内电子编码与表盘序列号一致。

1.2远传无线阀控水表的安装必须符合gb/t778.2的安装要求。

1.3远传无线阀控水表的口径应根据安装管道的口径和经常使用的流量小于或接近远传无线阀控水表的常用流量而定，安装位置应避免暴晒、水淹、冰冻和污染，应方便拆装和读取。

1.4远传无线阀控水表必须水平安装，水流方向与箭头指示方向一致并保证表头读取度盘显示面向上。

1.5新装远传无线阀控水表前，应先清除管道内的砂石、麻丝等杂物，以避免造成水表故障。

1.6水表若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏水表内部机件，在水表出口处加装止回阀。

1.7将表接头套入接头螺母后安装到管道上，然后扭转接头螺母将远传无线阀控水表安装到管道上，保持远传无线阀控水表读数盘水平向上，水表与管道连接时不应受过大的折弯力，以避免损坏远传无线阀控水表接口断裂。

2使用注意事项

1定期检查远传无线阀控水表运行情况，冬季注意防冻。

.2安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表，在有冰冻期间，除将水表和水管包扎外，不用把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止表因冰冻膨胀损坏。
