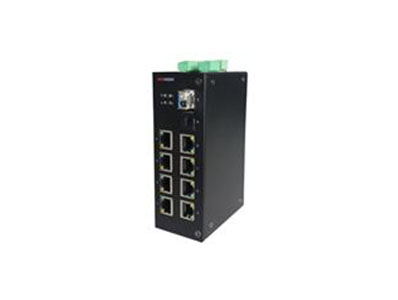

产品介绍

本系列百兆光纤收发器采用时分和波分复用技术，通过单模单芯光纤传输8路百兆以太网数据，传输距离远，抗干扰能力强。产品既可以和ds-3d01r型光纤收发器配对使用，也可与交换机百兆网络电口或光口配套，灵活应对多种网络接入和组网需求。

整机参照工业级标准设计，结构坚固、使用方便，工作温度范围宽，可靠性好，适用于园区、道路、厂矿、楼宇等多种监控场景。

功能特性

• 8个10/100baset（x）自适应rj45接口；

• 1个100basefx以太网光纤接口，lc接口；

• 单模单纤，传输距离可达20、80公里；

• 支持ieee802.3、ieee802.3u、ieee802.3x网络标准；

• 存储转发交换方式；

• 广播风暴防护；

• 平均无故障时间mtbf≥10万小时；

• 全金属封闭结构，工作温度范围可以达到-30~70 ˚c；

• 工业级设计,安装简便、即插即用。

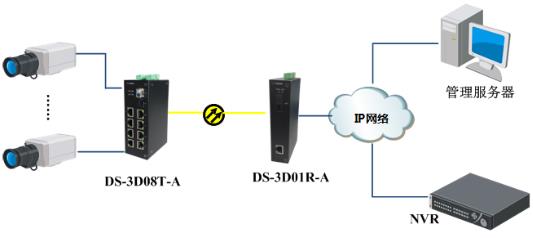

典型应用

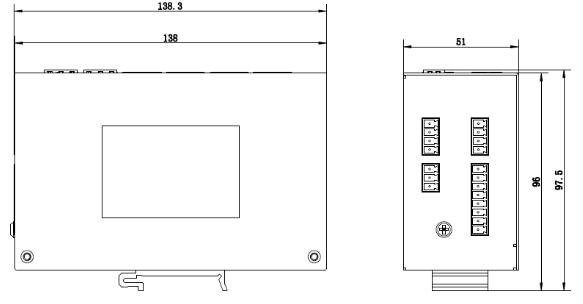

产品尺寸

卡槽尺寸

技术参数：

光学指标

光纤接口、1个lc接口

光纤类型、单模单纤，9/125um

传输距离、-a：0～20km，-c：0～80km

输出/输入波长、tx1310nm/rx1550nm

发送功率、-a：-7~-15db、-c：0~6db

灵敏度、-a：-32db、-c：-37db

网络指标

接口数量、8个

接口类型、rj45，10/100baset(x)

标准、ieee802.3，802.3u，802.3x

处理类型、存储转发

流控、带ieee802.3x 全双工，背压式流控

优先级队列、4

mac 地址表、2k

交换容量、1.2gbps

包转发率、1.3mpps

内部缓存、1mbits

led指示灯

led指示灯、opt光纤链路指示灯，pwr电源指示灯

一般规范

反接保护、支持

操作温度、-30~70 ˚c

存储温度、-40～85˚c

供电电源、dc12v/1a

功耗、<6w

相对湿度、5～95%（无凝露）

外壳、金属材质，无风扇

防护等级、ip40

重量、0.4kg

产品尺寸、138.3mm(高)×51mm(宽)×99.5mm(深)

安装方式、din卡轨

安规与可靠性

静电抗扰度(esd)、接触放电：±8kv

空气放电：±15kv

浪涌抗扰度(surge) 电源端口：线-地±4kv，线-线2kv

网络端口：线-地±4kv，线-线2kv

辐射抗扰度(rs)、场强10v/m（80mhz，2ghz）

传导抗扰度(cs)、电压3v（10khz，150khz）

电压、10v（150khz，80mhz）

电快速瞬变脉冲群(eft)、电源端口：±4kv

网络端口：±2kv
