小型博物馆安防系统方案 -pg电子游戏官网官方网站

发表时间:2019-06-03 人气:2368



1、需求分析

本方案设计宗旨是对进入博物馆的人员进行实时观察并录像或在以后的时间方便调出图像取证;对非法入侵的行为及时报警制止;对重要场所严密监视;防止事故发生。更重要的是建立有效的安防体系,消除"摆设"现象,对不规范的行为"看得见""抓得住"。系统大部分主要设备都采用可靠性高透明度强的知名品牌。具有防破坏的功能,断路、短路、拆装均可报警。保持完好的一致性品牌也可兼容其它可选设备。具有先进性同时造价也十分合理。



2、系统建设依据
   gb 50198-94《民用闭路监视电视系统工程技术规范》

ga/t 75-94《安全防范工程程序和要求》

gb50343-2004-2000《建筑物防雷设计规范》

gb7450-87《电子设备雷击保护导则》

gb50348-2004《安全防范工程技术规范》

gb12663-2001《防盗报警控制器通用技术条件》

gbj115-87《工业电视系统工程技术规范》

gb/50312-2007《建筑与建筑群综合布线系统工程验收规范》

gb6650-86《计算机机房用活动地板技术条件》

gbj32-82《电气装置安全工程施工及验收规范》

gat646-2006《视频安防监控系统矩阵切换设备通用技术要求》

gb50394-2007《入侵报警系统工程设计规范》

gb50395-2007《视频安防监控系统工程设计规范》

ga/t 670-2006《安全防范系统雷电浪涌防护技术要求》

gb50343-2004《建筑物电子信息系统防雷技术规范》

gb50394-2006《安全防范系统验收规则》

gb50396-2006《防盗报警控制器通用技术条件》

gb50057-94《民用建筑物电器设计规范》

06sk503-ga/t670-2006《安全防范系统通用图形符号》

db11/384-2006《图像信息管理系统技术规范》



3安全防范系统要求

根据展厅不同区域具体情况的需要,通常情况下可以将展厅划分为重点防护区,一般防护区两个部分,各部分安全防范措施标准如下:

①重点防护区

在本区域中,放置的是博物馆中价值较高的展品,因此该区域的监控系统要实现对该区域中的通道和展柜的全面覆盖,拍摄到的图像画面能够明确判别出被拍摄人员和主要物品的特征;在其通道区域内需配置红外探测报警系统,展柜玻璃上面要配置振动报警系统,同时报警系统要实现与监控系统的联动。



②一般防护区

本区域是博物馆中展示看板资料,影音播放的区域,该区域中要求监控系统实现对其中的主要通道和出入口大体覆盖,出入口和主要通道部分配置红外探测报警系统,报警系统要实现与监控系统联动。



4、监控系统需求

根据博物馆具体规划,其中主要通道摄像头采用200万像素及以上摄像头,重点展柜采用400万像素及以上摄像头,覆盖整个博物馆的主要通道和重要展柜。视频编码采用最新的h.265格式,分辨率为1080p,存储时间应当为90天以上。



5、报警系统需求

根据博物馆的规划,博物馆的各通道和出入口的报警可采用红外双鉴探测报警或红外对射报警系统,在重要的展柜前要配置玻璃振动探测,部分较高价值的展品展柜可安装压力探测报警系统。此外报警系统需与监控系统进行联动。



6、各系统主要设备构成

博物馆的安防系统主要分为3个部分:视频监控系统,入侵报警系统和电子巡更系统。视频监控系统实现系统的视频信息采集,传送,显示,存储及控制功能;入侵报警系统实现整个系统的报警信号产生,并能与监控系统联动。电子巡更系统实现保卫人员的巡更监管和记录。

其中各系统主要设备如下

6-1.视频监控系统

①硬盘录像机(nvr)

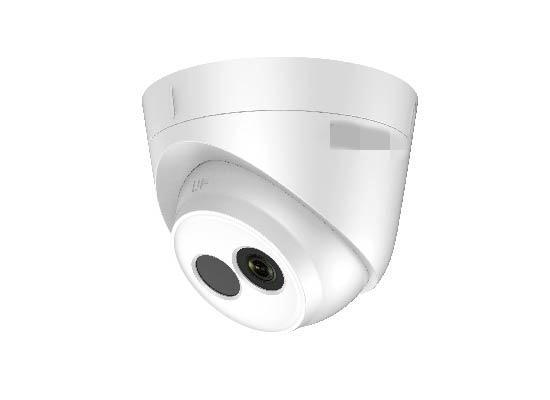

②网络型红外半球(200万像素)



③液晶监视器









24口千兆交换机





6-2.入侵报警系统

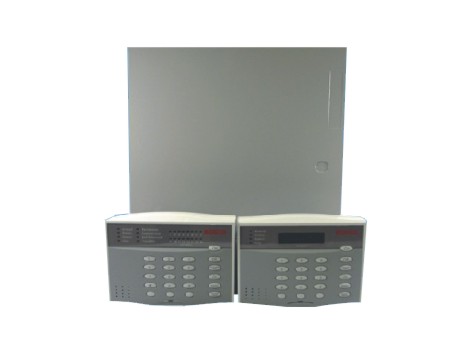

①网络控制通讯主机







②液晶编程键盘

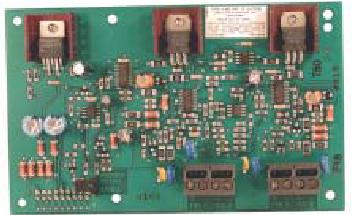

③双回路总线驱动器



④单防区扩展模块

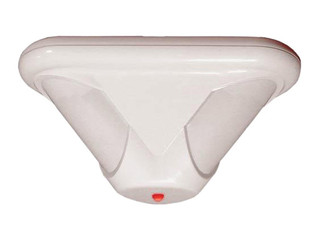

⑤红外双鉴探测器



⑥红外对射探测器









玻璃震动探测器 ds1101i-chi









⑧压力垫报警探测器





⑨联动继电模块

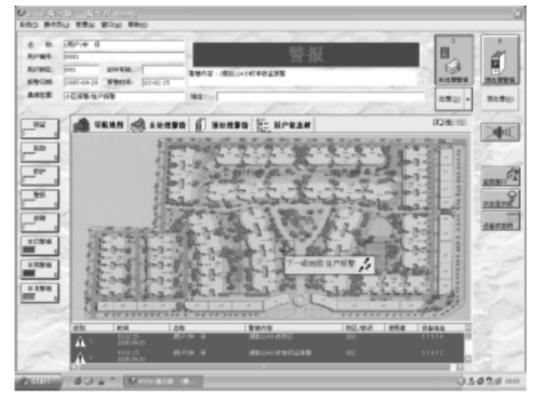

⑩报警系统管理软件







6-3电子巡更系统

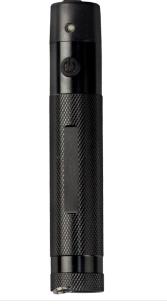

①电子巡更棒

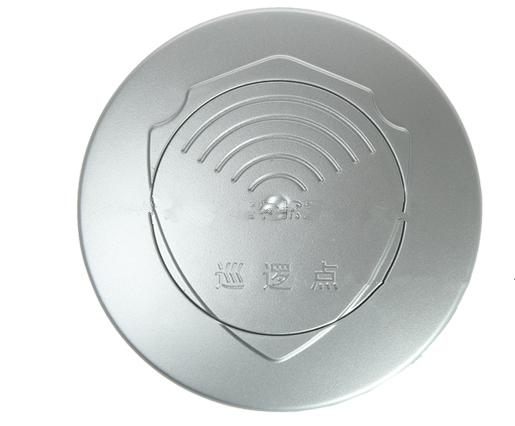

②电子巡更点



③巡更管理软件




声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
