智慧停车场车牌识别道闸系统设计方案 -pg电子游戏官网官方网站

发表时间:2019-06-03 人气:2835


车牌自动识别停车场管理系统是依据车辆的车牌号码做为停车场管理系统的管理基础,在停车场的出入口各设置专用高清摄像头做为采集信息的设备,进出车场时车主无需做任何动作,系统能自动检测出车辆的到来并启动工作,通过多张视频帧图像实时识别车牌号码,系统即能即时完成登记和计费等工作,并且联动控制道闸杆的抬起和落下,从而准确快捷地进行着停车场的管理。整套系统使用简单、维护方便、稳定性强,采用 tcp/ip 网络通讯,布线简单、方便,大大减少了施工难度,便于设备的调试及维护,可实现无人化值守


1.车牌识别系统概述

车牌识别技术是以计算机技术、图像处理技术、模糊识别为基础,创建车辆的特征模型,识别车辆特征,如号牌、车型、颜色等。它是一个以特定目标为对象的专用计算机视觉系统,能从一幅图像中自动提取车牌图像,自动分割字符,进而对字符进行识别,它运用先进的图像处理、模式识别和人工智能技术,对采集到的图像信息进行处理,能够实时准确地自动识别出车牌的数字、字母及汉字字符,并直接给出识别结果,使得车辆的电脑化监控和管理成为现实。

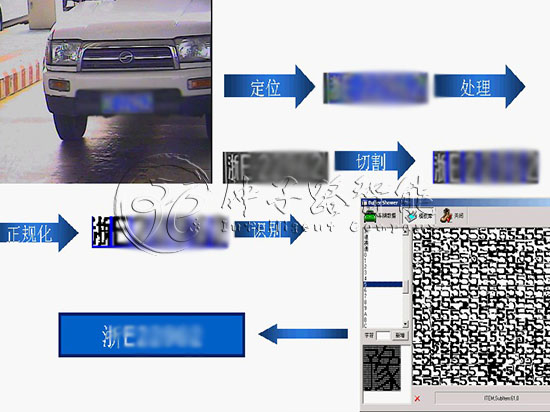

①车牌识别原理:

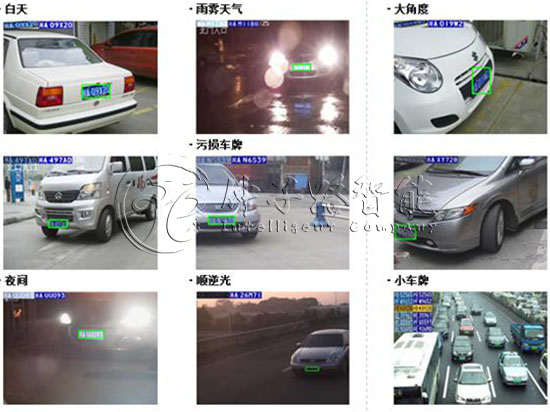

②车牌识别能力:

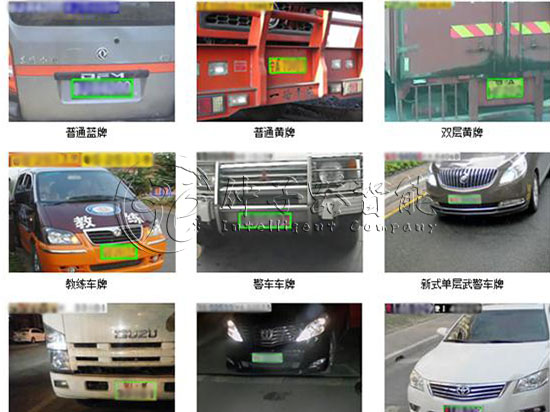

可在烟雾、雨雪、夜间等多种天气条件下,成功识别出包括蓝牌,黄牌,教练车牌,警牌,军牌等不同类别的车牌。


2、车牌识别系统优势

1、提高通行效率:在上下班的高峰期,车流量大、车辆出入频繁密集的时候,智能化车牌识别收费的车辆管理系统能够实现所有车辆入场快速不停车通行,比停车刷卡通行效率平均每次节省20-30秒左右,节省时间同时减少车辆的排放。

2、智能化操作:可以实现出入口无人值守化,减少车辆收费的人员数量,避免不必要的人工干预,临时车辆的收费完全可以通过微信或支付宝实现。

3、严谨的管理手段:所有车辆进出均记录车牌照片、进出时间等数据。包月车辆直接放行,临时停车进出均自动匹配并计算临时停车费,若有特殊情况需免费放行的,均有免费原因的选择记录,做到车辆进出都记录在案。

4、便于安装维护:系统采用高度网络集成化电路和一体化模块的工业产品设计概念,简化了现场布线、安装和调试工作,结构简洁易懂,维护简单。

5、本系统升级扩展能力更强:车辆出入记录中存储有真实的车牌号码信息,支持与公安系统做数据接口,便于系统的升级改造。


3、车牌识别系统组成

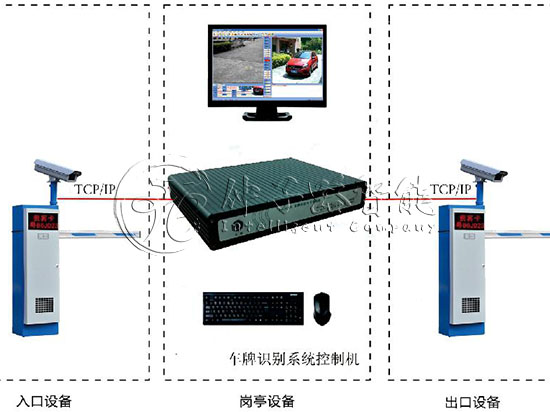

1、系统组成结构图(一进一出)

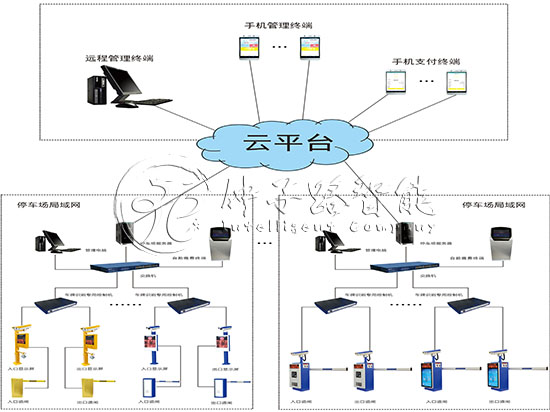

2、系统联网示意图(多进多出)




该区停车场所有出入口各布置一套车牌识别道闸一体机设备,值班岗设置一套车牌识别计费工控主机,其通讯方式为tcp/ip(所需信息线缆据现场布线距离而定,50米以内采用超五类网线,50-90米采用六类网线,90米以上采用光纤);各出入口配置的设备大概如下:


1.入口设备

车牌识别道闸一体机和车辆检测器各1,实现车到时系统主动识别核验车牌,结合道闸对车辆进行合理的阻挡或放行;

2.出口设备

车牌识别道闸一体机和车辆检测器各1,实现车到时系统主动识别车牌并计费,结合道闸对车辆进行合理的阻挡或放行;

3.车道管理岗亭

工控一体式车牌识别管理主机1, 可实现设备管理,车牌识别,停车计费,数据处理等功能;

4.车场管理中心

数据存储服务器1台,实现数据管理、数据存储、数据共享。

自助缴费终端多台,实现车主自助缴费操作。(可选)

5.停车云平台(可选)

可根据需要建立有停车云平台,实现各停车场数据与总公司服务器同步,实现微信移动支付,手机远程查看、pc远程管理等,让客户及时了解车场动态,为客户提供更贴心服务。

6.手机微信支付(可选)

临时用户持手机打开微信,扫描场内张贴的微信支付二维码,手机直接进入支付界面,司机输入车牌号码完成支付,方便、安全、快捷。固定用户也可通过扫描场内二维码进行月卡延期和储值卡充值操作。

7.手机远程查询(可选)

车场管理人员可以用手机登录app,查询车场的收费、流量等各种报表和记录,方便、简单、快捷。

8.pc远程管理(可选)

车场管理人员可以远程登录停车云平台,对车场的资料进行维护和管理,也可查询车场的收费、流量等各种报表和记录。



4、系统平面布置示意图

以下示意图仅供参考,具体项目以现场实际布局为准

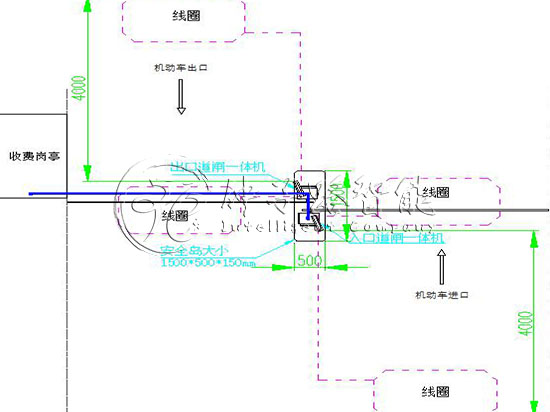

1、标准一进一出布置示意图

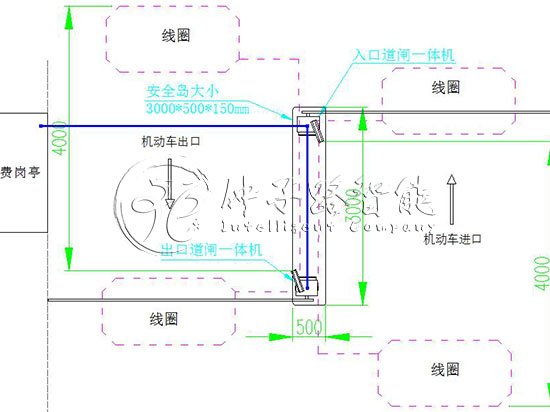

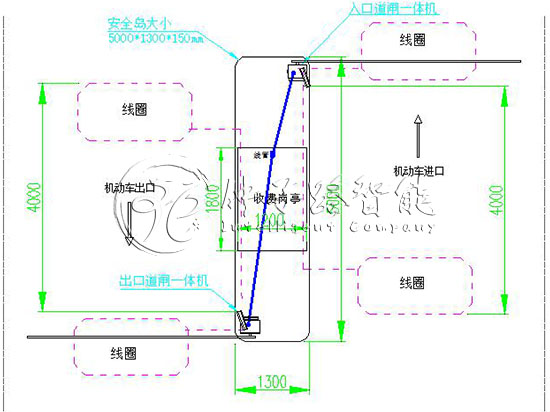

2、一进一出小岛模式布置示意图









5、效果图

以下效果图仅供参考,具体项目效果图以实际项目产品选型为准

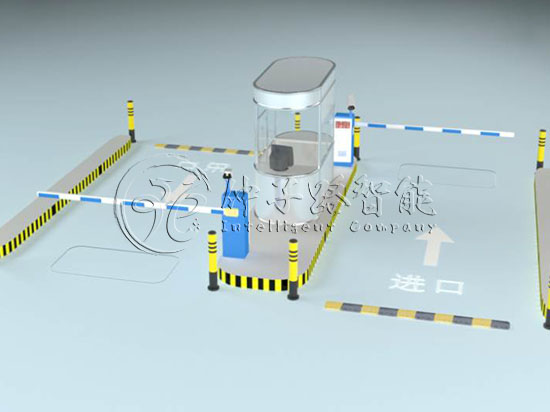

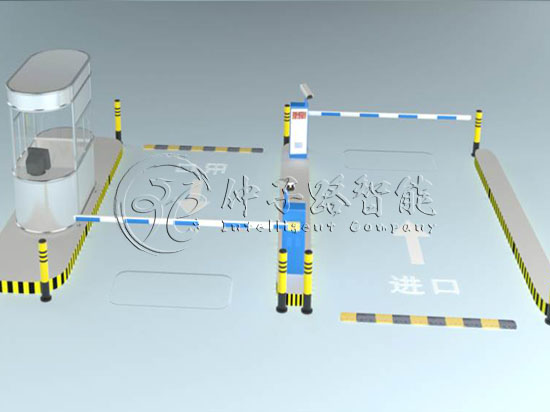

1、标准一进一出效果图

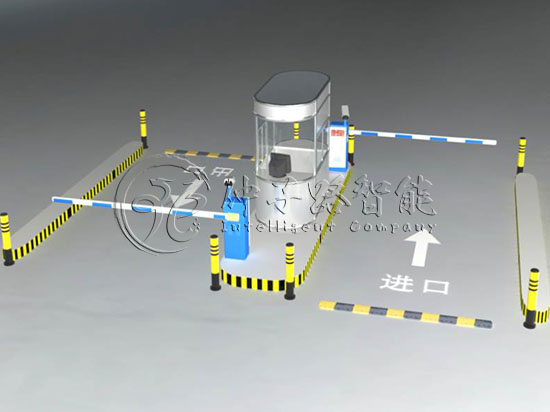

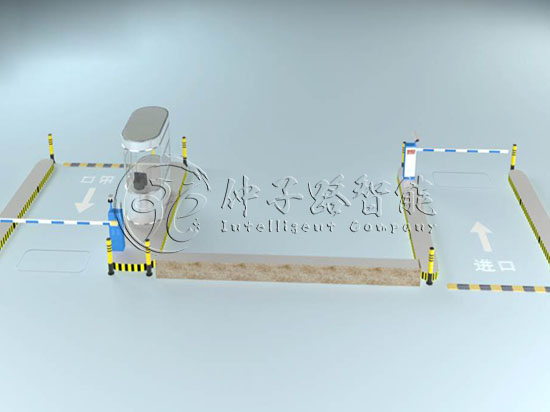

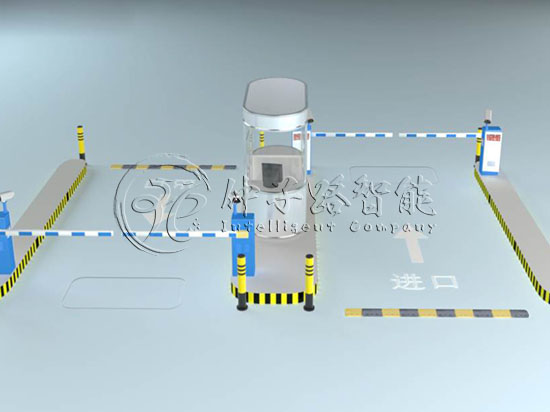

2、一进一出小岛模式效果图

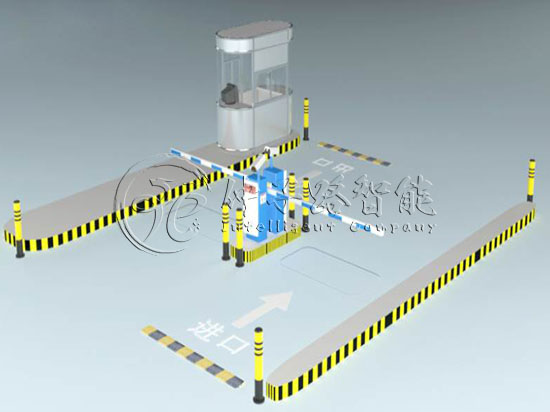

3、一进一出双道闸对开模式效果图




声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
