校园led大屏显示方案 -pg电子游戏官网官方网站

发表时间:2019-08-02 人气:5097

校园项目

多媒体信息发布系统



技术方案


第一章 概述3

1.1 系统简介3

1.2 需求分析3

1.3 设计原则4

第二章 系统组成5

2.1 信息采集5

2.2 控制中心5

2.3 显控终端5

2.4 触控终端6

2.5 传输网络6

第三章 规划方案7

3.1 系统结构7

3.2 点位规划7

3.3 拓展规划19

第四章 系统功能23

4.1 节目管理子系统23

4.2 字幕管理子系统23

4.3 播出任务子系统24

4.4 分屏模式管理25

4.5 发送管理子系统25

4.6 紧急插播子系统26

4.7 终端管理子系统27

4.8 电源管理子系统28

4.9 屏幕监控子系统29

4.10 led管理子系统30

4.11 日志及报表统计30

4.12 系统维护子系统30

4.13 用户管理子系统31

4.14 分级管理子系统31

4.15 触摸查询系统功能31

第五章 系统说明34

5.1 系统特点34

5.2 设计依据34

第六章 系统实施及服务保障36

6.1 系统实施环境部署36

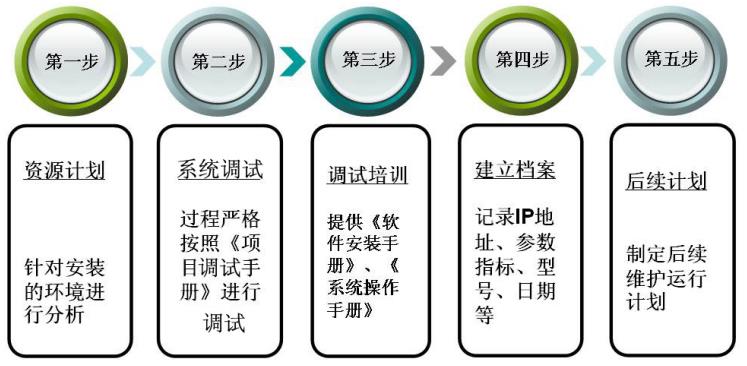

6.2 五步实施方法38

6.3 现场服务39

6.4 培训计划39

6.5 服务保障40





一.1

多媒体电子显示是一种全新的媒体概念,指的是在银行、大型商场、超市、酒店大堂、饭店、影院、街道、广场、地铁、火车、公交车站、医院、学校及其他公共场所,通过终端显示设备,发布商业、财经和娱乐信息的多媒体专业视听系统。其旨在特定的物理场所、特定的时间段对特定的人群进行多媒体信息播放的特性,融合了多媒体视频信息的多样性和生动性,实现了信息发布的远程集中管理和内容随时更新,使受众在第一时间接收到最新鲜的各类资讯。它将成为信息化建设的重要载体,不仅能够提供及时、全面、优质、高效的信息服务以及全新的文化氛围,还能够极大地提升环境的整体形象,也是现代建筑的必然趋势。

**多媒体信息发布系统是构架在网络环境的新一代多媒体信息发布系统,采用tcp/ip传输协议,由中心控制系统和显示终端结合工作。系统软件构建了一个通过集中管理实时多路播出的具有统一调度与灵活分组分区的多媒体信息发布平台,操作人员通过用户账号校验登录到控制服务端进行节目内容采集、编排、发布和管理等功能操作,节目通过网络传输到各显控终端进行本地存储及信息实时播放。

一.2

一.2.1 管理需求

  • 完善校园内部管理和共享建设:传统的纸张张贴和公告栏方式已不能满足信息的及时性和更新速度,更是难以吸引大家的注意,同时也影响墙面及室内装潢之整洁美观;

  • 提高教务公开的便捷快速和应急体系:保障学校运行的高效率,需要依赖于现代信息化技术提供实时的、直观的、可靠的信息发布;

  • 突显校园文化宣传:系统配合现代建筑的新颖现代化格调,通过先进的多媒体显示和互动技术彰显校园特色,以大气美观和丰富内涵的多媒体素材展示学校文化和精神。

  • 实现各部门数据互联互通、资源共享:集成各智能化系统和信息技术办公系统,更新各类信息,并具有灵活的拓展应用;

  • 创新校园公告模式:以多媒体电子形式显示校园标语、满足无纸化信息公告和精神宣传,作为校园自用和对外的信息窗口,提供多媒体平台增值效应平台,提高校园文化氛围。

一.2.2 受众需求分析

  • 学生:接收新生入学引导、文化宣传视频、活动宣传、公共讲座、教务通知、新闻动态等校园信息服务等。

  • 教职工:接收新闻动态、办公通知、教务安排等。

  • 外来访客:了解校园简介、师资力量、教学活动等信息。

  • 视察领导:向其传递迎宾信息、校园动态、文化建设等可靠的信息显示。

一.3

多媒体信息发布系统会充分考虑信息化社会迅猛发展的趋势,体现当代电子技术发展水平,在技术选用上适度超前,确保系统各种功能齐全,在近几年中技术继续处于领先地位,并随着科技的发展能不断改进完善。

系统采用实践证明为成熟和适用的技术和设备,最大限度地满足业务和未来发展的需求,确保耐久实用。

设备采用模块化配置,便于集中管理与分散控制,采用开放式接口,可与多个相关系统对接,建设多媒体信息发布系统同时会考虑是否与校园内的各种业务系统进行关联,总体结构保证系统的兼容性和可扩展性。

系统设计要能保证工作的可靠性,并在技术先进性和可靠性及高性价比的前提下,通过优化设计达到经济性的目的。

本方案设计综合考虑了各种因素,使系统达到技术先进、安全可靠、功能齐全、性价比高、操作维护简便等特点。

xxx校园多媒体信息发布系统包括信息采集、中心控制、显控终端、触控终端和传输网络,通过编码的方式实现信息的处理,系统网络建立在校园内以太网的基础上。

二.1

信息采集设备采用记录、拍摄、录制、扫描等手段实现校园内所需公告信息、校园宣传、教务通知等各类文字、图片、音视频等非结构性数据的采集;其中信息采集的设备包括图文源(键盘、手写板,电子白板、扫描仪)、音源(话筒、cd机、录音机)、视频源(摄像机、实物投影仪、dvd、vcd、录像机)等(信息采集设备用户可根据需要自行配备)。采集服务器(采集卡+计算机)实现宽带、有线电视、卫星电视、光碟、录像、视频安防监控系统以及其他素材的采集,与第三方系统进行二次开发对接,采集结构性数据。

二.2

软件基于tcp/ip网络,控制中心设备为播控工作站,控制中心对整个系统的内容和设备进行管理,采用集中远程控制模式,控制各区域显示终端,能够对显示终端ip进行管理,可以实现群组或单点控制。系统可控制多媒体控制器和显示设备的远程开关机、设备监控、终端播放状态以及硬盘存储情况,检测前端播放的画面是否正常,并灵活删除显示终端的冗余节目和过期节目。

控制中心将各类信息源进行编排,按时间制定播放任务列表,能够自订时间单位(00:00 – 23:59)和播放周期(定时播放、循环播放),具有播放前预览功能,可预先设置180天的播放信息,配置自定义时间开关机,可实现一定时间的无人看管。能进行紧急插播打断原有播放,可插播节目、文件和字幕,当插播结束后可自动转回原有播放任务。

二.3

显控终端主要包括多媒体控制器、音视频传输或分配设备和显示设备,各个显控终端可以播放相同的多媒体节目,并可对多路相同的节目可以按照分组方式发布播放节目,也可针对每个显控终端单独指定播放内容。

多媒体控制器接收和执行中心控制的信息及控制,通过分控端软件自动按照时间表播出,支持横屏、竖屏播放。控制器具备硬盘存储功能,文件传输可采用在网络带宽空闲条件下发送大容量的播放节目,在白天进行播放,不影响和占用办公网络,并且在网络断开或服务器瘫痪的条件下,不影响前端的正常播放。当播放实时数据、视频直播以及紧急插播的时候,则需要网络畅通。对于主控端已经分发过的节目,再次播放时无需再次发送,而对于最新传输过去的节目,分控端将严格按照时间列表和顺序进行自动更新和播放。

音视频信号传输设备,在控制器与显示设备之间,解决长距离传输、布线以及控制设备统一安放管理的问题。可根据控制器到显示屏之间的距离选择不同型号的音视频信号收发器,**标准的音视频信号收发器可延长150米,中间采用超五类非屏蔽双绞线(utp5)传输。音视频信号分配设备在控制器后,将控制器输入的一路音视频信号进行分配传输到各显示屏进行播放,播放内容同步。

系统支持各类不同的显示设备,如crt显示器、液晶显示器(lcd)、led点阵屏、pdp等离子显示屏、投影机、dlp(背投)、触摸查询机及一体机等。可根据屏正放或竖屏悬挂显示形式旋转界面,可以调整播放画面的显示比例:lcd和pdp的4:3或16:9,也可以调整为3:4或9:16。

二.4

触控终端主要包括控制器、显示屏和触摸设备(或一体机形式),各个终端接收和执行中心控制的信息及控制。终端提供操作界面、互动内容,当触摸显示屏的控制器收到使用人员利用触摸动作传来的查询后,控制器将预录的信息通过触摸显示器显示出来。可通过触控终端进行内容查询和数据请求,进行双向传输。

二.5

系统支持采用tcp/ip协议的计算机网络:局域网、广域网和无线局域网、adsl/isdn等,一般利用校园内综合布线系统和内网数据网络进行传输。

控制中心设备(播控工作站)和显控终端(多媒体控制器)都连在网络内,系统将控制中心的信息内容和控制命令发送到终端进行播放和执行。



说明:方案中所插图片均为示例图片,仅作为效果示意参考,并非本项目最终交付。

根据校内信息需求划分其应用范围、功能、信息内容均有不同,根据其对应的需求其效果也不同,具体描述如下:

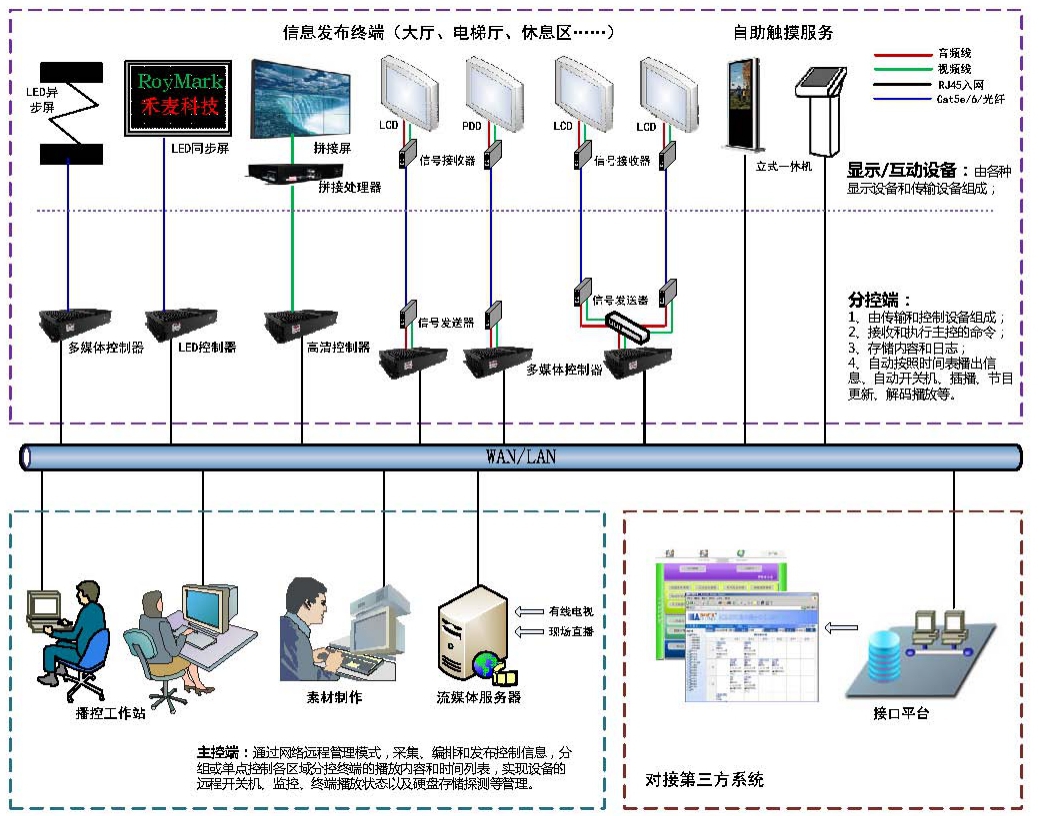

三.1



  • 本项目中多媒体信息发布系统基于校园内部tcp/ip局域网远程管理,各终端设备通过有线联网;

三.2

序号

子系统

应用规划区域

系统应用

1.

校园公共区

入口、各楼栋大堂

校园公共信息发布

校园触摸导览系统

2.

教学行政中心

大厅、门厅、电梯厅、多功能厅

多媒体教务信息公开

3.

膳食中心

餐厅区

办公和教学通知对外

4.

信息中心

大厅、休息区

馆内动态信息发布

图书信息自助查询

5.

文体中心

门厅、休息厅、接待区、观众席上方

文体活动赛况或宣传

      1. 校园公共区

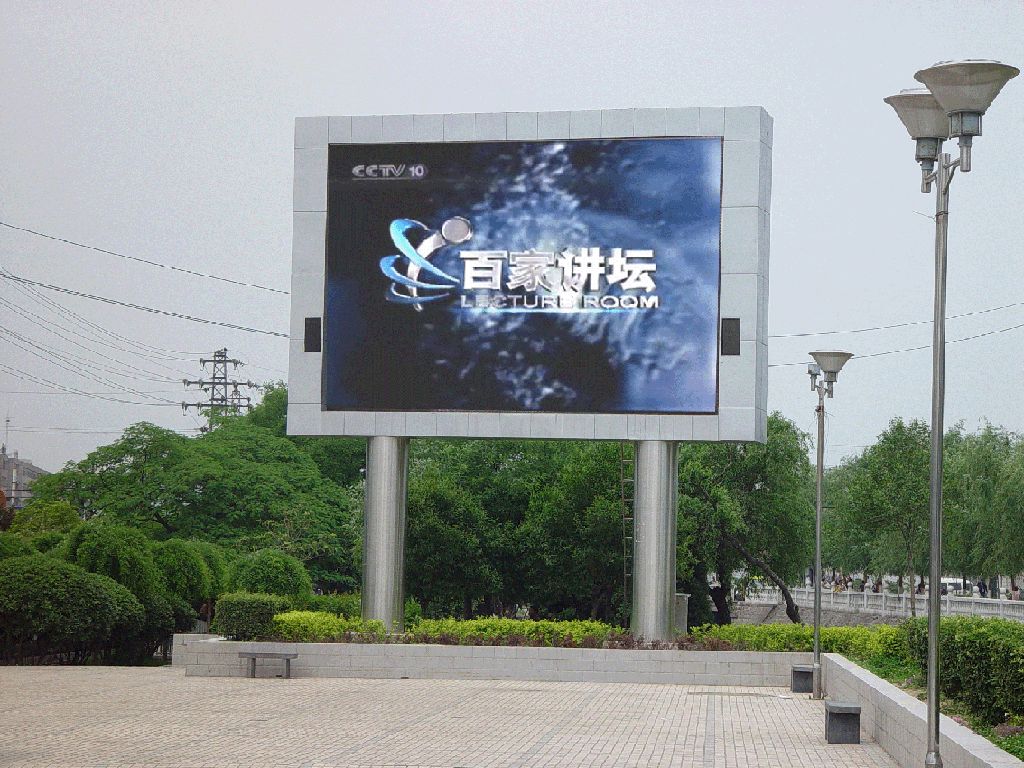

三.2.1.1 校园出入口

  • 设计点位:校园主入口处、主楼外墙

  • 面向人群:普通受众人群

  • 终端选择:led点阵大屏

  • 设计依据:屏幕尺寸大、视角广、醒目显示;

  • 应用内涵:

    1)作为公告信息窗口:提供日期、天气温度和通知信息,作为校园自用的信息窗口,摒弃传统海报张贴和纸质公告的方式;

    2)校园宣传:发布校园宣传视频或图文,如校训标语、校园文化、活动宣传等;

    3)迎宾窗口:针对校园迎新生活动、领导视察、文体运动等迎宾信息和引导。

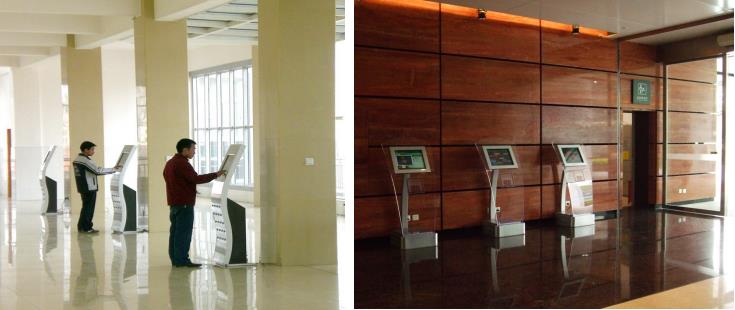

三.2.1.2 触摸导览

  • 设计点位:大楼门厅、大堂

  • 面向人群:普通受众人群

  • 终端选择:落地42寸台式触控一体机

  • 设计依据:广大师生群体共享第一手的校园资讯;同时随着数字化、多媒体网络平台等信息科技技术的广泛应用和不断升级,校园多媒体触摸导览系统的开通提供了智能导览导航,加快了校园信息化、数字化的建设。

  • 应用内涵:

    1)为每年不断增加的新生提供电子地图、校园介绍、区域导引、服务查询等服务,方便新生快速了解和熟悉校园环境;

    2)为师生提供学术讲座、招聘就业版块、青春阵地等校园文化定制模块;

    3)为全校教工/学生提供校园周边信息,如餐饮、影院、ktv等

    4)另可在机身定制校园路标显示和logo,符合学校整体风格;

    5)触摸屏采用42寸的触摸屏,触摸面积更大,显示效果更好。

  •

      1. 教学行政中心

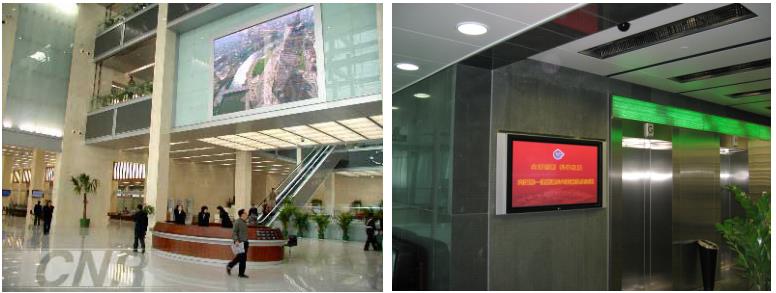

三.2.2.1 公共区域

  • 设计点位:教学楼大厅、电梯厅

  • 面向人群:教职员工、学生、领导

  • 终端选择:led点阵大屏/液晶显示屏

  • 设计依据:屏幕尺寸大、配合装修、醒目显示/近距离观看、全彩显示、配合装修;

  • 应用内涵:

    1)公告信息窗口:提供日期、天气温度和校训标语信息,发布学校内举办活动信息,如运动会、开学典礼、读书会、作品展等;;

    2)教务信息:发布教学红黑榜、表彰通知、教学安排等;

    3)活动窗口:针对校园活动发布倒计时、活动进度等其他动态信息。


  •

三.2.2.2 教室过道

  • 设计点位:教室门口

  • 面向人群:广大师生

  • 终端选择:壁挂22寸显示屏

  • 设计依据:近距离观看、全彩显示、配合装修

  • 应用内涵:信息发布系统与校园oa教学办公系统对接,第三方系统将数据库内的各种数据进行管理,信息发布系统以不同的表现形式及时显示新数据。

    1)作为公告信息窗口:提供日期、天气温度和通知信息,作为校园自用的信息窗口,摒弃传统海报张贴和纸质公告的方式;

    2)教务信息:主要是显示课程安排,主讲教师、教学内容、考试安排、考试号码等信息显示。

    3)校园宣传:发布校园宣传视频或图文,如校训标语、校园文化建设、活动宣传等;

    4)其他信息:针对学校紧急性的安排可插播紧急通知,适当时候可发布一些安全提示提醒。

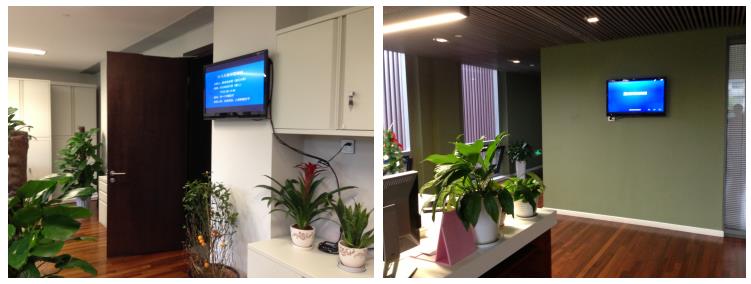

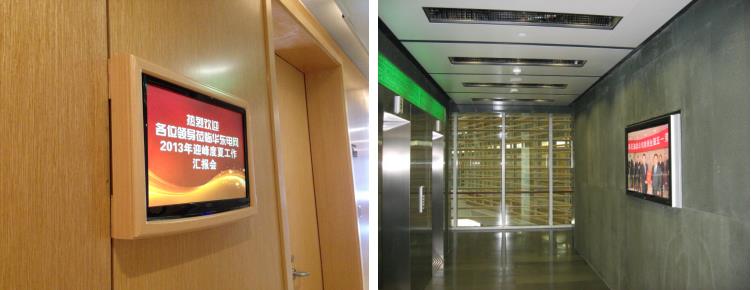

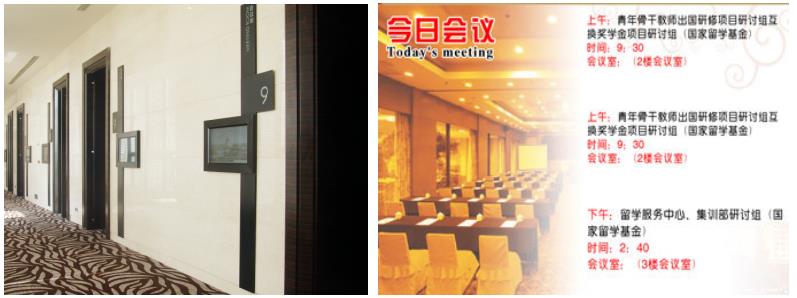

三.2.2.3 楼层公共区域

  • 设计点位:办公室公共区域、会议室门口

  • 面向人群:教职员工、领导

  • 终端选择:壁挂/吊装32~42寸液晶显示屏

  • 设计依据:近距离观看、全彩显示、配合装修

  • 应用内涵:

    1)常规信息:提供日期、天气温度和通知信息;

    2)内部办公信息管理平台:集成oa办公系统(二次开发),播放校园新闻、办公信息、活动宣传、活动倒计时等内部公共办公信息。

    3)会议引导:播放预先定制的图文信息或会议室预定情况、会议室状态(会议议程、时间、主题等);

    4)领导电子秘书:在领导办公室内设置显示屏,对接实时动态数据库,播放教育行情、教育新闻动态、会议或办公安排、电视转播等实时信息。


  •

      1. 信息中心

三.2.3.1 门厅

  • 设计点位:校史陈列

  • 面向人群:学生

  • 终端选择:led点阵大屏

  • 设计依据:屏幕尺寸大、视角广、醒目显示;

  • 应用内涵:主要面向师生发布校园文化宣传、校史简介,发布文化标语、新书推荐以及学术讲座等宣传。


  •

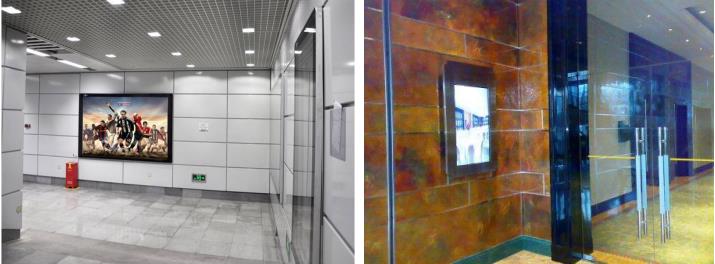

三.2.3.2 过道

  • 设计点位:休息厅、过道

  • 面向人群:校园师生

  • 终端选择:壁挂42寸液晶显示屏嵌墙安装

  • 设计依据:近距离观看、外形美观、配合装修;

  • 应用内涵:

    1)服务引导:提供各楼层布局引导,本层书库信息以及其他楼层书库信息,图书信息等;

    2)活动宣传:发布校园举办活动信息,如读书会、培训信息、教研成果发布等;


  •

三.2.3.3 触摸导览

  • 设计点位:大厅、休息区

  • 面向人群:普通受众人群

  • 终端选择:落地19/42寸立式触控一体机

  • 设计依据:提供学生了解图书馆各类信息渠道,即触即得、自助索引。

  • 应用内涵:

    1)查询介绍:藏书资源、机构设置、工作报告等;

    2)查询功能布局:各楼层布局、书籍分类、阅览室说明;

    3)读者指南:参考咨询、新书推荐、专题荟萃、读书活动等。


  •

      1. 会议中心

三.2.4.1 公共区域

  • 设计点位:大厅、门厅、电梯厅

  • 面向人群:教职员工、领导

  • 终端选择:led点阵大屏/液晶显示屏

  • 设计依据:屏幕尺寸大、配合装修、醒目显示;

  • 应用内涵:

    1)公告信息窗口:提供日期、天气温度和校训标语信息;发布迎宾信息,如家长会或是访客嘉宾参观指导工作,提供学校最新资讯、校内新闻动态、会议通知,作为学校信息窗口,摒弃传统海报张贴和纸质公告的方式;

    2)会议引导:发布会议通知、会议主题、与会人员名单等会议引导信息;

    3)活动窗口:针对校园活动发布倒计时、活动进度等其他动态信息。


  •

三.2.4.2 学术交流区

  • 设计点位:多功能厅、学术报告厅门口

  • 面向人群:教职员工、学生

  • 终端选择:壁挂22寸液晶显示屏嵌墙安装

  • 设计依据:近距离观看、全彩显示、配合装修

  • 应用内涵:

    1)常规播放:播放预先定制的图文信息或会议室预定情况、会议室状态(会议议程、时间、主题等);

    2)会议中:播放当前会议主题、迎宾信息或临时对外信息;

    3)临时插播:支持字幕、文件和节目等插播,紧急情况下可通过后台取消、更改会议和办公通知等,或在会议门口触摸屏上操作提前结束会议或延长会议。


  •

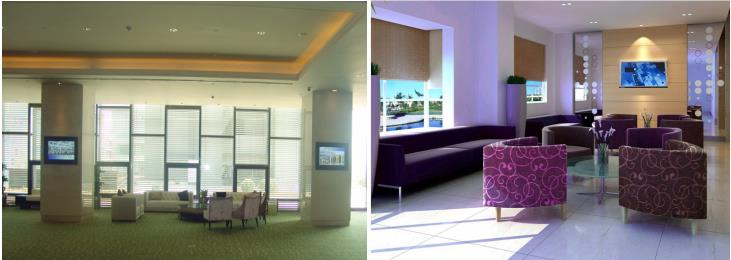

三.2.4.3 接待休息区

  • 设计点位:接待服务区、休息区

  • 面向人群:访客

  • 终端选择:壁挂32~42寸液晶显示屏嵌墙安装

  • 设计依据:近距离观看、全彩显示、配合装修;

  • 应用内涵:

    1)活动宣传:提供会议或视察活动的宣传,显示会议活动主题,活动流程等;

    2)迎宾引导:发布领导和来访者参观迎宾信息、会议活动引导等;

    3)校园宣传:发布校园招生信息、文化宣传片、校园活动宣传、捷报喜讯;

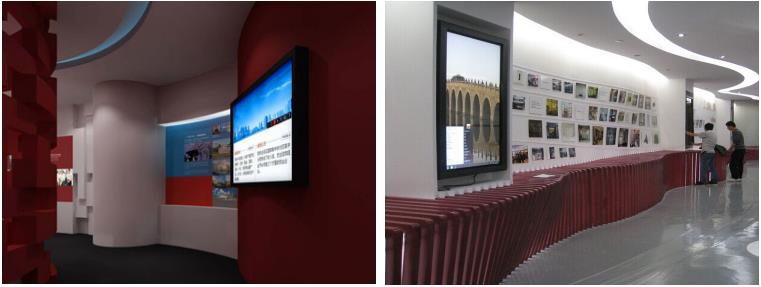

三.2.4.4 展区

  • 设计点位:展室

  • 面向人群:校园师生、访客

  • 终端选择:壁挂42寸液晶显示屏嵌墙安装

  • 设计依据:近距离观看、外形美观、配合装修;

  • 应用内涵:

    1)迎宾引导:发布领导和来访者参观迎宾信息、会议活动引导等;

    2)宣传展示:服务内容、产品发布、产品活动信息等。

    3)常规播放安排:演示和发布pg电子直营站的文化宣传短片,pg电子直营站的产品展示、荣誉、成果、公司活动风采展示,可插播临时通知,并可将会议和活动实况转播出来(需要直播编码设备支持)等。

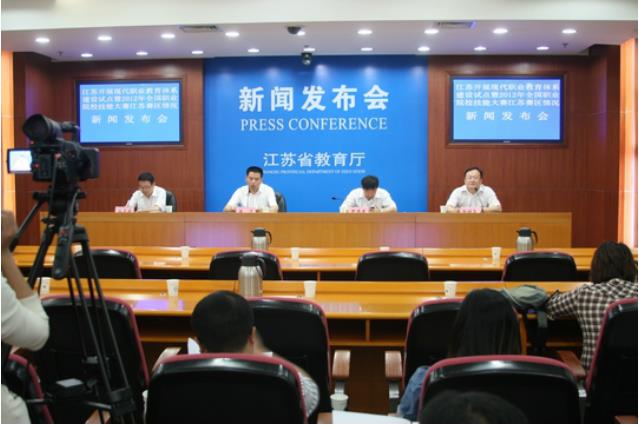

三.2.4.5 新闻发布厅

  • 面向人群:来宾、记者

  • 终端选择:壁挂42-55寸液晶显示屏嵌墙安装

  • 设计依据:近距离观看、外形美观、配合装修;

  • 应用内涵:发布新闻发布会主题,相关公告等信息;




      1. 膳食中心

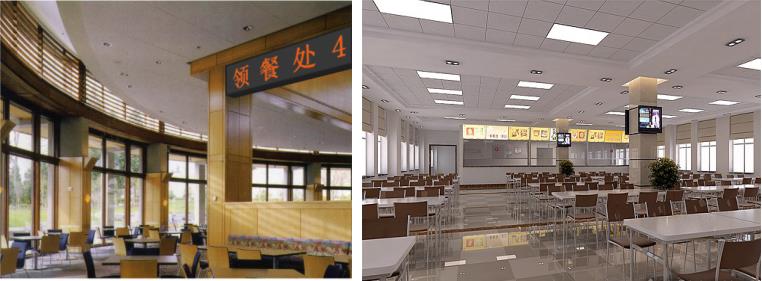

三.2.5.1 餐厅

  • 设计点位:大餐厅、自助餐厅

  • 面向人群:校园教职工、学生

  • 终端选择:壁挂/吊装32~42寸液晶显示屏

  • 设计依据:全彩显示、动态内容、配合装修;

  • 应用内涵:主要面向教工和学生提供校园公告信息,如菜品信息、温馨提示提醒、紧急公告、电视转播、健康教育、轻松视频、注意事项。


  •



      1. 文体中心

三.2.6.1 门厅

  • 设计点位:文体中心门厅

  • 面向人群:教职工、学生

  • 终端选择:led全彩显示屏/壁挂42寸液晶显示屏嵌墙安装

  • 设计依据:全彩显示、动态内容、配合装修;近距离观看、外形美观、配合装修;

    1)公告信息:在入口发布活动主题、活动内容,概况介绍或是赛事预告、健身房/球场等pg电子直营站的公告等信息;

    2)宣传展示:发布校内宣传视频、学生参与活动的视频或图片、学生优秀作品展示等

    3)其他信息:学校活动信息、天气、新闻、相关通知等。

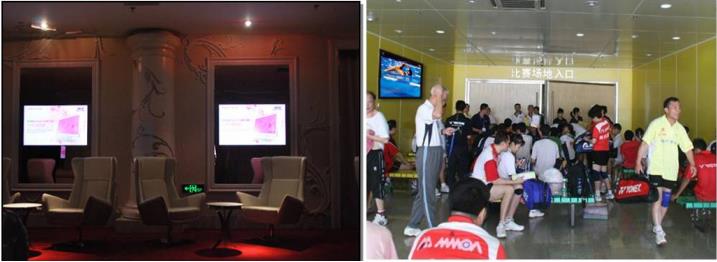

三.2.6.2 训练房

  • 设计点位: 练歌房、健身房、活动室

  • 面向人群:运动员

  • 终端选择:壁挂32~42寸液晶显示屏

  • 设计依据:近距离观看、全彩显示、配合装修

  • 应用内涵:

    1)常规信息:显示播放日期、天气温度和通知信息;

    2)迎宾引导:播放针对贵宾定制播放内容,迎宾服务;

    3)文体活动信息:发布入场信息、活动时间、临时安排、等候说明;

    4)直播观看:可转播现场视频,可将液晶电视作为双用终端,接入信息发布系统和有线电视,宾客可自行切换模式选择观看(需建立流媒体服务器和视频采集设备)。

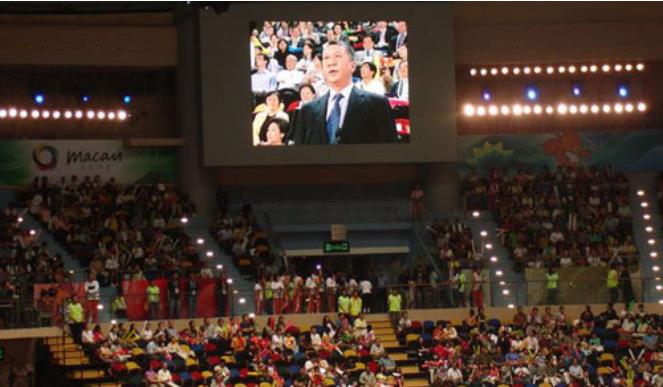

三.2.6.3 场馆内

  • 设计点位:馆内左右上方

  • 面向人群:比赛观众、运动员

  • 终端选择:馆内壁挂led点阵大屏

  • 设计依据:观看距离远、视角广、醒目显示;

  • 应用内涵:

    1)开场前服务:配合馆内直播系统,提供预定义多媒体视频信号,进行自动报幕、观看须知、开场倒计时、商业广告;

    2)辅助显示:对接比分计时系统,发布比赛计时计分信息,转播活动现场。







三.3

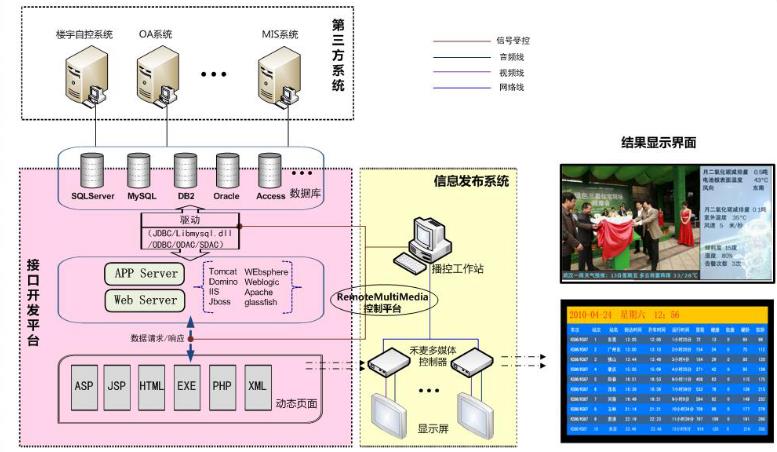

三.3.1 集成第三方系统

remote multimedia系统结构采用c/s结构,兼容b/s,以tcp/ip协议、局域网文件共享、rs232数据传输等方式灵活地跟不同数据类型的第三方系统进行对接,以asp/jsp/html/php/exe等动态形式显示:







**多媒体信息发布系统支持与不同数据类型的第三方系统进行集成:

1)非结构性数据:实时数据,支持mms/asf/udp流媒体格式,可集成视频会议(直播)系统、vod 视频点播系统等。

2)结构性数据:取自不同类数据库的数据(如oracle/sql/mysql/db2等数据库),通过iis/tomcat/ websphere/domino/glassfish等应用服务器进行处理,将数据以定制的asp/jsp/html/php/exe等表现形式发布出来,后期可拓展集成校园oa办公系统、图书信息管理系统等应用系统。第三方系统将数据库内的各种数据进行管理,信息发布系统以不同的表现形式及时显示新数据。

常见应用系统主要分java、delphi, .net, c 系统,使用不同数据库连接方式(如jdbc、odbc、sdac或libmysql.dll驱动等方式)连接不同的数据库(如oracle/sql/mysql/db2等数据库)实现数据管理。

信息发布系统可发布定制的asp/jsp/html/php/exe等动态显示形式的数据,通过web服务器和应用服务器更新显示数据动态。

3)控制类数据:读取显示rs232、485控制信号类数据,可集成时钟系统、门禁系统、访客管理系统、ats等系统。

其中,非结构性数据的接入不需要进行二次开发,有的以结构性数据库和控制类数据接入的方式需要二次开发支持。

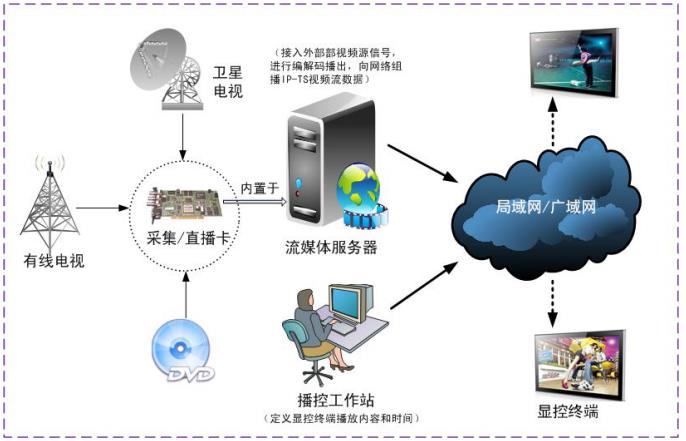

三.3.2 实时直播接入

通过建立流媒体服务器和视频采集设备可接入有线电视/卫星电视/dvd/摄像机等直播视频进行转播,通过网络将实时直播信号发送到指定区域进行播放,并支持组合播放,即将视频信号、静动态图片、文字、声音结合成一个画面进行播放;

例如:系统需要在晚上8:00至9:00转播现场/电视直播情况,9:00之后自动恢复到视频的播放节目,则主控端可以将直播节目和视频节目都编排到节目单和播放任务中,并分发给分控端,分控自动接收和执行播放任务。

有线电视/卫星电视接入:显控终端实时观看电视节目和直播视频,后台可以随时对播放列表里的播放节目与直播视频进行切换,可灵活地在主控端实现电视节目的频道切换和选台功能。

现场直播转播:主控端可以预先编排好信息发布节目(按照时间列表和任务列表将编排好,将现场直播作为一路节目源编排到节目列表中)将其分发给相应的分控端。

多路直播源同时接入:系统可扩容增加编码设备(增加多路编码卡或直播编码器设备),同时将多路有线电视节目或演播直播节目接入到前端,可实现同时多终端个性化转播显示;

手动插播:主控端也可以手动随时将视频节目切换到有线电视/现场直播节目上,或随时插入一些紧急信息和通告等。







三.3.3 结合触摸互动系统

统一终端管理:系统可远程定义触摸终端的时间开关机规则,对其进行监控和设备管理;

互动和发布内容切换:可设定任意切换时间,在该时间内无人触摸的状态下,系统可以按照信息发布编排的节目和任务来自动播放信息,触摸互动时只需轻触触摸屏,即可自动切入触摸互动主界面。当无互动动作一定时间后,系统又自动切换到信息发布的节目中来。

例如:用户离开触摸窗口10秒钟后,系统将自动又恢复到多媒体信息发布节目上来,继续播放各类多媒体节目。触摸查询和信息发布系统之间既相互独立,又协同交互式工作,将两者进行统一和结合。

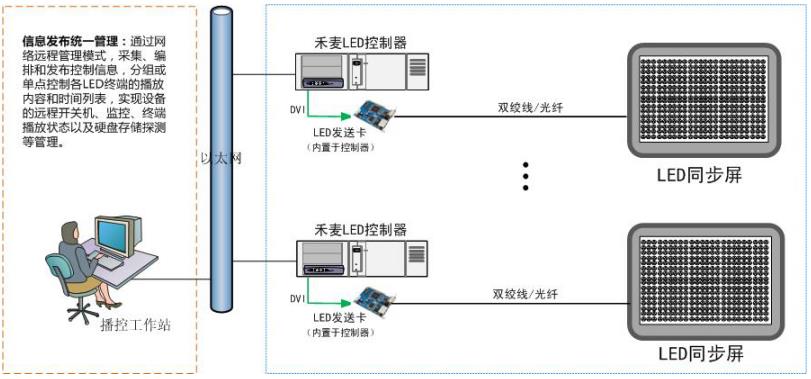

三.3.4 集成led同步屏

系统可为用户构建基于crt显示器、lcd液晶屏、led点阵屏、pdp等离子显示屏、投影机、dlp(背投)、触摸查询机、大屏幕拼接墙及一体机等各种显示设备的信息发布平台。

一般led同步屏主要是led全彩屏和双基色大屏,屏幕连接专用的led发送卡,发送卡输入是通过dvivga输入。**信息发布系统的led专用控制器输出有vgadvi输出,可以将led发送卡安装在**led专用控制器上,控制器信号输出到发送卡,再输出到led屏幕上。

多媒体发布系统将led屏幕作为显示设备,统一集中到系统网络内部进行管理控制,再根据led调整其显示比例,通过主控端统一来编排节目和播放,若项目有nled屏,无需分n个管理工作站。







remote multimedia系统通过网络远程控制各区域显示终端,能够对显示终端ip进行管理,对不同区域的显示终端进行分组,能够对显示终端进行电源管理,对所有显示终端具有自动校时或者定时校时功能等。

具体功能如下:

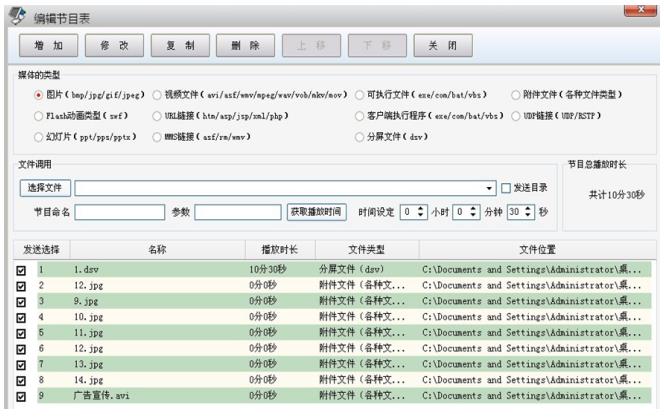

四.1

  • 能够显示各类当前流行的静态格式,如jpg, gif, bmp,jepg…..

  • 能够显示各类当前流行的动态格式,flash, pps, ppt….

  • 能够显示url链接,htm,asp,jsp,xml,php….;

  • 能够显示各类当前流行的视像格式,mpeg2, mpeg4, wma, vob avi, avi (divx)….

  • 控制端显示端可执行文件格式,例如:exe,bat,vbs,com格式文件;

  • 能够实现视频点播格式:mms视频实时流媒体,支持asf/wmv等流媒体格式实现远程点播功能;

  • 在播出节目过程中还可以插入网页作为内容,终端可以自动在有效时间内显示网页内容。

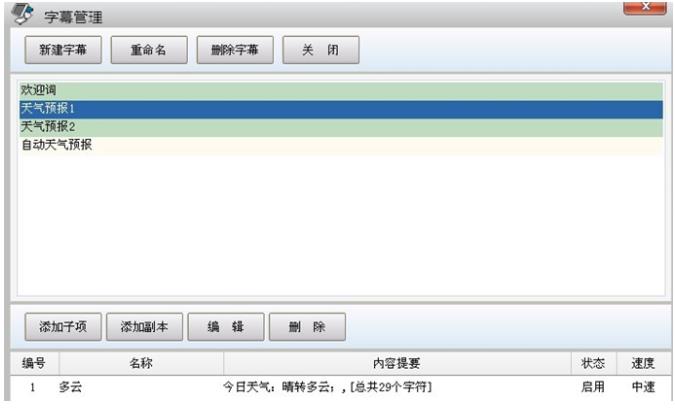

四.2

  • 能够定义字幕列表,并且能够定义子字幕名称;

  • 字幕内容:迎宾信息、活动通知、公告等等;

  • 可执行功能:能够定义文字大小、字体、文字效果;

  • 字幕效果:能够定义字幕边框的大小、线条的粗细、背景颜色以及显示速度。







四.3

  • 可以设定独立播放时间表,透过独立时间表管理显示屏播放信息;

  • 可以设定群组播放时间表,设置多个显示屏播放的相同时间表;

  • 播放时间表容许预先设定不少于180天的播放信息;

  • 能够自订时间单位(00:00 – 23:59);

  • 能够自订播放周期单位 (5mins, 10mins等),这样可以控制每次信息显示时间;

  • 定时播放:指定于某天内的某一段时间播放讯息;

  • 指定时间播放:指定于今天至某天来的某一段时间播放讯息;期间播放:指定于每星期某天的某一段时间播放讯息;

  • 提供播放前预览功能;

  • 能够编制广告播放时间及支持循环播放功能(日、周、季度、半年等)。







四.4

  • 可实现播放画面的多画面任意分割以及调整播放画面的大小和位置;

  • 系统提供自带分屏模板,用户可需修改每个分屏窗口的内容以及显示参数;

  • 系统提供自定义分屏工具,用户可进行任意画面分屏设置,每个窗口可独立控制,播放不同的内容,任意组合画面;

  • 分屏子窗口能够播放所有系统支持的节目类型,如视像节目、图片、文本节目等,分屏子窗口能被单独设置的背景图像。

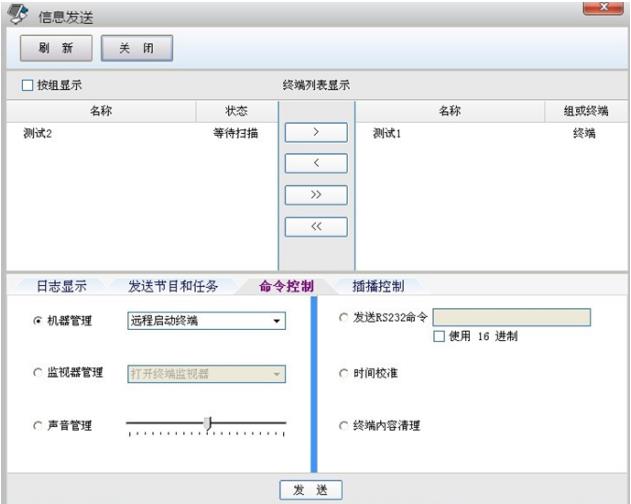

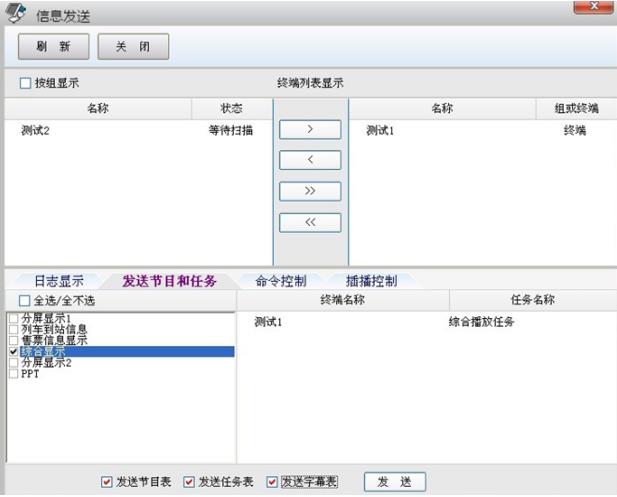

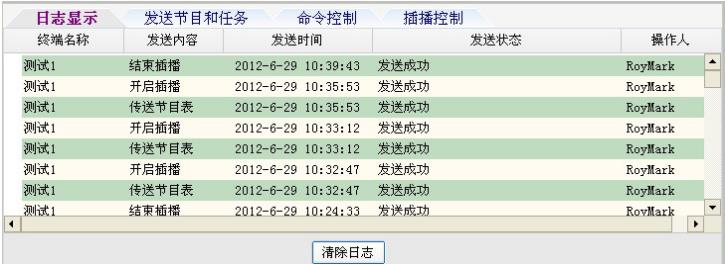

四.5

  • 具有发送日志的显示功能,能够详细记录每次发送的情况;

  • 能够发送远程显示终端开机关机指令;

  • 能够发送节目、节目列表、字幕表、播出任务表;

  • 能够发送串口通讯指令便于调节显示终端的参数;

  • 能够发送时间校对命令进行显示终端时间校对,保证工作站时间统一;

  • 能够控制其它外围设备,能够集成相关的电视、dvd等设备实现统一时间控制与设备管理。

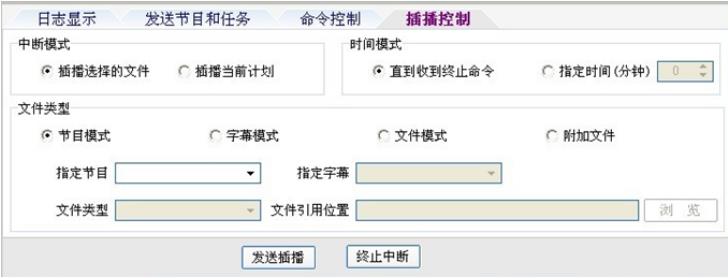

四.6

  • 能够定义紧急插播的类型,例如消防联动插播、紧急通知文件插播、当前任务插播等等;

  • 能够定义紧急插播的时间模式,例如:直到收到终止命令、指定中断时间;

  • 插播文件类型:能够插播节目清单、紧急字幕、具体的文件;

  • 能够插播节目及紧急信息到指定显示终端显示器上。







四.7

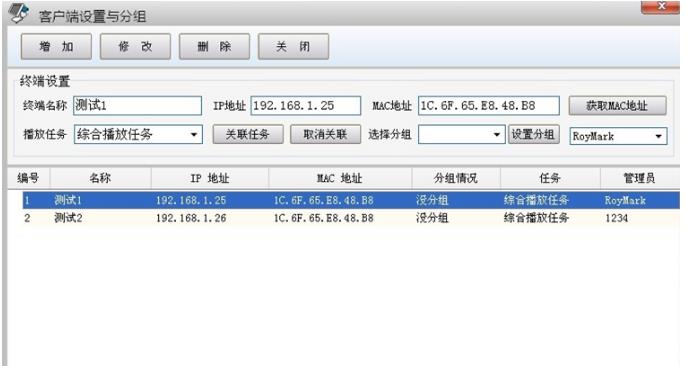

四.7.1 控制终端管理

  • 能够定义终端属性,例如:ip地址、名称、mac地址等等;

  • 能够定义分组,能够对显示终端进行分组,例如:pdp显示组;

  • 具有任务关联功能,能够将任务与显示终端关联起来;







  • 远程开关机控制;

  • 系统具有探测硬盘状态功能, 硬盘空间不足可以轻易知道。

四.7.2 显示终端管理

  • 在能够在指定时间段关闭显示终端的信息发布,当无需进行信息发布时,便可实现关闭显示功能,使显示屏进入待机状态;

  • 系统可发送rs-232指令控制显示设备的电源开关和模式切换;可对不同的显示设备进行电源和模式管理,如投影仪、液晶电视、等离子显示屏等。

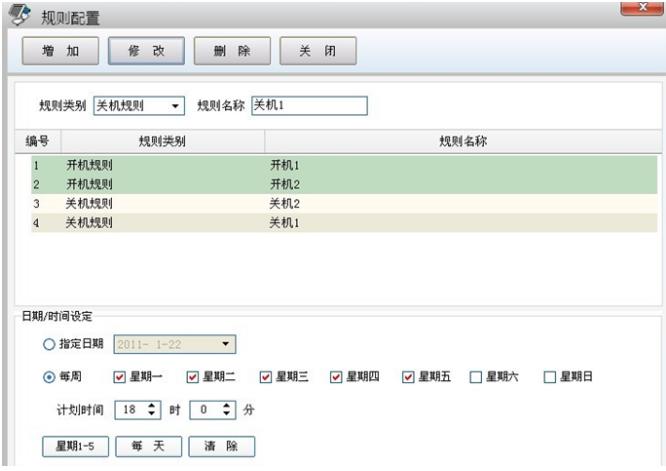

四.8

  • 系统可以远程控制每一个视屏的开关规则, 包括在指定的时间开机及关机, 或每周特定的时间设定规则, 方便客户终端管理及节约电源;







  • 能够做到无人值守实现电源管理;

  • 能够按单个的显示终端管理,也可以按组进行管理;

  • 能够定义开机规则、关机规则;

  • 针对规则能够分别或分组定义指定日期的开机或者关机,也可以指定每天、每周;

  • 支持断电后来电自启动;

  • 可以远程启动及关闭终端;





  • 对终端作时间校准;

  • 每一个终端都有一个指定的ip地址及mac地址, 清楚知道每个终端的位置及跟进设定;

  • 能够定义分组,能够对显示终端进行分组,例如:pdp显示组;

  • 具有任务关联功能,能够将任务与显示终端关联起来。

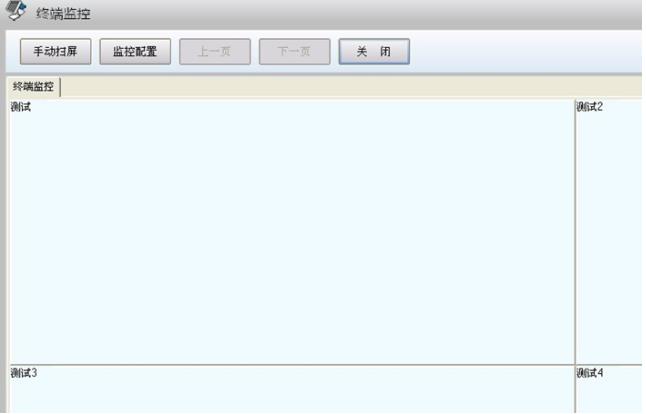

四.9 子系统

  • 能够选择要监控的显示终端,然后将前端正在播放的内容进行图片截取,获得后台的监控。

  • 系统可采用界面监控的形式获取前端播放内容的画面状态,监视浏览正在播出的信息内容,监视人员可随时中止不良信息的播放,并迅速切换为已预制的其他播放信息。





四.10

  • led节目管理功能,具有新建、修改、删除功能;

  • led终端管理功能,能够定义led屏幕的具体参数与尺寸等等;

  • 具有定义led播放窗口大小和坐标功能;

  • led的发送与效果上传功能。





四.11

  • 系统详细列出每一个终端的运行及传送状态, 如果发生问题, 状态会出现警告字句;

  • 能够自动检测整个系统的工作状态,能够智能地判断故障出现,并自动告警和日志记录。

  • 创建各种日志数据,包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等等。

  • 集中保存系统的各种设置信息,包括系统的工作模式参数、各种自动维护程序的运行参数等。

  • 集中保存系统的结构配置信息。

  • 集中保存系统的用户配置信息,包括用户帐号、用户密码、用户权限、用户组等。

  • 集中保存系统的各种日志信息,包括告警日志、事件日志、用户操作日志、分类信息的播放日志、外部系统导入/导出信息日志等。

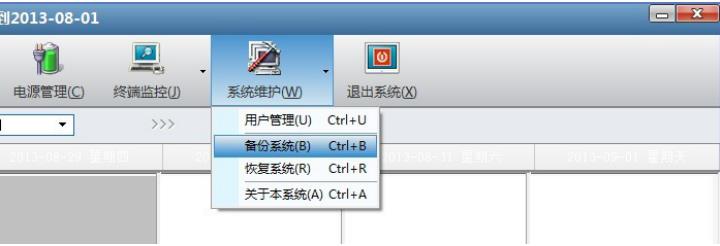

四.12

  • 系统可进行定期的备份,避免信息发布系统所存储的内容丢失;

  • 系统可将操作日志、任务列表、终端参数等操作数据进行备份;

  • 备份数据可保存成文件形式,在系统运行时,通过备份文件导入进行系统恢复;

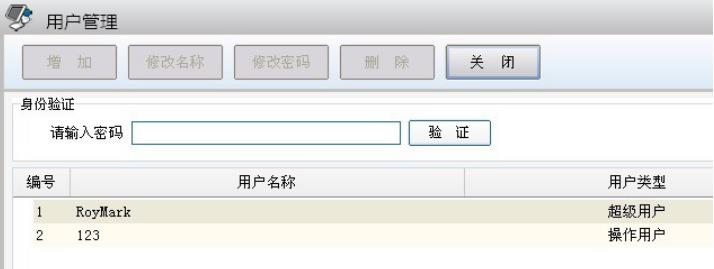

四.13

  • 具有用户权限设置功能;

  • 具有用户添加、删除、编辑、密码修改功能。







四.14 系统

  • 管理员通过账号密码和移动加密设备登录系统管理中心,不同角色拥有不同权限,并按分组赋予不同权限;

  • 能按点位布置、播放内容类型进行权限的分配和管理,本系统能支持多级管理,每个级别的管理员拥有不同的权限;

  • 各级之间通过网络通讯,其中总部作为高级管理平台可以向其管辖的低级平台推送数据,管理低级平台的发布终端。下级平台可以向上级平台推荐内容资源,上级平台汇集各类资源后进行整合。

四.15

信息查询系统由资料库,及信息查询系统服务器组成,利用综合布线和计算机网络传输。信息查询为一人机互动式平台,触摸显示屏上有简单直观的查询选项(根据学校数据需求而定),操作方便、检索信息迅速。



序号

软件模块

菜单设计

备注

1

电子地图

校园地图

重要功能区标识

可取代传统的导示系统功能。

2

校园介绍

建筑信息

背景介绍

师资力量

查询本建筑面积、高度、位置等信息以及其他背景介绍。

3

服务指南

服务引导

校务指南

提供校园服务设施介绍、校园生活指南等

4

对外宣传

文化宣传

活动宣传

提供对外信息,如新生入学、学校宣传、重大活动等。

5

交通指引

位置平面图

交通路线引导

公交站线路、地铁站线路及

自驾行车线路

6

周边配套

配套商业

城市窗口

周边标志建筑或地图、商业配套信息。

7

其他内容

信息公布窗口

其他内容

备注:具体查询功能模块根据项目实际情况定制并计算费用,内容素材由客户自行提供



信息查询通过编制程序设定问题与答案,利用综合布线系统下传资料至触摸屏前端的信息查询系统控制器内。当触摸显示屏的控制器收到使用人员利用轻触字式屏传来的查询后,控制器将预录的信息通过触摸显示器显示出来。

  • 维护简单:触摸点击即可查询,系统拥有的超强维护工具,不需要专门技术人员进行日常维护。

  • 即时更新:可及时、方便地对数据进行后台维护、更新和制作广告信息;

  • 网络管理:同时提供超强网络服务功能。

  • 检索引导功能:系统设有索引目录,所有的信息查询功能模块均按一定要求检索引导查询;

  • 导航功能:整个系统设有导航菜单,用户可根据需要查看,并具有帮助功能,帮助查询者更好的了解和使用本系统;

  • 集锦功能:把系统里涉及的图片和视频资料分别集中到图片集锦库和视频集锦库里,方便查询者统一浏览图片和观看视频资料;

  • 自动轮播功能:在触摸查询机无人使用时,通过录像片、图文、动画等方式形象、生动的自动轮播中心的介绍、回顾等;

  • 集成第三方系统:可通过二次开发集成第三方系统,连接数据库,用户可通过查询页面索引实时信息。

  • 硬件拓展:多媒体查询系统的软硬件采用模块化设计,在硬件方面为可以增加功能组件如磁卡阅读器等,软件方面则可以根据用户的要求灵活增加功能模块,使系统可以具有良好的扩展性。

  • 界面友好、美观,操作简便:没有复杂的操作,没有令人眼花缭乱的菜单,只需轻轻触摸屏幕上的相应图标,就可轻松查询到所需信息。

  • 远程管理:触摸显示屏具有远端控制功能,管理人员能在计算机网络远程启闭触摸显示屏。

  • 兼容当前的主流多媒体格式:集图像、声音、文字为一体的多媒体电脑系统,并且支持音视频同步显示,后台编辑服务器将所需要发布的信息数据发送到查询机上供用户自助查询查看。

五.1

作为**科技的基础支撑平台,多媒体发布系统 (ids)充分吸收实际运行中各类用户需求,并不断运用各国际标准组织在数据通信领域的创新技术和发明,以保持在业界的领先地位。

先进稳定的系统架构:系统采用c/s与b/s结合的架构,网络及服务器占用率极低,数据安全存储并管理,开放的api接口,针对第三方应用系统开发出更为丰富的业务,形成优势互补、深度集成、合作共赢。

通用的数据传输标准:采用已经广泛应用的tcp/ip网络通讯协议,系统可以运行在所有基于tcp/ip的局域网、广域网和无线局域网、vpn网络。

全面的显示设备集成:为用户构建基于crt显示器、lcd液晶屏、led点阵屏、pdp等离子显示屏、投影机、dlp(背投)、触摸查询机、大屏幕拼接墙及一体机等显示设备的信息发布平台。

准确实时的播放体系:终端准确地按照服务端编辑好的节目与列表播放信息,可分组、独立和统一地播放信息内容,在紧急情况下可插播节目、文字、图像、视频、字幕等信息,可实现视频点播、电视转播以及高清直播等。

强大的格式支持功能:支持多种显示格式:jpg/bmp/gif/png等图片;swf/htm/ exe/com/ppt/flash等文件;asp/htm/jsp/xml/php等动态页面;mpeg1/mpeg2/mpeg4/avi/asf/wav/vob等视像文件;支持 vcd 2.0, xvcd compliance/ dvd, svcd compliance/ pcm/ac-3/等音视频编码。

安全智能的管理模式:独有的数据加密和校验技术,自动日志和报表统计,保证安全的系统操作、数据传输、合法播放和信息安全。可提前预制180天的节目单,在无人看管的情况下自动播放信息以及完成播放与显示设备的开关机,不实时依赖网络,可脱机发布;可实时监控各播放设备状态、节目播放状态等实时信息。

简单方便的系统操作:系统界面简洁大方,人性化ui界面设计,操作简单方便,节省操作人力资源。

五.2

本项目的设备选型及设计规划按照以下标准执行:

1)本项目甲方提供的图纸、技术要求文档及需求文档。

2)主要国家规范:

  • 《建筑工程设计文件编制深度的规定》2008年版   建质[2008]216号

  • 《智能建筑设计标准》                          gb/t50314-2006

  • 《建筑物电子信息系统防雷技术规范》            gb 50343-2004

  • 《民用建筑电气设计规范》                      jgj16-2008

  • 《局域网标准》                                ieee802

  • 《以太网通讯标准》                            ieee802.3

  • 《设备可靠性试验总要求》                      gb850.1-86

  • 《电器设备安全设计导则》                      gb 4064-83

  • 《电磁辐射防护规定》                          gb8702-88

  • 《工业控制用软件评定准则》                    gb/13423-1992

  • 《计算机软件开发规范》                        gb 8566-2001

  • 《计算机软件产品开发文件编制指南》            gb 8567-88

  • 《计算机软件需求说明编制指南》                gb/t 9385-88

  • 《计算机软件测试文件编制规范》                gb/t 9386-88

  • 《软件工程术语》                              gb/t 11457-1995

  • 《计算机软件质量保证计划规范》                gb/t 12504-90

  • 《计算机软件单元测试》                        gb/t 15532-1995

  • 《软件文档管理指南》                          gb/t 16680-1996

  • 国际电工技术委员会(iec)相关标准

  • 电气电子工程师协会(ieee)相关标准

  • 国际标准化组织(iso)标准

  • 电子工业协会(eta)标准

  • 国际电信联盟(itu)标准

六.1

六.1.1

  • 根据不同的功能要求,信息发布显示屏一般采用壁挂或者悬挂方式安装,在1.2-1.8米左右。如果液晶屏的安装是吊装在墙壁上,需要安装吊架,如果液晶屏是嵌入墙壁,那么就需要对墙壁进行切割,如果是装修后的墙壁环境则需要装修公司的配合。

  • 显示屏支架选型:一般在支架选型方面,一般要求显示屏厂家配套相应安装支架,或者根据现场环境定制。

六.1.2 控制器放置

  • 标准控制器机型为为1u式控制器,统一安装在间弱电间或弱电井机柜(19寸机柜)里,且每个控制器之间必须保留至少1u的空间,便于机器散热、后期维护、和辅助设备放置;

  • 如果现场环境特殊,需要控制器放置在显示屏后嵌墙安装或者吊装,则可选择迷你盒型式控制器,并根据控制器尺寸预留好安装控件。

六.1.3 一体机安装

  • 一体机(含显示设备、控制器和触摸屏一套)通常是采用落地或壁挂安装,壁挂在1.2-1.8米左右,如果需要嵌入墙壁,那么就需要对墙壁进行切割,如果是装修后的墙壁环境则需要装修公司的配合。

  • 落地安装:在安装的位置预留网口和电源插座。

六.1.4 放置

  • 控制管理电脑:放置在管理机房内,连接系统网络交换机;

  • 系统软件也可以安装在个人的办公电脑上面,进行日常系统操作。

六.1.5 其他设备安装

相关的配件,如信号收发器、音视频分配器、流媒体服务器、视频采集卡、等可以参照设计图纸的连线图进行安装;

六.1.6

  • 建议为本系统单独组网,走综合布线系统,播控工作站和所有控制器通过交换机连接在同一局域网内,并保证在同一ip段;

  • 若本系统点位较少,需与其他系统共用网络,则需进行vlan划分,必须保证本系统设备在同一vlan内;

  • 核心交换机要提供2个1000m网口,用做服务器接入;

  • 障交换机正常供电,无端口限制,网络通畅,局域网内各设备互通;

  • 控制器和管理主机通过utp双绞线连接网络交换机;

  • 控制器所在弱电井到前端显示屏这段用于传输音视频信号的网线已经布置完毕,且两头打完水晶头,测试八芯需全通;并在弱电井一端网线上做好相关位置的标签。

六.1.7 安装专用软件

主要包括调试软件、控制软件、播放软件及其它专用软件,其安装方法和操作,详见使用说明书。

六.1.8

  • 显示器与控制器之间的距离:vga线传输距离不超过28米,hdmi线传输距离最大不超过18米,rs232线传输距离最大不超过50米(可转成rs-485总线传输达到上千米)。

  • 线材选型:视频线一般采用3 4芯的vga线或hdmi线,网络线一般采用5类或六类线;rs232协议控制线(如果对液晶屏要求定时的开机、关机,则液晶屏应提供rs232控制口)。

六.1.9

  • 控制器所安装在的机柜需保证ups不间断稳定电源的供应和足够的三孔强电插线排,同时弱电井/间220v强电供应正常

  • 显示屏安装的位置提供220v强电面板,面板至少带1个三叉和1个二叉强电面板,以保障显示屏(三叉)和接收器(二叉)的供电,同时面板强电供应正常

  • 若控制器为迷你型控制器,且放置在显示器上方吊顶,则应保障强电面板放置,且供电正常,并且检修口已全部制作完毕

六.1.10

  • 要注意插接件的极性与方向;

  • 各接口插件要连接好,不得有松动或未到位现象。

六.1.11 环境

系统正常工作应满足如下环境条件:

交流工作电压

220v, 50/60hz

工作环境温度

低温-25℃;高温 60℃

相对湿度

10% - 90%

设备运行环境

需保持空气流通,不可置于密闭空间造成系统过热现象,机壳四周保持5cm的间距,机壳上方不可有物体加以覆盖

六.2

为了使得系统建设的同时能够产生经济效益,因此需要合理的计划资源,施工前需要对工程做周密的计划与安排,我们根据以往大量项目的经验,建议五步实施法,具体如下:

    1. 资源计划,针对系统的上述实施环境进行确认;

    2. 工程施工,施工过程中要求严格按照公司施工的标准与规范进行施工,这样今后可以大大降低维护成本。请参考《项目施工手册》。

    3. 软件调试与操作培训:请参考《软件安装手册》、《系统操作手册》。

    4. 建立工程档案,主要

    5. 制定后续维护运行计划:主要包括人力资源安排,其中该员工职能主要包括:节目更新、设备维护、软件维护







六.3

我方指定现场负责人、现场调试负责人、安全员和质量负责人和培训人员。

我方现场负责人全面负责我方在现场的各项施工管理和协调,现场安装负责人负责管线、设备安装,现场调试负责人负责现场调试工作,质量负责人全面负责现场各项质量。

在设备调试阶段,我方培训人员将对甲方指定的运行维护人员进行现场培训,讲解设备运行的操作规程和注意事项,就设备运行中可能出现的故障进行讲解、示范,使他们对设备的原理有足够的认识,能够对简单的硬件方面的故障迅速予以排除。

设备安装调试完毕,我们还将对甲方的有关操作人员进行应用软件的操作使用培训。

六.4

为使操作管理人员能熟练地使用、管理系统,我公司针对信息发布系统的特点制定了培训计划。

六.4.1

培训高级管理人员2名(大专以上学历),一般操作人员4名(高中以上学历)。(具体人数可根据甲方实际需求调整)

六.4.2

培训时间为一天,每天八小时,地点为甲方现场。(如有需要我方可根据实际培训效果增加培训时间)

六.4.3

针对不同的阶段我方将根据进度邀请甲方相关人员介入系统安装及后期调试,以加强对系统的了解 ,项目结束并验收后我方将按照以上指定的时间表给甲方相关人员进行系统培训

时间

内容

上午

系统管理及高级设置

下午

系统应用操作及基本维护

六.4.4

  • 了解系统的结构原理

  • 了解系统的工作原理

  • 具有初步的系统安装能力与维护能力

  • 简易系统故障诊断及故障排除

  • 掌握软件使用

  • 高级管理人员能对各系统软件进行后台维护

六.5

在建设项目中,我们将按照**科技的pg电子游戏官网官方网站的技术支持体系与pg电子直营站的售后服务体系为用户提供完善、周到的系统维护和支持服务。并且由专门的pg电子直营站的售后服务部门和人员提供专业的服务。

我们提供的维护和支持服务包括:

服务类型

服务内容

维护和应急服务

提供7*24热线服务,对用户提出的问题,如果电话无法解决,做到4小时内响应、24小时保证问题解决(0755- 82285316)

培训服务

可随时提供培训服务,包括应用系统的操作、系统结构、系统管理培训、开发技术培训等

升级服务

同系列版本升级和全新产品升级

回访和跟踪服务

定期电话回访、质量调查、评价调查、产品信息发布、老客户活动

其他服务

技术问题解答、投诉、咨询和规划等,通过热线、即时通讯、email等方式与用户进行在线服务

后续服务内容

1、网络咨询服务:长期为客户提供免费的技术咨询服务;(0755- 82285316)

2、系统扩展服务:帮助客户规划后续的系统,提出全面系统的pg电子直营站的解决方案。



仲子路智能13年专注于机房建设、网络综合布线以及弱电工程,为客户提供咨询、规划、设计、施工、运维一站式pg电子直营站的解决方案,免费热线:4001-868-111,总部在南京,项目遍布全国。pg电子游戏官网官方网站-pg电子直营站


声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!

logo

专业承接弱电工程和机房建设项目!

全国统一电话 4001-868-111

回到顶部
网站地图
