住宅小区led大屏显示方案 -pg电子游戏官网官方网站

发表时间:2019-08-03 人气:3645

1、设计方案

一、工程概述

项目施工地点:兰州欣欣茗园住宅小区

显示屏一:p10室外单色led显示屏

有效显示面积:长4000mmx高2880mm =11.52平米

显示屏二:p10户外单色屏

有效显示面积:长2880mmx高1920mm = 5.52平米(3块)






二、系统原理

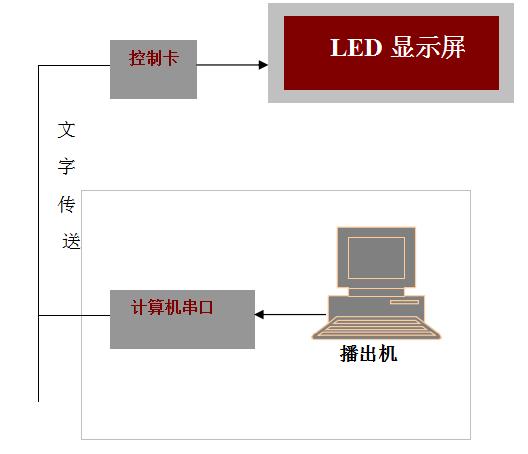

上图所示,显示系统为异步显示系统,异步显示系统即在计算机上通过编辑软件编辑好屏幕内容后发送到大屏上面在大屏上显示,然后计算机就可以做其他工作或关机,不占用计算机。这种结构的显示屏由播出机、控制板、屏体等组成,相互连接的关系如图所示,图中播出机为一台pc计算机内含发送软件。

 播出机一方面负责显示内容的信息收集,并将待显示的内容按led屏要求的特定格式和一定的播出顺序向控制板上发送,控制卡将接收到的信息自动分配到led显示屏的每个显示单元,并向显示屏提供完成显示所需要的各种信号。屏体是led最终显示单元,它由led显示模块框架、电源和各种信号连线而构成。

三、显示屏体部分

屏体包括显示部分、电源控制部分、安装方式、框架等

1、显示部分

显示屏由单元板或单元箱体拼接组成,是显示屏的主要部分。

2、安装方式和框架结构

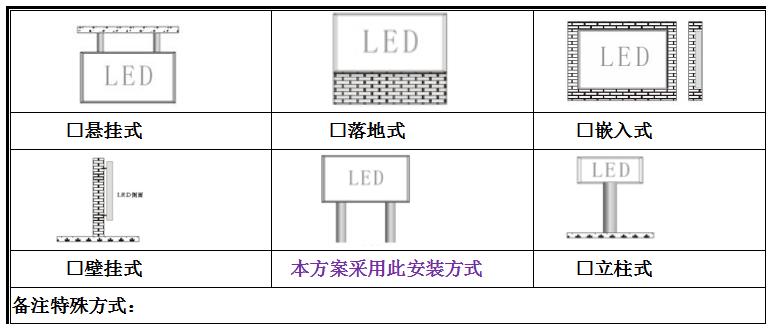

安装方式有一下几种:(如下图)

3、电源控制部分

     显示屏工作电路全部为低压5v直流电源,由专用开关电源从普通市电单相电变压整流而来,由于是低压工作故安全性高不存在触电的危险(*虽是低压电路但非专业维修人员也严禁随意触摸及拆卸显示屏内部任何部位),直流电源亦不会产生电磁干扰及辐射。

四、显示屏系统技术参数

p10户外单色一般参数



项目

参数

备注

象素点间距

10



象素密度

10000点/平米



象素组成

1红:635~640mcd



单元点阵排列

32×64



单元尺寸

320mm×160mm



单元重量

≤35kg



屏幕不平整度

<1mm



驱动方式

1/8扫



灰度等级



屏体亮度

1500cd/㎡



均匀性

显示颜色无明显色差



可视距离

5~30m



最佳距离

5~10m



亮度调整级数

可根据现场采光无级自动或手动调节



换帧频率

60hz/s



控制方式

脱机网络控制



显示卡分辨率

1024×768@60hz



扫描速度

160帧/s   垂直扫描



显示数据输入方式

计算机键盘实时编辑发送



盲点率

不大于万分之一



显示颜色

单红

操作系统支持

2k/xp



数据传输接口

rj485接口   专用通讯协议  传输速度:60mhz/s



可靠传输距离

100m



可视角度

水平120度  垂直120度



平均无故障工作时间

>10000小时



每平方米最大功耗

16w



每平方米平均功耗

10w



供电类型

市电单相



工作温度

-25℃~ 70℃



工作湿度

10%~95%rh



工作方式

24小时连续工作



电源接地保护

具有短路、超温、过流、过压等技术防止象素管烧坏;接地电阻不超过1欧姆

安装方式

正面单元板拆卸,不影响使用方便维护

边框材料

专业铝合金边框

自动远程开关

具有自动开关显示屏电源开关功能,操作人在主控计算机即可下达指令

屏体保护功能

屏体过热、无信号输入自动关断显示


  二、工程方案

一、设备交货

 本设备的设计、生产、安装及调试全部由我公司完成,属于“交钥匙”工程。我公司负责将显示屏生产至成品,并安装到指定安装位置。

二、货物运输

显示屏到施工现场的运输由我公司负责。发货之前我公司将会电话通知甲方,告诉准确的到货时间。随箱附带货物清单,以备双方共同验货使用。

三、施工准备

合同签定后,乙方将立即派设计工程师到施工现场配合甲方进行结构件的预埋工作,并与甲方共同确认布线方案。

显示设备安装人员与设备一同进入施工现场,作好施工准备工作。

四、工程布线

本项目工程布线为二部分:

第一部分为控制计算机和显示屏之间的布线,采用一根超五类双绞网线。

第二部分为显示屏的电源线,电源线采用单相市电制(一火一零一地),屏电源线为2.5布线平方bvr线。距离根据现场情况确定。

五、工程服务

1、 需方责任

买方需提供必要的安装条件,包括符合显示屏要求的供电(220v单相电);可供施工及安装的空旷场地屏幕控制室;完整可靠的预埋设备,保证承重墙体的安全性;及时确定控制机房位置及操作人员。

2、供方责任

供方负责显示屏的框架组合安装、显示屏的安装调试及试运行等。

六、施工进度计划

整体工程合同签定后30天内完成。

七、保证措施

1 屏体设计保证

① 可靠性设计
降额设计:所有电路元器件均按满额的70%以下降额使用,以增强系统对本身动态环境适应性及对使用环境的耐冲击能力。
  ② 容错设计

*  在数据通信、处理及存贮过程中,采用有效的容错技术,迅速纠正偶然错误,保证数据的正确无误。
    *  软件采用各种容错措施。
    *  数据保存采用各种容错措施。

*  程序误操作,实时提示。

*  利用合理性判断,剔除法数据正确。

③ 系统可维修性设计
显示屏体为标准结构设计,整个屏体由完全相同的单元组成,可以互换,更换只需几分钟时间。
  ④ 具有良好的技术保障体系

*  具有一批高素质的研究人员,不断研制和开发新的显示屏技术和产品, 确保用户满意,产品达到国际先进水平。

*  良好的pg电子直营站的售后服务和质量保证体系。

*  我公司为显示屏提供壹年的质量保证服务,保修期从显示屏正式投入使用时算起。公司设有质量维护专线电话,联系可靠方便;并且配备专人以确保对维修的及时响应。

⑤ 良好的模块设计方案确保安装的平整度

显示屏屏体结构采用模块化设计,使显示屏的安装、调试和维修极为简便。单元板上的安装定位结构是采用强力永久磁钢,吸附在平整度很高的钢矩管上,磁钢与单元板以螺丝连接可以精确调整高低,磁钢可以在钢矩管上以一定的外力滑动可以随意愿调整位置。这样在平面和垂直方向都能精确调整充分保证相邻像素灯间距的一致性。

*  模块平整度小于1mm

*  构件平整度小于1mm

*  拼缝间隙误差小于1mm

2 产品质量保证

产品质量的先决条件是原器件的质量,没有优质的原材料采用任何设备和工艺都制作不出先进的高品质的产品。目前我国的整体水平和发达国家相比还有相当差距,这种差距在工业产品的质量方面表现尤为突出。我公司所用的关键原材料全部采用进口件。这些原材料包括:

*  集成电路

*  可编程集成电路

*  发光管芯

*  开关电源模块

*  各种接插件

*  电力开关原件

*  晶振

3 制造保证

本公司在大屏幕生产制作和工程施工过程中,积累了许多产品品质经验,这些经验体现在以下几个方面:

*  稳定的进货渠道

*  流水线生产工艺

*  完善的质量控制手段

*  系统产品72小时热老化考验

*  技能娴熟的生产技术

4 显示屏的安装调试

我公司组建多支专业的led显示屏工程施工梯队,负责全国各地的显示屏安装和调试工程。工程安装施工步骤:

*  现场勘察

*  工程施工的设计、规划与管理

*  电缆铺设

*  安装

*  安装其它附件

*  测试及验收

*  编写工程的文件档案

*  提供给相关部门一套工程文件档案

5 工程质量保证

led电子显示屏是一个系统工程,针对电子行业工程的特点。对于led大屏幕显示系统来说,品质的具体内容包括:

*  技术设计的品质

*  采购、生产过程的品质

*  工程安装的品质

*  服务的品质

确保影响产品质量的各个关键环节万无一失,产品质量的保障以预防为主,一旦发现影响产品质量的潜在因素,可及时执行相应的纠正预防措施,防止不合格现象的再次发生。

实际上整个系统的品质是一个积累过程,是由工程推进过程中的每个环节逐步保证的。公司内部管理严格按质量体系的要求运作,即从方案设计、原料采购、生产、安装、调试直到验收及pg电子直营站的售后服务的全过程实行工程质量监控。基于上面的认识,我们抓品质也是注重工程实施的每个环节。我们的主要措施包括:

*  组建一个精干的技术队伍,集中精力开展硬件设计与软件设计。全部设计与开发工作实行规范化管理。确保最终产品满足设计要求,并建立文件化程序确保文件资料齐全有效。

*  产品工艺化设计:电路板工艺和走线工艺等,保证生产、安装过程规范合理。

针对客户安装led显示屏的具体位置,对产品进行针对性特殊处理。

*  关键材料与元件全部采用进口。并提供证明文件。

*  接插件全部采用台湾进口产品,生产过程严格按工艺流程管理各项《作业指导书》操作。

*  业主亲自检验工程安装的质量。

*  在系统运行的初始磨合期内,我们为业主提供软件磨合期服务。

*  提供分阶段的内容完整的使用培训服务。

*  我公司时刻有一至两名经过专业技术培训的维修人员待命,保证维修反映速度。同时公司储备有一定数量的备品备件以提供给甲方使用.

*  安装调整工艺细致严密,确保单元显示模组的安装精度。

6、人员培训

培训的目的是训练系统操作员。通过训练后 使他们能够熟练的操作本系统,并能处理一些基本故障。培训分两个阶段进行,培训人员3人。


序号

项目

第一阶段

第二阶段

1

培训内容

显示屏基本工作原理。

系统操作程序和管理。

系统安全维护注意事项。

系统软件安装。

显示屏的日常维护管理。

简单硬件的故障处理。

简单软件的故障处理。

2

培训目的

熟练操作系统。

处理简单故障。

熟悉屏体内部结构。

掌握配电操作。

3

培训设施、教材和资料

led播放软件;软件操作说明书。



4

培训时间、地点

安装调试全过程;工程现场其他合适的地点

5

培训负责人

技术工程师

6

受训人员要求

受训人员必须掌握计算机和电子电气方面的基本知识

7、 引用标准
工程施工采用以下标准:

*  gb191-90 包装储运图示标志
*  sj/t 11141-1997国家"led显示屏通用规范"
    *  gb 2421 电工电子产品基本环境试验规程 总则
    *  gb 2422 电工电子产品基本环境试验规程 名词术语
    *  gb 2423.1-89 电工电子产品基本环境试验规程 试验a:低温试验方法

*  gb 2421.2-89 电工电子产品基本环境试验规程 试验b:高温试验方法

*  gb 2421.3-89 电工电子产品基本环境试验规程 试验ca:恒定湿热试验方法
   *  gb 4943-95 信息技术设备(包括电气事务设备)的安全

*  gb 4943 数据处理调设备的安全

*  gb6388-86 运输包装收发货标志

*  gb6587.4-86 电子测量仪器震动试验

*  gb6587.6-86 电子测量仪器运输试验

*  gb6593-86 电子测量仪器质量检验规则

*  gb9813-88 微型数字电子计算机通用技术条件

*  gb11463-89 电子测量仪器可靠性实验

  • sj/t10463-93 电子测量仪器包装、标志、贮存要求
