机关单位报警系统方案 -pg电子游戏官网官方网站

发表时间:2019-08-08 人气:2367

一、系统概述

随着社会的发展,人们安防意识的提高,现代化的安防技术得到了广泛的应用。在一些重要的区域,如工厂、苗圃、机场、军事基地、武器库、监狱、银行金库、博物馆、发电厂、油库等处,为了防止非法的入侵和各种破坏活动,传统的防范措施是在这些区域的外围周界处设置一些(如铁栅栏、围墙、钢丝篱笆网等)屏障或阻挡物,安排人员加强巡逻。在目前犯罪分子利用先进的科学技术,犯罪手段更加复杂化、智能化的情况下,传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响,亦难免出现漏洞和失误。因此,安装应用先进的周界探测报警系统就成为一种必要措施。周界探测,一旦发现入侵者可立即发出报警,好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。


二、系统功能

周界防护系统主要是对非出入通道的周边区域进行监视和管理,目的在于防止非法入侵。通常情况下周界的范围较大,不同的周界,条件和环境也不同,往往单靠人防很难实行全面而有效的管理。而周界报警系统可对周界区域实施24小时实时报警,并可进行计算机化管理,使管理人员能及时准确地了解苗圃周边环境的实际情况,遇有非法入侵能自动报警,自动显示报警区域;自动记录警情及自动转发报警信息;配以视频监控能实时而直观地观察和记录布控现场的实际情况,为警情核实及警后处理提供切实可靠的资料。


三、系统设计

本系统采用的是主动红外报警系统,主要是由主动红外探测器和报警主机这两个基本部分组成。根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。主动红外是指这种报警探测器本身发射红外线束,由发射端和接收端两部分组成,根据工作距离的不同一般分为双光束、三光束和四光束三种。工作时,发射端发出红外光束,与它相对的接收端收到红外光束以后即处于警戒状态,当光束全部被遮挡时,探测器接收端即发出报警信号给报警主机。主机接收到信号后发出声光报警信号,为相关人员处理报警事件提供明确的方向。


四、设计方案

为了保证系统稳定可靠的运行,在设计上我们采用了国内知名品牌的产品,并且是已经经过实践检验。




系统图


由上图可见,周界防越报警系统由前端、传输、中心三部分组成,以下就这三部分分别进行阐述。


前端探测器

前端主动红外探测器我们选择了阵泰安保{zhentai}公司的红外对射产品,它具有产品种类齐全,性能先进,抗干扰性强、信价比高等优点。

根据厂区的的实际情况,需要配置260-150米,一共需要2对对射,这2对对射将整个周界分成1个防区,当报警时就很容易区分报警的区域。




(图2

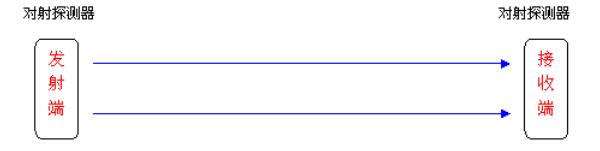

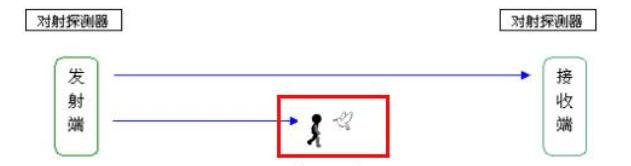

对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线,这两条红外线构成了探头的保护区域(图2)。如果有车来到保护区域,则两条红外线被同时遮挡,接收端输出报警信号,触发报警主机报警。如果有其他(如人、小鸟、鸽子)过被保护区域(图3),由于其体积小于被保护区域,仅能遮挡一条红外射线,则发射端认为正常,不向报警主机报警,防止误报。





经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰,也可防止有人恶意使用红外灯干扰探头工作。

对射探测器选用迪信光电双射束对射红外探头,能在室外恶劣的环境下正常工作,由于采用双光束,可有效地降低误报率。


信道传输

本系统报警信号采用总线传输方式,这种传输方式结构简单,技术成熟可靠,安装方便,成本低。

为了使保证探测器的工作电压、信号传输稳定可靠,需要采用阻抗较小的电缆,由于红外对射一般采用直流供电,阻抗太大会使末端电压降太大,导致探测器供电不足不能正常工作,影响系统的稳定性。由于线缆阻抗和线缆很界面大小成反比,长度成正比,因此在长度一定的情况下,为了保证探测器工作电压,需要采用截面积比较大的电缆,为了满足要求,本系统采用了rvv2×0.5rvv3*0.75的护套线。同时采用从沿周界布线的方式,降低了线路阻抗。


控制中心部分

根据设计要求,为了较好地实现以上功能,同时满足具有较高的先进性、可靠性、可扩展性、经济性。中心报警主机我们选择了时锐公司的报警主机。它是一个具有2个基本防区中型报警系统,使用灵活,非常适合类似于本项目这样的中型周界,具有极佳的经济性。


五、主要设备

中心设备

报警主机是一款总线制 报警主机,兼容多种报警通讯协议,本身带4防区有线和8个无线防区,或可通过总线扩展8个有线防区; 可满足大多数工程应用系统的所有供电。


产品规格:

al-234t报警主机最多带有8个防区,1个报警开关输出;

● 可满足大多数工程应用系统的所有供电;

● 以及支持 9组密码,包括1组主密码,8组用户码;

● 它本身带有 8个无线防区,通过总线最多可连接8个报警模块;

● 具有定时布 /撤防功能 ;

● 每个防区具有屏蔽、立即、延时、 24小时、跟随、火警、求助等7种属性;

● 可控制各报警模块上的继电器联动

● 可以通过电话网报警,最多支持 6组电话,其中1组为中心号码,报警到中心时采用 contactid协议,可与安定宝等一些支持该协议的中心连接。


前端设备

名称:三光束数字式主动红外对射

产品特点:

1.数字变频,性能更加稳定可靠。

2.专用dsp芯片,专利多维容错,真检测报警技术

3.数字模糊人工智能识别:采用人工智能模糊判断,误报率降至最低。

4.智能功率发射:自主开发的芯片能够自动的感知周围环境的变化,根据环境状况来自动调整对射的发射功率,大大延长了发射管的使用寿命,也降低电能。

5.独有位移接收,大功率发射器件 6.全功能诊断,环境自适应,故障锁定 7.专利的平衡检测,独特的数字滤波

8.采用长寿无触点,低电压,微功耗固态继电器 9.步进式精密微调



仲子路智能13年专注于报警系统、网络综合布线以及弱电工程,为客户提供咨询、规划、设计、施工、运维一站式pg电子直营站的解决方案,免费热线:4001-868-111,总部在南京,项目遍布全国。pg电子游戏官网官方网站-pg电子直营站

声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
