南京小区监控系统方案 -pg电子游戏官网官方网站

发表时间:2020-06-12 人气:2153

一、系统概述

近年来,随着社会和经济的快速发展带来了整个社会生活水平的提高,安全技术防范作为保障人民生命和财产安全的重要工具也越来越被业界所重视。在智能小区、银行、商场超市、政府机构、企业厂区等区域已经得到广泛应用。视频监控系统作为安全防范系统最基本、最重要的子系统,得到了最为广泛的应用。采用视频监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。



本方案根据小区平面图以及甲方的实际需求,参照有关国家标准和行业标准,并结合我公司从事过的多个智能小区建设经验,编制出这套技术方案。我们采用当前主流的高清网络监控系统,从甲方的实际需求出发,结合系统的安全性和保密性,系统构建在数字视频专用网络上,前端高清摄像机通过单模光纤把视频图像实时传输到监控中心,通过主机设备实现实时存储、实时调用,并通过大屏和高清显示器实时浏览和回放。



本方案是一套易于部署、易于扩展、易于管理、易于维护、并具备多级联网功能的综合性pg电子直营站的解决方案



二、系统说明

传统的视频监控系统主要是模拟(cctv),稳定性不高,画面清晰度也不够,不能实现多监控中心和多级监控管理,不能满足当前现代物业的管理,各栋单元楼、园区内各监控点距监控中心距离远,如果布设各个监控点到中心的视频同轴电缆会增加工程的造价,使得布线工程量极大,不便于系统的升级和维护。



随着网络技术和计算机技术的发展,基于tcp/ip协议的ip网的应用得到广泛普及,高速光纤主干网的建设和发展,促进了基于ip技术的各种视频通信应用发展,所以在工业生产、智能小区、公安监控等领域引入高清网络视频监控系统已成为一种趋势。



网络摄像机的特点

1.全面开启数字化时代

dvr即数字硬盘录像主机,要基于已经大量安装的模拟监控摄像机等把模拟信号转换为数字信号,再进行存储和处理。而网络摄像机内建有web serverccd,可以将数字化的视频信号转换成网络通信传输协议(tcp/ip协议)的数据流,远端的应用优势。



2.即插即用、随时随地

无须像模拟摄像机一样必须安装同轴电缆,只要利用现有的网络就可以使用。网络摄像机可以广泛应用在世界的任何角落,进行实时连续地传输图像,甚至可以在那些不适宜布线的环境中,使用无线宽带网络完成远端监控及录影。



3.灵活集成

只要有网络接口即可随时接入网络摄像机。



4.结束隔行扫描时代

模拟摄像机最多可以提供4cif级别的分辨率,也就是40万像素左右,因为模拟摄像机的技术原因,采用的是隔行扫描的成像方式,成行扫描可以利用不高的带宽实现更好的视觉效果-刷新率更高,人的视觉效果舒服些。隔行扫描的成像采用奇数场偶数场相加得到一帧图像,当图像中有激烈运动目标,会表现成“锯齿”或模糊的现象。网络摄像机采用逐行扫描,每一帧图像均是由电子束顺序地一行接着一行连续扫描而成,这种扫描方式称为逐行扫描。要得到稳定的逐行扫描图像,每帧图像必须扫描整数行。



5.百万像素高分辨率

受制于传统模拟摄像机本身技术限制,其最高分辨率可以达到40万像素,但是,网络摄像机可以达到百万像素级,百万像素给人们带来的好处是:更多的细节、更大的角度。更多的细节,意味着我们可以分得清车牌号码,人脸;更大的角度,我们可以减少普通模拟摄像机的安装便可以覆盖更大的范围。在本项目中我们使用两百万像素高清网络摄像机。



6.结构灵活,成本更低

对于模拟监控系统,工程设计及施工人员最头疼的是刚刚建设完成的系统需要扩容升级。此时,需要考虑的问题很多,核心矩阵的位置,线缆的铺设,电源、分控的位置,前端摄像机的位置及距离,传输及供电方式等等,受制于诸多因素的根本原因在于模拟系统的结构不灵活。对于网络摄像机,只要网络保持畅通,不管你的摄像机位置如何,系统都没有限制,另外,由于信号基于ip包的,因此视频不会因为位置或路由而质量下降。但是传统的矩阵级联可能碰到明显的问题。



网络摄像机的优势

网络摄像机能在世界的任何一个角落通过internet进行远端监控之外,通过网络监控也可以有效地降低成本,它的“即插即用”功能,无须像模拟摄像机一样必须安装同轴电缆、控制电缆、音频线等问题。只要利用网络就可以使用,这都是网络摄像机的优势之处。除了具有这个特点外,还有以下几大优势:



先进性

利用现有的综合布线网络传输图像,进行实时监控系统所需的前端设备少,连线简洁,后端仅需一套软件系统即可。



可靠性

主要设备网络摄像机采用了嵌入式实时操作系统,所需设备简单,而图像的传输是通过综合布线网络实现的,系统可靠性相当高。



使用及维护性

系统的安装极其简单,软件系统的安装及使用也非常易懂。在维护性方面,系统的接线十分简洁,而主要设备的可靠性很高,维护性能好,而且可实现远程维护。



扩展及延伸性

当需要增加监控点和监控主机时,只需要通过现有网络增加一台摄像机或pc机即可,不需要对现有布线系统做什么改动。



三、系统设计原则、依据

设计原则

本设计以行业标准作为设计依据,结合甲方的实际需求,设计方案体现出最高的性价比,是本方案设计的指导思想,也是本方案设计的基本出发点和追求的目标。

本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。



先进性与适用性

系统的技术性能和质量指标应达到国际领先水平;同时,系统的安装调试和操作使用应简便易行,容易掌握。该系统体现了当前信息控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。



经济性与实用性

充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用。



可靠性与安全性

系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。



可扩充性

系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。



设计依据

本方案设计根据甲方需求,并遵循以下国家相关部门制定的设计规范要求。主要包括:

1、《智能建筑设计标准》(gbt 503142000)

2、《建筑智能化系统工程设计标准》(db32/191-1998

3、《城市住宅建筑综合布线系统工程设计规范》(cecs/119-2000

4、《建筑与建筑群综合面线系统工程设计规范》(gb/t50311-2000

5、《民用建筑电气设计规范》(jgj/t16-92

6、《民用闭路监视电视系统工程技术规范》(gb/50198-94)

7、《系统接地的型式及安全技术要求》(gb14050-93

8、《安全防范工程程序与要求》(ga/t75-94

9、《安全防范工程验收规则》(ga/t308-2001

10、《工业电视系统工程设计规范》(gbj 115)

11、甲方设计图纸

甲方的其它合理化要求



四、总体设计

设计概述

我们在小区的重要区域和场所设置高清网络摄像机,在小区大门入口、单元楼入口、电梯轿厢、主干道、停车场等处安装高清网络摄像机,进行全天不间断监控,把前端高清视频信号实时传输到监控中心,为管理人员实时监视整个小区提供了便利手段,在监控中心便可以监视整个小区内的情况,方便安保人员及时准确巡视小区,从而大大加强了保安的效果,也便于安全管理。



总体设计方案

我公司综合自身的技术积累,结合监控技术向数字化和高清化发展的趋势,在提高设备整体性能,加强网络传输能力,结合监控软件综合管理能力的基础上,我们联手浙江大华,整合出一套完善的监控安防pg电子直营站的解决方案。本视频监控系统由前端视频采集、视频传输和图像显示控制存储三个部分组成:



视频采集部分

系统共设计有xx台高清网络摄像机,分别部署在小区大门入口、单元楼入口、电梯轿厢、主干道、停车场等处。

小区大门入口、主干道、停车场等处安装高清红外网络枪机和高清红外网络球机,用于监视小区人员车辆进出、车辆通行情况。

单元楼出入口处安装高清红外网络枪机,用于监视单元楼内人员进出情况。

电梯轿厢安装高清红外网络半球,通过无线微波传输器传输实时高清信号到监控中心,还避免了常用模拟摄像机常见的视频干扰问题。



视频传输部分

小区视频监控系统视频控制信号都通过ip网络方式传输到监控中心。

前端摄像机采用超五类双绞线连接到接入交换机,再连接到光纤收发器,或直接接入光纤收发器,通过单模光纤传输视频和控制信号到监控中心,监控管理主机获取前端视频信号,通过系统管理平台对前端设备进行录像存储、管理、控制。



监控中心(图像显示控制存储部分)

监控中心是监控体系的核心部分,接入前端所有监控点。

视频信号通过浙江大华网络nvr来进行存储与控制。

监控中心可利用管理主机根据授权进行远程调阅、查询、控制;实现互联、互通、互控,为决策、指挥调度、取证和处置公共突发事件提供及时可靠的监控图像信息。



监控中心拼接大屏由10块液晶监视器组成,采用8 2模式,整体显示通过高清数字解码器,获取前端视频信号,并解码输出显示在大屏上,实现大屏实时浏览观看。



中心管理系统的主要功能

通过网络访问前端监控点的实时图像,可随意查看任一图像。

通过网络tcp/ip协议进行联网监控。监控中心可对所辖的各前端设备进行联网监控,中心可以进行图像显示、语音对讲、远程电气设备的开关控制、远程控制报警系统布撤防区,以及远程录像数据下载、打印、刻录录像数据用。

在监控中心都能够对所有监控点图像进行集中存储和检索,同时支持统一的管理。

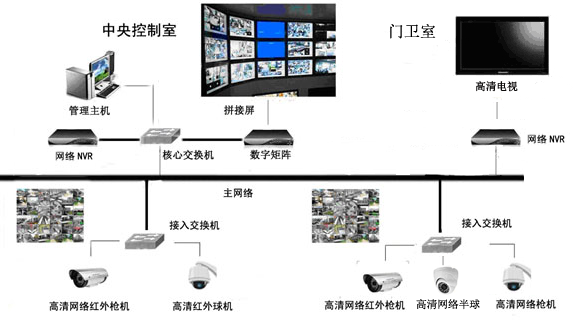

五、系统结构原理图







声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
