南京学院led大屏方案 -pg电子游戏官网官方网站

发表时间:2020-06-13 人气:3138

南京学院行政楼一楼大厅大屏改造的需要,需购置安装led全彩显示系统一套。三块大屏拼接成一块大屏,平常中间一块大屏可不做使用,单独使用两侧的大屏。

整个led显示系统设备采用国际主流的 、先进的led高清晰度显示技术、显示墙无缝拼接技术、图像拼接处理等技术。系统具有高亮度、高清晰度和高智能化控制,能方便地显示视频和计算机图像,并具有单屏、跨屏、组合、自由缩放和移动漫游等图像显示功能,系统操作方法先进、方便。支持高清分辨率图像显示,各类计算机信号、复合视频信号、高清摄像头信号,都能够在这一显示平台上的任意位置无级拉大、缩小、移动、画中画等混合、高速显示。



该系统需集先进的数字显示技术、显示单元无缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等科技手段的应用综合为一体,将直观、实时、全方位、快速地把各种类信息、图像数据进行放大显示,有力推进信息可视化、智能化建设。

(一)、产品性能

1可靠性

在复杂环境下使用中更加可靠,故障率更低,寿命更长,能确保系统长期稳定的工作,能够适应7×24小时连续运行的需要。

系统结构简单合理,实现高精度的平整无缝拼接及良好的散热。

无风扇设计,保持静音,无噪声,低功耗,低emi、高寿命。

led使用寿命可达10000小时以上,平均无故障时间可达5000小时以上。

2、实用性

模组采用强力磁吸固定,无需任何工具可进行维护。

系统各类调试、操作与控制均采用屏幕菜单形式,界面友好,操作方便灵活,易于掌握,并设置不同操作权限以防止非法操作。



广泛地支持各种规格的vga和视频信号显示,如不同分辨率(640×480~1920×1080)的计算机信号;支持各种制式的视频信号(可显示录像机、摄像机、dvd、实物投影仪等)。



支持整屏、分屏显示和支持虚拟屏。可灵活开启显示“窗口“,自定义“窗口“尺寸,画面能够自由缩放、移动、漫游。



3、易维护性

采用模组设计简单易学,支持热插拨操作;支持网络化管理,支持中文界面,充分考虑到系统设备的安装、配置、操作方便等特点,又有较强的网络管理手段,合理配置和调整系统负载、监视系统状态、控制系统运行。



系统采用模块化结构设计,确保在线更换、拆装和维护方便。徒手快速搭建,安装,拆卸,成为现实。固定安装条件下,三至五年后,如果有意更换指挥场所,产品仍然支持多次拆装,因其结构坚固不变形,连接科学,拆装简单,其二次三次拼装精度,不受任何影响。

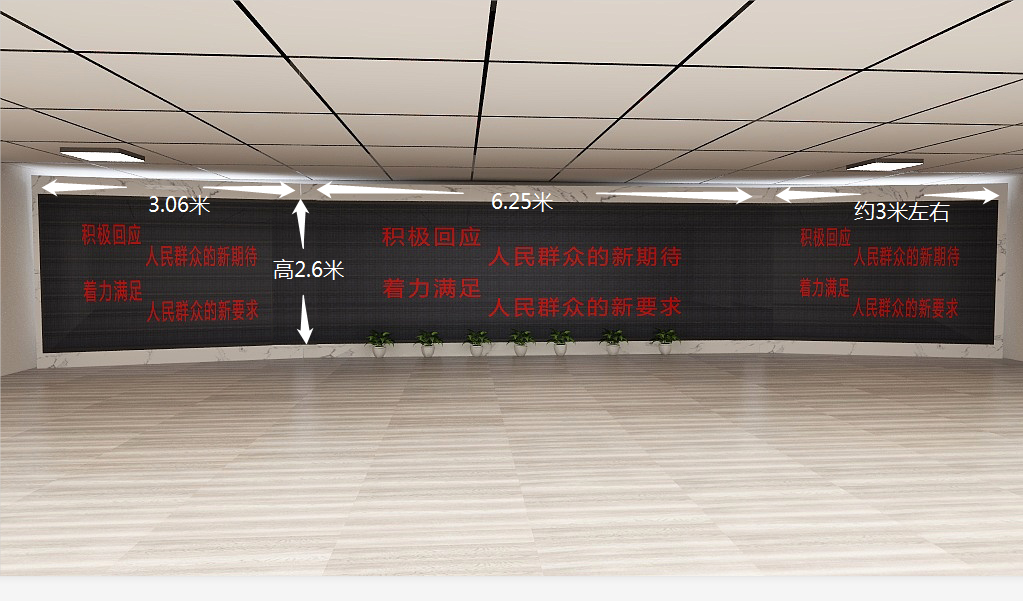

(二)安装效果图



(三)、系统遵循的规范和标准

gyj25-86《厅堂扩声系统声学特性指标标准》

gyj57-2000《剧院建筑设计规范》

gb25 wh01-93-86《厅堂扩声系统声学特性指标》

wh0301-93《歌舞厅扩声系统声学特性指与测量方法》

gb4959-95《厅堂扩声特性测量方法》

gbj118-88《民用建筑隔声设计规范》

gb/t14197-93《电声系统设备互连的优选配接值》

gb/t14476-93《客观评价厅堂语言可懂度的rasti法》;

gbj76-84《厅堂混响时间测量规范》;

gb/t15381-94《会议系统的电及其音频性能要求》

gb/t50311-2000《建筑与建筑群综合布线工程设计规范》

gb/t50312-2000《建筑与建筑群综合布线工程验收规范》

gb/t50314-2000《智能建筑设计标准》

jgj/t16-92《民用建筑电气设计规范》

gbj115-87《民用企业通讯接地设计规范》

ga/t75-94《中华人民共和国公共安全行业标准》

94d801)《电气线路和电气设备安装》

gb50254-50259-96《电气装置安装工程施工及验收设计规范》

gb 50169-92电气装置安装工程-接地装置施工及验收规范

英国标准和标准施工规范(code of practice)

gb2887-89《计算机场地技术条件》

gb50174-93 《电子计算机机房设计规范》

(四)、尺寸及分辨率设计

使用点间距为1.53mm的led显示单元,显示屏长:约为12.45米,高:约为2.6米,显示面积不小于32.37平方米。



(五)、功能技术参数及要求

5.1、信息显示系统设备:

5.1.1小间距led显示



★点间距≤1.5mm,表贴三合一(提供第三方权威机构的检测报告并加盖原厂公章)

采用铝镁合金箱体,产品轻巧安装精度高;

带电维护:模组、接收卡支持带电维护,热插拔;

白平衡亮度(cd/700cd/㎡;

支持单点亮度校正,具有单点亮度校正功能;

水平视角160°;

垂直视角160°;



★最大对比度:100001(提供第三方权威机构的检测报告并加盖原厂公章)

色度均匀性:±0.003cx,cy之内;

刷新率:3840hz

箱体间缝隙0.15mm

箱体平整度:0.15mm

发光点中心距偏差:<1%

色温:3000k~15000k可调;



★亮度均匀性:≥98%(提供第三方权威机构的检测报告并加盖原厂公章)

屏体峰值功耗:550w/㎡,平均功耗≤180w/㎡;



★模组表面结构:带面罩设计,不反射环境光,对比度高、色彩柔和(提供第三方权威机构的检测报告并加盖原厂公章)

电磁干扰和辐射安全:符合gb9254-2008 classb限值要求;



★采用智能节电,带有智能(黑屏)节电功能,开启智能节电功能比没有开启节能40%以上(提供第三方权威机构的检测报告并加盖原厂公章)

具备一键调节亮、暗线功能;



★图像处理,图像具有降噪增强,运动补偿,设坐标变换处理,钝化处理(提供第三方权威机构的检测报告并加盖原厂公章)

振动试验:10-55hz,振幅0.35mm,每一轴向循环扫频50次,每次时间5min,无异常,正常工作;

蓝光安全:蓝光对皮肤和眼睛紫外线危害,宽波段的光源对视网膜危害,蓝光对皮肤表面及角膜和视网膜的曝辐射值检测:无危害;

产品满足盐雾10级要求,将受试样品放入试验空间:温度35℃,ph6.57.2,盐雾工作试验空间内放置48h,样品表面无起泡、裂纹、毛刺、锈蚀等现象;

产品面罩阻燃等级满足 hb 阻燃等级要求;



软件功能:led显示屏可实时监控显示屏工作状态,具有故障自动告警功能,发生故障立即发消息到指定邮箱,及时处理。具有多点测温系统,均衡散热,防止局部温度过高造成色彩漂移,并提高显示屏寿命。具有电源温度控制系统,提供电源实时温度监控,超出设定温度自动报警,防止过温失效(提供第三方权威机构的检测报告并加盖原厂公章)

工作温度范围-10-40℃。



5.1.2小间距led显示屏发送卡

接口类型:dvi1hdmi1hdmi_loop1

输入分辨率:最大支持1920×1200像素,支持此分辨率内的任意输入分辨率;

网口数量:不少于4个千兆网口;

网口控制面积:单发送最大带载面积支持230万像素,最宽支持4096点,或最高支持2560点;

网口拼接:网口可以上下或者左右任意拼接;

接收视频区域:可以任意设定接收视频源的位置;

视频源帧率:支持标准60hz,并可以自动适应帧率;



具有3c认证证书提供证书复印件并加盖原厂盖章)

5.1.3视频拼接处理器

采用全硬件fpga架构,无内置操作系统;

启动速度快,不受系统硬件兼容性和病毒的干扰;

具有内部逻辑处理技术,保证拼接画面实时同步显示;

所有输入、输出板卡在工作状态下支持热插拔,风扇、电源等主要模块均为插卡式设计,满足多路视频需求;

支持任意位置和大小开窗显示;支持无缝切换,确保单个或多个信号进行切换时没有黑场间隔困扰;

支持画面漫游、自由缩放、任意叠加,支持图像去黑边、裁剪、局部放大、偏移校正;

支持自定义输出分辨率,具有分布控制、集中控制的功能;



具有3c认证证书提供证书复印件并加盖原厂盖章)



★具有国家相关电子产品公共安全检测认证提供证书复印件并加盖原厂盖章)

显示屏支持逐点亮色度校正技术,校正过程快速高效;

led显示屏永不黑屏,控制系统可以冗余热备份。



5.1.4视频控制软件

支持自动亮度调节;

支持屏体内温湿度显示,具有视频转播功能、远程控制功能;

软件支持c/sb/s架构,可通过客户端软件对显示屏系统进行设置管理、监控设备状态、信号显示控制操作,同时支持通过浏览器方式对系统设备进行配置管理、状态监控及信号调看操作;

具备用户及权限管理功能,可为不同权限用户设置相应的管理、操作权限;



★具有由国家pg电子游戏官网官方网站的版权局颁发的著作权登记证书提供证书复印件并加盖原厂盖章)

5.1.5智能配电柜:

输入:三相五线制供电,支持智能远程控制功能;

具有短路、过流、过压、欠压、漏电等多种保护功能,系统软件自动处理应急情况

支持分布延时上电,避免大负载对电网的冲击,有效查询工作状态;

支持温度、湿度检测和烟雾探测,发生问题时能及时关闭输出,防止意外发生;

支持分路根据温度感应智能上电;

支持远程、时控、手动控制。近端自动上电,可实现过流保护,实现定时器并远程控制,自动上电、关电功能;

具有3c认证证
